化油器HL324a逆向扫描三维结构

这款化油器主体结构的扫描数据，完整还原了小型通用动力设备核心供油部件的全部外形与装配特征，对于从事逆向工程、动力配件复刻、维修替换件开发的结构工程师而言，是极具参考价值的实体测绘数据源。从实际应用场景来看，该型号化油器多用于小型通用汽油机，配套园林机械、小型发电机组、农用植保动力设备这类对供油稳定性要求严苛的场景，其结构设计直接决定了不同工况下的油气混合精度，进而影响动力输出的平顺性与燃油经济性。

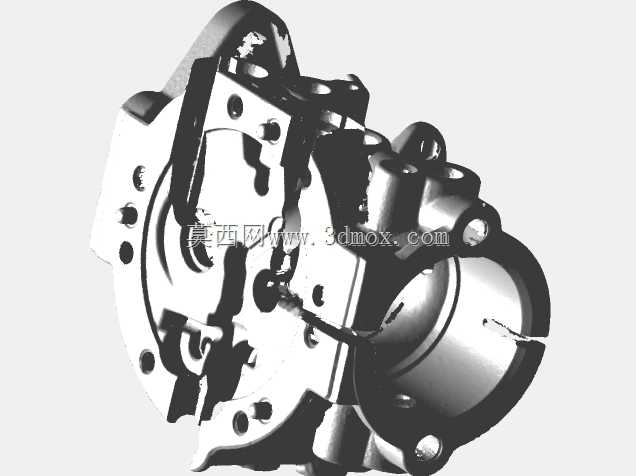

从结构功能特性来看，扫描获取的点云数据完整保留了化油器本体的所有安装接口、油道轮廓、调节机构安装位：主体侧方的大口径法兰接口是与发动机进气歧管的对接面，端面的密封槽轮廓清晰，可直接用于密封垫片的轮廓设计；顶面分布的多个不同孔径的安装孔，分别对应节气门轴、油针调节机构、浮子室固定螺栓的装配位置，孔位的相对位置精度通过扫描偏差色谱可直观校验，能避免逆向建模时出现装配错位问题；侧面伸出的多组小型凸台接口，分别对应燃油进油口、怠速调节气道、负压取气口，这些接口的管径与安装角度直接影响怠速稳定性与过渡工况的供油响应，扫描数据完整保留了这些细微结构的空间角度，无需反复拆解实物测量。

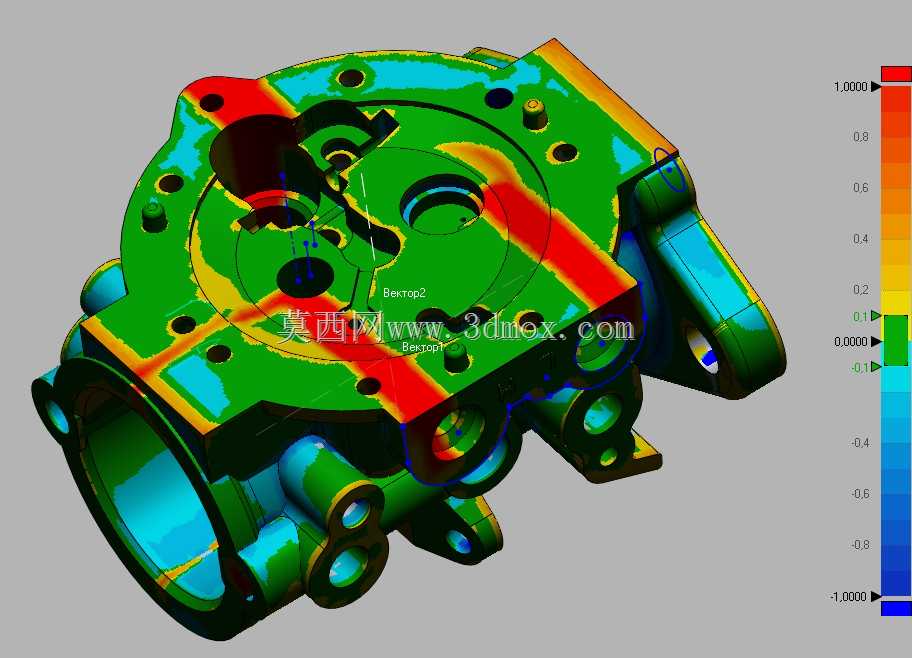

在逆向设计的思路层面，这份扫描数据可作为建模的基准参照，工程师可先基于点云提取主体的分型面轮廓，区分本体压铸成型部分与后续机加工的装配面：比如主体的外轮廓是非均匀的压铸曲面，壁厚变化符合铝合金压铸件的工艺要求，建模时可直接拟合曲面后做壁厚偏移，保证后续开模时的工艺可行性；而各个安装孔的端面、法兰对接面都是后续机加工的平整面，建模时需要基于扫描面提取基准平面，保证机加工余量的均匀性。偏差色谱的参考价值也十分突出，图中色谱标注的正负偏差区间，可帮助建模人员区分扫描过程中因反光、遮挡产生的噪点与实体真实结构，比如边角位置的红色高偏差区域，多是扫描时的反光噪点，建模时可结合相邻曲面的曲率做顺滑过渡，而大面积绿色区域的扫描精度可靠，可直接作为曲面拟合的基准。

从安装边界与尺寸适配角度来看，扫描数据可直接测量得到所有装配接口的空间尺寸：进气法兰的对接孔径、安装孔的中心距、浮子室的配合止口尺寸，这些尺寸是替换件开发时的核心匹配参数，不需要反复对实物做接触式测量，就能保证新设计的部件可以直接与原有发动机、原有配套附件实现互换。同时，主体上各个凸台的避让空间也在扫描数据中完整呈现，比如节气门摇臂的安装位周边的避让缺口，是为了避免摇臂转动时与本体发生干涉，建模时可基于扫描数据直接校验运动部件的行程空间，省去后续做运动干涉检查时的反复调整。对于从事维修配件开发的工程师而言，这类完整的扫描数据还能帮助还原已停产化油器的结构细节，解决老旧动力设备配件断供的问题，不需要依赖原厂图纸就能完成配件的复刻生产，且能保证装配后的供油性能与原厂部件保持一致。
