机械加工用环形铣削头结构设计

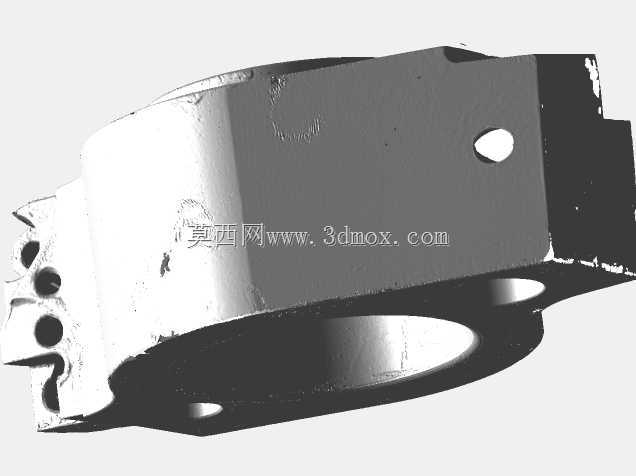

　　在金属切削加工场景中，这类环形结构的铣头常配套安装于龙门铣床、端面铣床等大型机加工设备的主轴输出端，主要承担大型法兰件、环形铸件、筒体端面的铣削加工任务，相比普通直柄铣头，其环形本体的刚性设计更适配大切削量的端面加工工况，能在断续切削、大走刀量的加工场景下保持足够的结构稳定性，减少切削振纹的产生。从结构设计逻辑来看，该铣头本体采用整体铸钢毛坯加工成型，环形主体的壁厚经过切削受力仿真校核，在保证整体刚性的前提下控制了本体自重，避免主轴负载过大；本体侧面预留的定位销孔与安装螺孔，用于和机床主轴端的连接法兰定位锁紧，安装时需保证铣头定位端面与主轴轴线的垂直度公差控制在0.02mm以内，防止加工时出现端面跳动超差的问题。

　　本体外侧的减重孔并非单纯为了降低重量，其位置经过动平衡校核，能抵消铣刀盘高速旋转时产生的离心力偏移，在转速达到800rpm的工况下，整体动平衡等级可达到G2.5级，满足精加工的动平衡要求。铣头下端的环形安装面用于配套安装不同直径的面铣刀盘，可根据加工面的宽度选择适配的刀盘规格，安装接口采用标准的端面键传动结构，能传递足够的切削扭矩，避免重切削时出现刀盘打滑的问题。从安装边界来看，该铣头的最大外径适配机床主轴端的法兰安装尺寸，安装后整体轴向伸出长度控制在合理范围内，不会与工件的装夹工装产生干涉，在加工大型筒体类零件的端面时，铣头的环形内腔可避让筒体的外圆部分，实现一次走刀完成整个环形端面的铣削加工，无需多次接刀，

　　大幅提升大尺寸环形零件的加工效率。在实际加工应用中，这类铣头可完成平面铣削、台阶面铣削、外圆倒角等多道加工工序，针对铸铁、铸钢、铝合金等不同材质的工件，只需更换对应材质的刀片即可适配加工需求，无需更换整个铣头本体。设计时在本体的切削受力集中区域做了局部加厚处理，对应安装端面键的位置增加了加强筋结构，能承受大切深时的侧向切削力，避免本体出现受力变形；本体上的排屑缺口设计在切削刃的出屑方向，能引导铁屑顺利排出加工区域，减少铁屑堆积在刀盘与铣头连接位置造成的刀片磨损加剧问题。日常使用中，该铣头的定位端面需要定期检查磨损情况，若出现磕碰划伤需及时修磨，保证安装精度；侧面的锁紧螺孔需定期清理铁屑，防止螺纹损坏影响安装紧固性。

　　相比分体式结构的铣头，这种整体式环形铣头的装配累积误差更小，安装后的跳动精度更易保证，在批量加工大型环形零件的生产线中，这类结构的铣头能长期保持加工精度稳定性，减少换刀后的校准时间，提升生产线的整体加工效率。针对粗加工工况，该铣头的本体刚性可支持单次切深达到5mm的铣削参数，走刀量可达到0.3mm/r，不会出现本体振颤的问题；精加工时可配合高转速参数，实现表面粗糙度Ra1.6的加工精度，满足多数机械零件的端面加工要求。
