二冲程赛车扫气通道校准三维结构

这套腔体结构的三维数据，核心服务于小排量二冲程动力单元的扫气系统优化，这类结构常见于场地竞速类赛车的动力改装与原厂调校环节，直接决定缸内换气过程的充量效率，是影响二冲程机型动力输出曲线、高转响应速度的核心结构之一。不同于正向设计从理论流道出发的建模逻辑，这套结构基于实际装机部件的三维扫描数据做校准修正，完整保留了量产部件在铸造、加工、装配累积后的实际腔体形态，没有做理想化的曲面光顺处理，能真实反映装机状态下的扫气通道实际通流截面变化，对于做实际动力调校、流场仿真验证的工程人员来说，参考价值远高于纯理论设计的理想化模型。

从实际应用场景来看，这类扫气通道结构主要匹配中小排量的二冲程竞赛机型，多用于场地越野赛车、公路竞速小排量赛车的动力单元，扫气过程是二冲程机型独有的换气环节，活塞在下止点附近时，曲轴箱内预压的新鲜混合气通过扫气通道进入气缸，同时将缸内燃烧后的废气从排气口推出，通道的走向、截面变化、各段的曲率过渡，直接影响扫气气流的流动方向、涡流强度，既会影响新鲜充量的填充效率，也会决定新鲜混合气随废气短路流出的比例，最终直接反映在动力输出的扭矩曲线、燃油消耗率、高转区域的动力持续性上。很多改装调校环节中，仅凭二维图纸的理论尺寸修改扫气道，往往忽略了实际铸件的壁厚偏差、铸造表面的凹凸形态、装配后的位置偏移，导致仿真结果和实际台架测试数据偏差超过15%，这套经过校准的扫描模型，能为流场仿真提供更贴近实际的几何边界，减少仿真与实测的偏差。

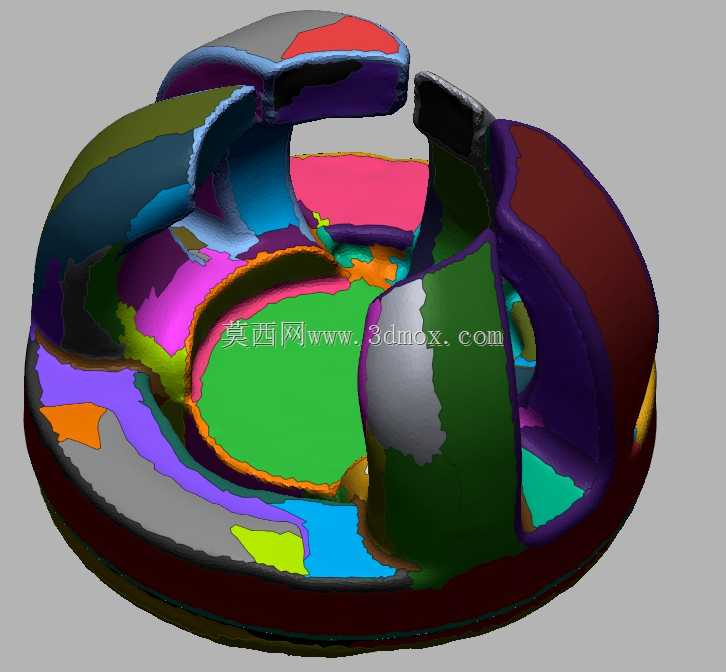

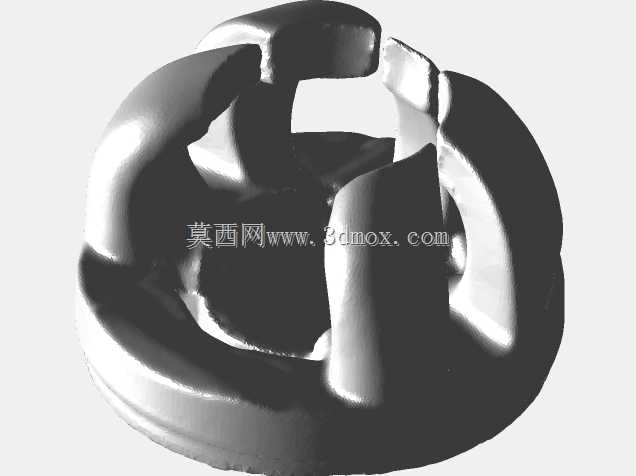

从结构功能特性来看，整个环形腔体围绕气缸中心布置，多组独立的扫气通道沿周向分布，不同位置的通道出口角度存在明确差异，主扫气道负责提供大部分新鲜充量的通流，侧向的辅助气道负责引导气流形成定向涡流，让废气沿排气侧定向排出，避免新鲜混合气直接短路流出。模型中保留了各通道之间的分隔筋结构，这些筋位一方面是铸造环节的工艺结构，另一方面也能分隔不同流向的气流，避免气流在腔体内形成紊流损耗，各通道的入口端与曲轴箱的扫气口直接对接，出口端朝向气缸内壁的指定位置，整体的曲面过渡没有突变的锐角，能减少气流流动过程中的沿程阻力。校准过程中，针对扫描数据的点云偏差做了基准对齐，以气缸安装面、中心定位孔为统一基准，修正了扫描过程中产生的曲面错位、点云缺失问题，保证各安装面的平面度、定位孔的位置度和实际部件一致，不会出现装配干涉的问题。

从安装边界与尺寸逻辑来看，整个结构的安装基准为下端的环形密封面，通过缸体螺栓压紧固定在曲轴箱与气缸体之间，所有通道的入口位置完全匹配曲轴箱扫气口的开孔位置，出口位置对齐气缸壁上的扫气窗口，周向的定位止口保证安装时不会出现角度偏移，整体的径向尺寸控制在气缸套的外围边界内，轴向高度不超过活塞下止点时的活塞裙部下方空间，不会和运动中的活塞、连杆部件产生运动干涉。各通道的通流截面从入口到出口呈现渐变的收缩形态，符合扫气过程中气流加速的设计逻辑，不同通道的截面面积根据其负责的气流流量做匹配，主气道的通流面积占总扫气面积的60%左右，辅助气道根据其引导涡流的需求设置更小的截面，保证气流流出时具备足够的动能，在缸内形成稳定的扫气涡流。对于做二冲程动力调校的从业者来说，既可以基于这套模型做流场仿真的基准几何，对比不同修改方案下的扫气效率变化，也可以直接作为加工定制扫气道修改件的参考基准，减少反复测绘、试装的工作量，避免因为尺寸偏差导致的装配问题、性能不达预期的问题。
