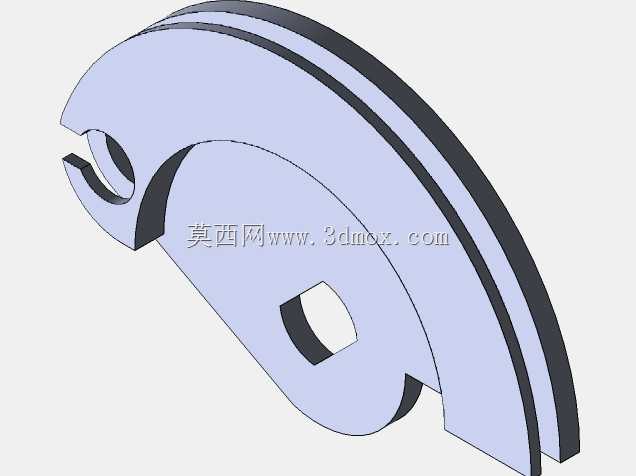

米库尼化油器扇形加速凸轮结构件

该零件为小型内燃动力设备燃油供给系统中的加速控制凸轮构件，主要配套米库尼系列等速化油器使用，广泛适配于小排量摩托车、通用汽油发电机组、园林植保动力机械、小型航模及越野特种动力装备的燃油供给单元，是化油器加速泵触发机构的核心执行零件，直接决定动力设备急加速工况下的燃油补供响应速度与空燃比匹配精度。从实际使用场景来看，当驾乘人员或设备操作人员快速拧动节气门转把、拉动节气门拉杆时，该凸轮会跟随节气门轴同步转动，通过自身预设的型线轮廓推动加速泵顶杆，在节气门开度快速增大的瞬间向进气喉管额外泵入定量燃油，避免大节气门开度下因进气量骤增导致的混合气过稀问题，消除动力迟滞、加速顿挫、回火放炮等常见工况故障，保障动力输出的平顺性与响应及时性。在设计思路层面，该零件采用叠层双片式扇形偏心结构，整体轮廓为非等半径的弧形凸轮型线，型线曲率经过多轮台架标定匹配：靠近转轴侧的小曲率段对应节气门小开度区间，转动时仅带动加速泵完成极小行程的预压，避免怠速或小负荷工况下误触发加速泵造成混合气过浓、油耗异常升高；外侧大曲率段对应节气门中大开度区间，转动时可快速推动加速泵顶杆完成全行程泵油，确保急加速时的燃油补供量匹配进气增量。零件中部开设的方形安装孔为与节气门轴的配合定位结构，采用方孔配合可彻底消除转动间隙，避免长期使用后因配合磨损导致的凸轮转角误差，保证加速泵触发时机的一致性；端部开设的卡口结构为节气门拉索的固定连接位，可直接卡装拉索端头，无需额外紧固件即可实现拉索与凸轮的可靠联动，简化装配工序。从安装边界来看，该零件整体为薄型叠层结构，两片凸轮片之间预留有固定间隙，可避让化油器本体上的怠速调整螺钉、油针调节机构等周边部件，安装后转动全程无结构干涉；整体径向最大尺寸适配常规等速化油器的泵体安装腔空间，厚度方向尺寸匹配节气门轴的安装位长度，无需对原有化油器结构做任何改动即可直接替换安装。零件边缘做了小圆角钝化处理，既可以减少转动过程中与加速泵顶杆端头的接触磨损，延长零件使用寿命，也能避免锐角边割伤装配人员的手部，兼顾使用可靠性与装配安全性。
