割草机绕线盘头结构三维设计

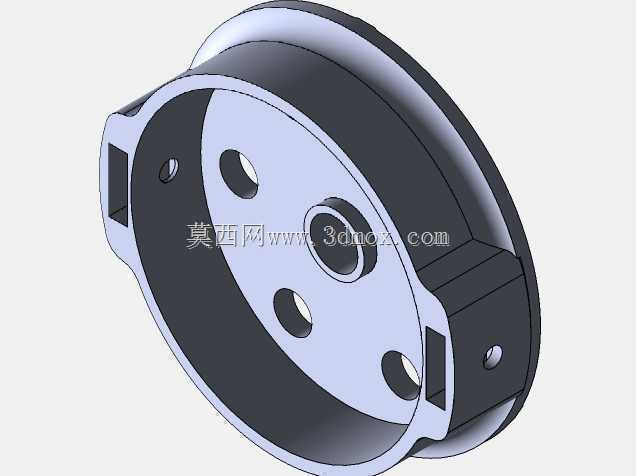

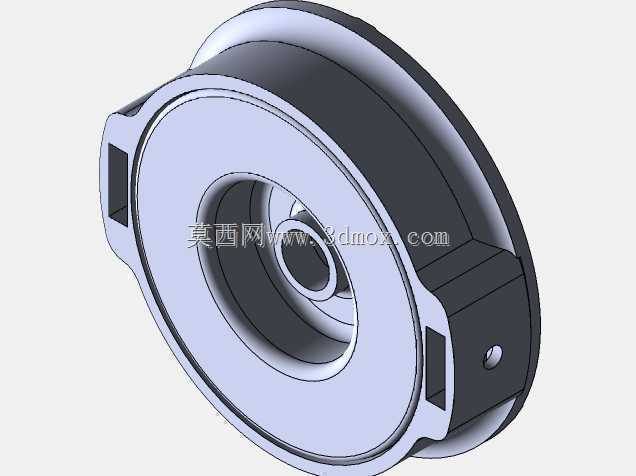

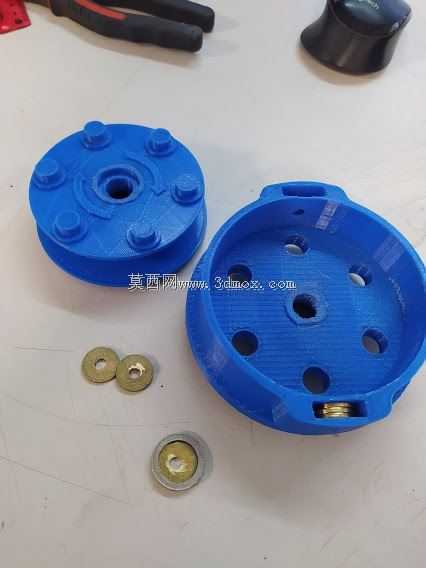

　　园林养护作业里，手持打草设备的绕线盘头是直接影响作业连续性的核心易耗部件，日常作业中频繁遇到的卡线卡顿、线盘松脱、安装错位等问题，大多和盘头的结构设计合理性直接相关。这个绕线盘头的结构设计，完全围绕户外园林作业的实际工况展开，整体采用盘式回转主体结构，中心设置阶梯式通孔作为动力输入轴的安装位，通孔内壁做了定位止口设计，安装时可以直接卡在驱动轴的定位台阶上，避免作业过程中盘头出现轴向窜动，保证高速旋转时的动平衡稳定性。盘体两侧对称设置了带矩形卡槽的凸耳结构，这两个卡槽是打草线的出线与固定位，设计时特意将卡槽边缘做了圆弧过渡处理，避免打草线在高速甩出、受杂草反作用力拉扯时出现锐角割线的问题，延长打草线的单次使用寿命；

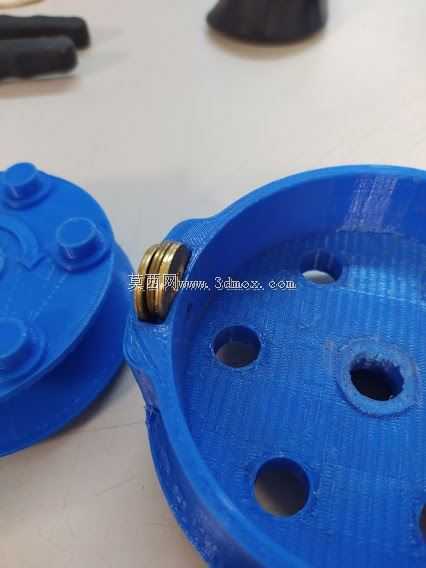

　　其中一侧凸耳上预留了径向的紧定螺钉孔，安装到位后可以通过紧定螺钉将盘头和驱动轴锁死，避免正反转切换、负载突变时盘头和驱动轴之间出现相对转动，导致动力传递失效。盘体的外缘做了加厚翻边设计，翻边的厚度根据常用打草线的线径做了匹配，作业过程中即使打草线意外回抽，加厚的翻边也能挡住线端，不会出现整根打草线缩进盘体内部需要拆机重装的问题，大幅降低作业中途的停机调整频率。从安装边界来看，盘体的轴向总厚度控制在适配绝大多数手持打草机安装腔的尺寸范围内，最大回转直径也和常规打草机的防护罩内径匹配，不会出现安装后盘体和防护罩剐蹭的问题；中心安装孔的孔径、止口深度都按照通用打草机驱动轴的尺寸系列做了适配，不需要额外加工改孔就能直接替换同规格的原厂盘头。

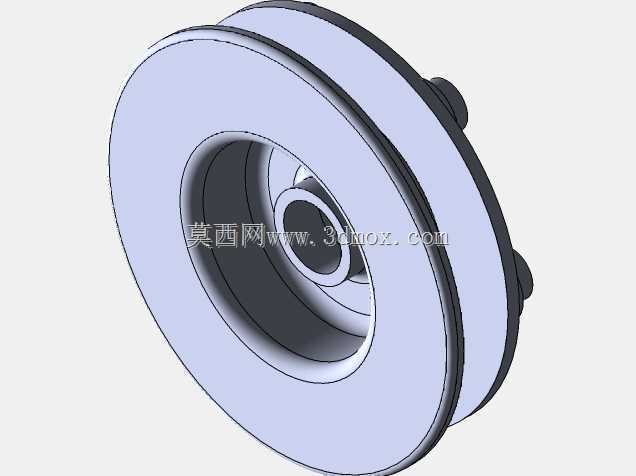

　　设计过程中特意规避了市面上常见盘头的几个缺陷：一是取消了容易断裂的薄壁卡扣结构，所有受力部位都做了壁厚加强，即使碰到小石块、硬土块的意外撞击，也不会出现凸耳断裂、盘体开裂的问题；二是出线卡槽的深度做了优化，既可以牢牢卡住打草线的端头，不会在旋转时松脱，又不需要借助专用工具就能徒手完成换线操作，户外作业时不用携带额外工具就能快速完成换线。盘体的背面设置了一圈环形的减重槽，在保证整体结构强度的前提下降低了盘头的自重，减少高速旋转时的转动惯量，降低操作者长时间手持作业的手臂负荷，同时也能减少驱动电机的启动负载，延长电机的使用寿命。从实际使用场景来看，这个结构的盘头不仅适配NIWA系列的打草设备，也能通配同安装尺寸的其他品牌手持打草机，

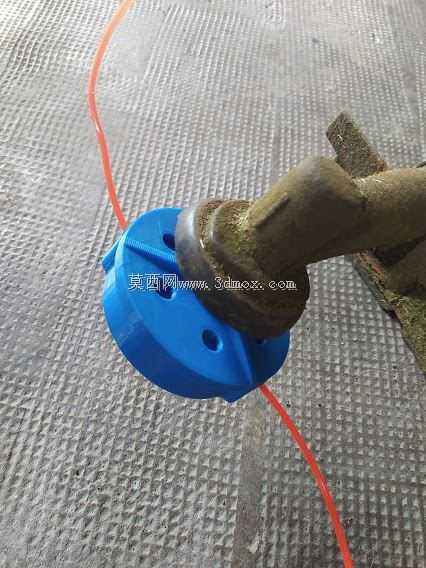

　　不管是家用庭院修剪、物业园区绿化养护，还是市政道路的杂草清理作业，都能稳定适配作业需求。建模过程中所有的配合面都按照机械加工的公差要求做了预留，中心安装孔和驱动轴的配合采用间隙配合公差，既保证安装时可以轻松套入，又不会因为间隙过大出现旋转晃量；紧定螺钉孔的位置特意避开了盘体的应力集中区域，锁紧紧定螺钉时不会导致盘体局部变形开裂。盘体表面的所有转角都做了不小于R1的圆角处理，一方面是注塑加工时可以减少应力集中，提升零件的抗冲击性能，另一方面也避免安装、换线时锋利的边角划伤操作者。出线卡槽的开口方向和盘头的旋转方向做了匹配设计，打草机正常旋转作业时，离心力会将打草线牢牢压在卡槽的支撑面上，不会出现线端从卡槽滑出的问题；当需要拉长打草线时，只需要轻拍盘头顶部，就能利用离心力将线甩出合适的长度，不需要停机操作。
