带侧置卡接凸台的筒状连接锁紧构件

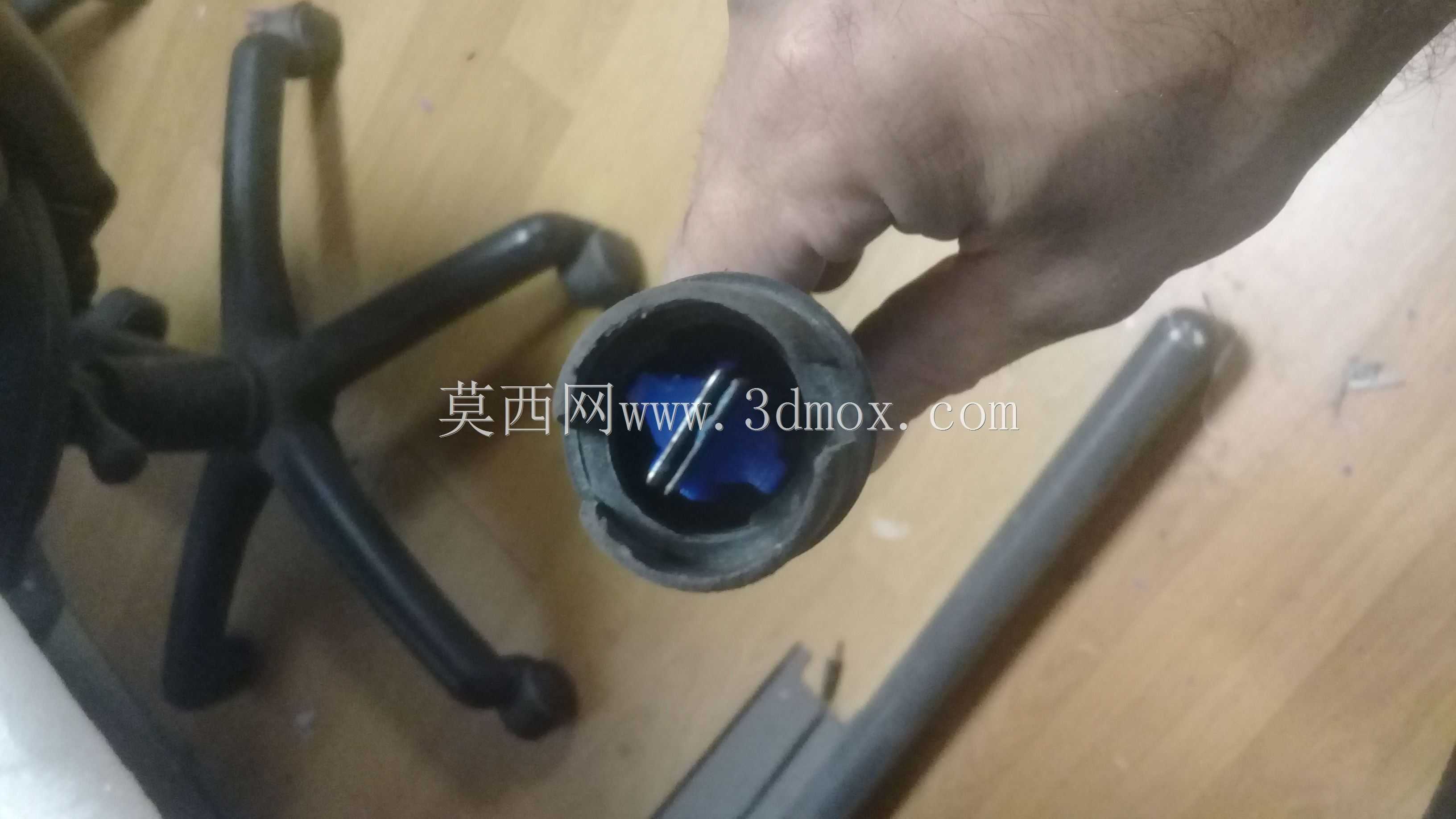

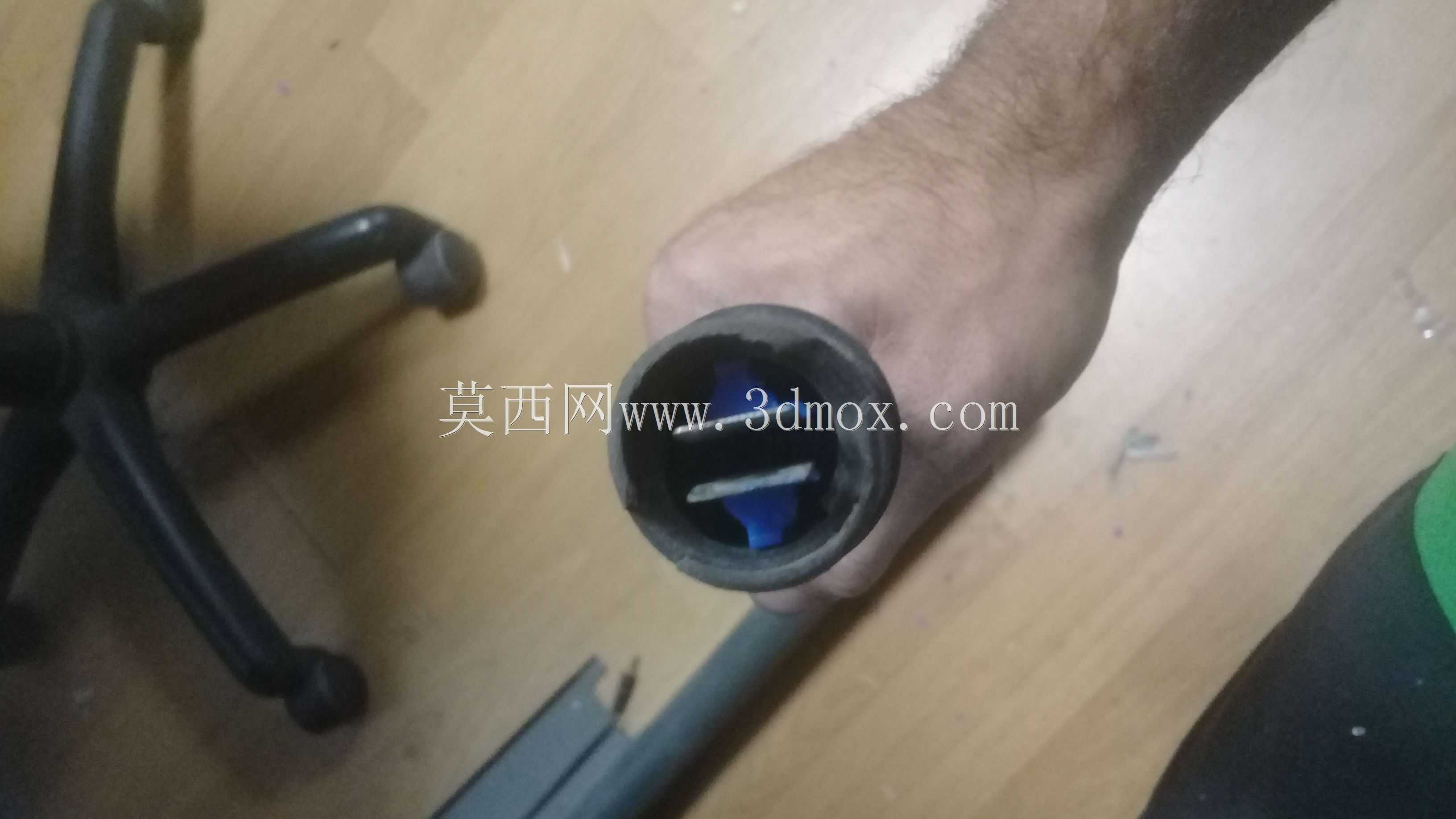

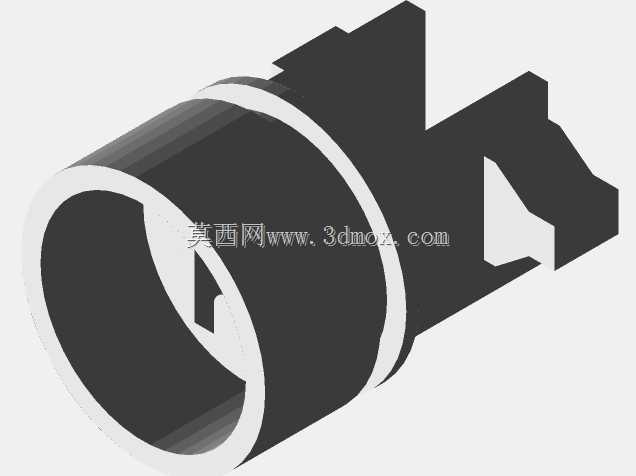

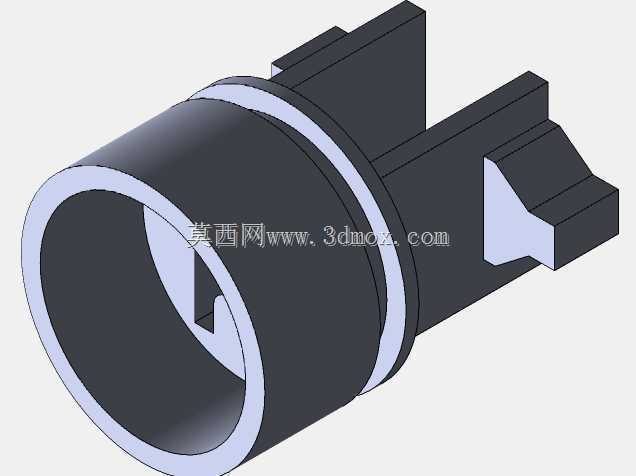

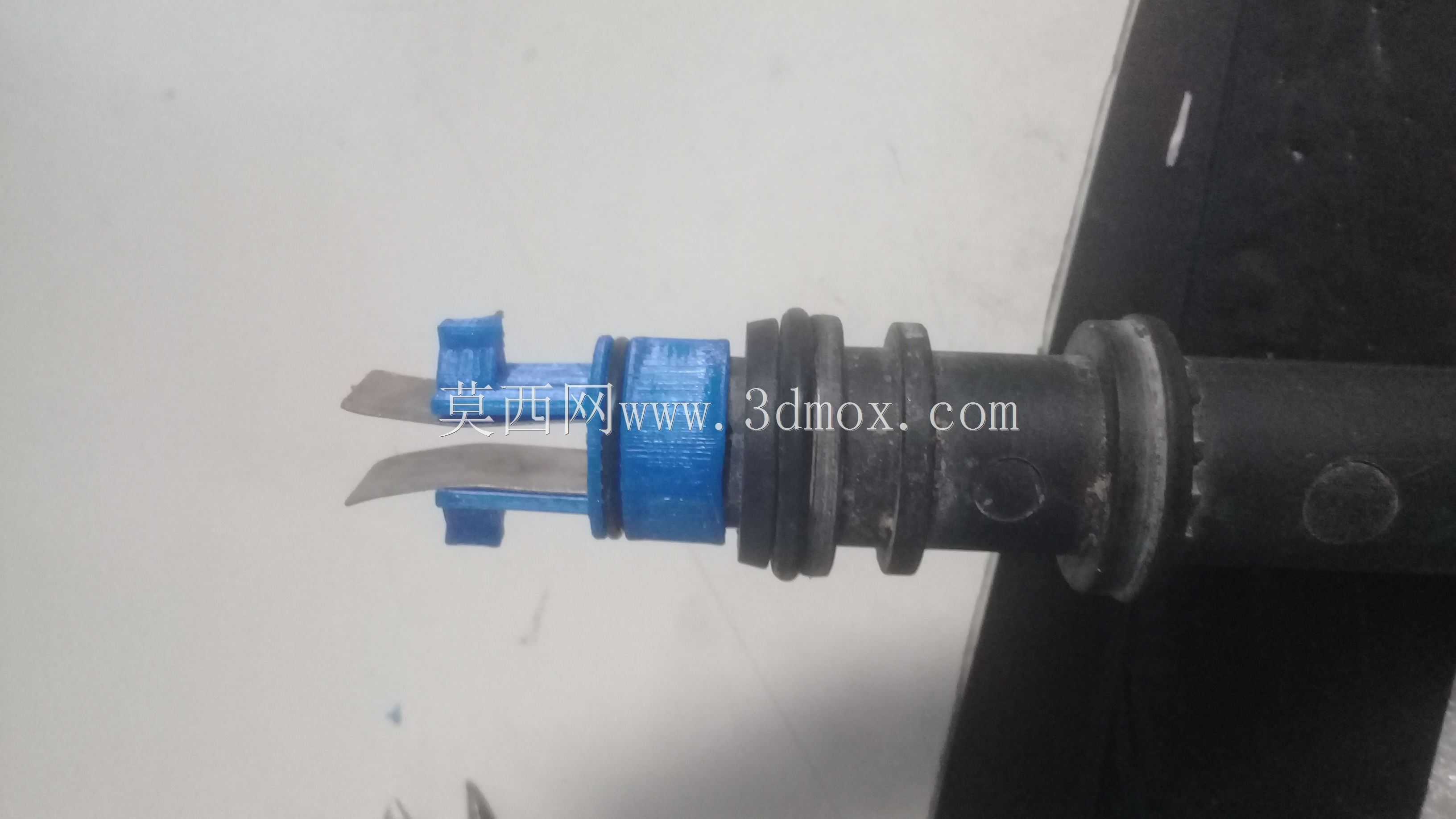

　　在轻工输送、小型邮政分拣设备的传动链路里，这类带侧置卡接凸台的筒状构件，常被用作轴端与摆臂的过渡连接锁紧件，替代传统的键连接加顶丝的固定方案，在需要频繁拆换摆臂、调整工位触发位置的场景下，能大幅降低维护拆装的耗时。从结构设计逻辑来看，主体采用空心筒身结构，内孔预留了与传动轴配合的公差带，筒壁内侧开有轴向定位槽，刚好能卡入轴端的平键，避免周向转动打滑；筒身外侧延伸出的两组对称凸台，是整个构件的核心功能区，凸台的端面做了斜向导向切面，安装时无需精准对位，顺着导向面推压就能让摆臂的卡槽滑入到位，凸台根部做了R角过渡处理，避免长期受交变载荷时出现应力集中断裂的问题。

　　设计阶段需要重点考量几个边界条件：首先是内孔与轴的配合间隙，不能过紧导致拆装困难，也不能过松产生传动旷量，一般选取H7/k6的过渡配合公差，既能保证装配后的同轴度，又能用橡胶锤轻敲完成拆装；其次是侧置凸台的悬臂长度，要匹配对应摆臂的卡槽深度，凸台的厚度要能承受摆臂往复摆动时的剪切力，选材时如果是用于普通低速输送场景，选用普通45号钢做表面发黑处理即可，若用于有腐蚀环境的户外设备，可更换为304不锈钢材质，表面做钝化处理提升耐锈蚀能力。

　　从安装边界来看，筒身的轴向长度要控制在轴端伸出安装座的长度范围内，凸台的外轮廓尺寸不能超出摆臂安装位的周边空间，避免转动时与周边的传感器支架、走线槽产生干涉；筒身端部的环形凸沿是轴向定位面，安装时该面要贴紧摆臂的侧端面，保证摆臂的轴向位置精度，避免工作时出现轴向窜动。实际应用中，这类构件还常被用在小型自动化设备的门体锁止联动、料仓挡板的转轴连接位置，相比传统的销轴连接，它的卡接结构不需要额外加装开口销或者卡簧，拆装时只需要沿轴向推动就能解锁，对于需要快速更换易损件的工位来说，能减少停机维护的时间。

　　建模过程中要注意凸台与筒身衔接处的拔模角度，如果是采用注塑工艺生产的塑料材质版本，拔模角度要控制在1.5度到2度之间，方便脱模；如果是机加工的金属版本，衔接处的R角不能小于1mm，避免加工时刀具在转角处出现振纹，影响结构强度。内孔的定位槽宽度公差要控制在±0.02mm以内，保证与平键的配合精度，避免传动时出现冲击异响。另外筒身的外圆表面不需要做过高的表面粗糙度处理，Ra3.2即可满足使用要求，只有与摆臂接触的环形定位端面需要做到Ra1.6，保证贴合紧密无间隙。

　　在设备调试阶段，这类构件的安装位置直接影响摆臂的触发精度，比如在邮政分拣设备的格口摆门驱动结构里，凸台的角度偏差超过1度，就可能导致摆门无法完全闭合或者打开到位，因此建模时需要在凸台侧面预留一个小的定位基准面，方便安装时用百分表找正角度位置。长期使用过程中，最容易出现磨损的位置是凸台的导向斜面与摆臂卡槽的接触位置，设计时可以在凸台表面做高频淬火处理，提升表面硬度，延长使用寿命，磨损后只需要更换这个锁紧构件，不需要更换整个摆臂或者传动轴，能降低后期的运维成本。
