热成型加工用呆扳手吸塑定位模具结构

　　这套结构针对手动呆扳手类五金工件的热塑包装工序设计，核心作用是在吸塑成型环节为PVC或PET片材提供精准的型腔支撑，让热软化的塑料片材能贴合扳手轮廓形成匹配的包装内衬，避免包装成型后出现型腔偏移、轮廓错位导致的工件晃动、包装贴合度差问题。从结构布局来看，模具本体采用平整铝板作为基底承载面，基底表面加工出与呆扳手外轮廓完全契合的下沉型腔，型腔深度匹配常规五金包装的泡壳凸起高度，边缘做了0.2mm的圆角过渡，避免热塑片材在真空吸附过程中出现应力集中导致的局部撕裂。型腔的轮廓公差控制在±0.15mm以内，刚好能容纳标准规格呆扳手的放入，同时预留0.1mm的间隙方便后续工件装填，不会出现过紧卡滞或者过松晃荡的情况。在实际车间生产场景里，

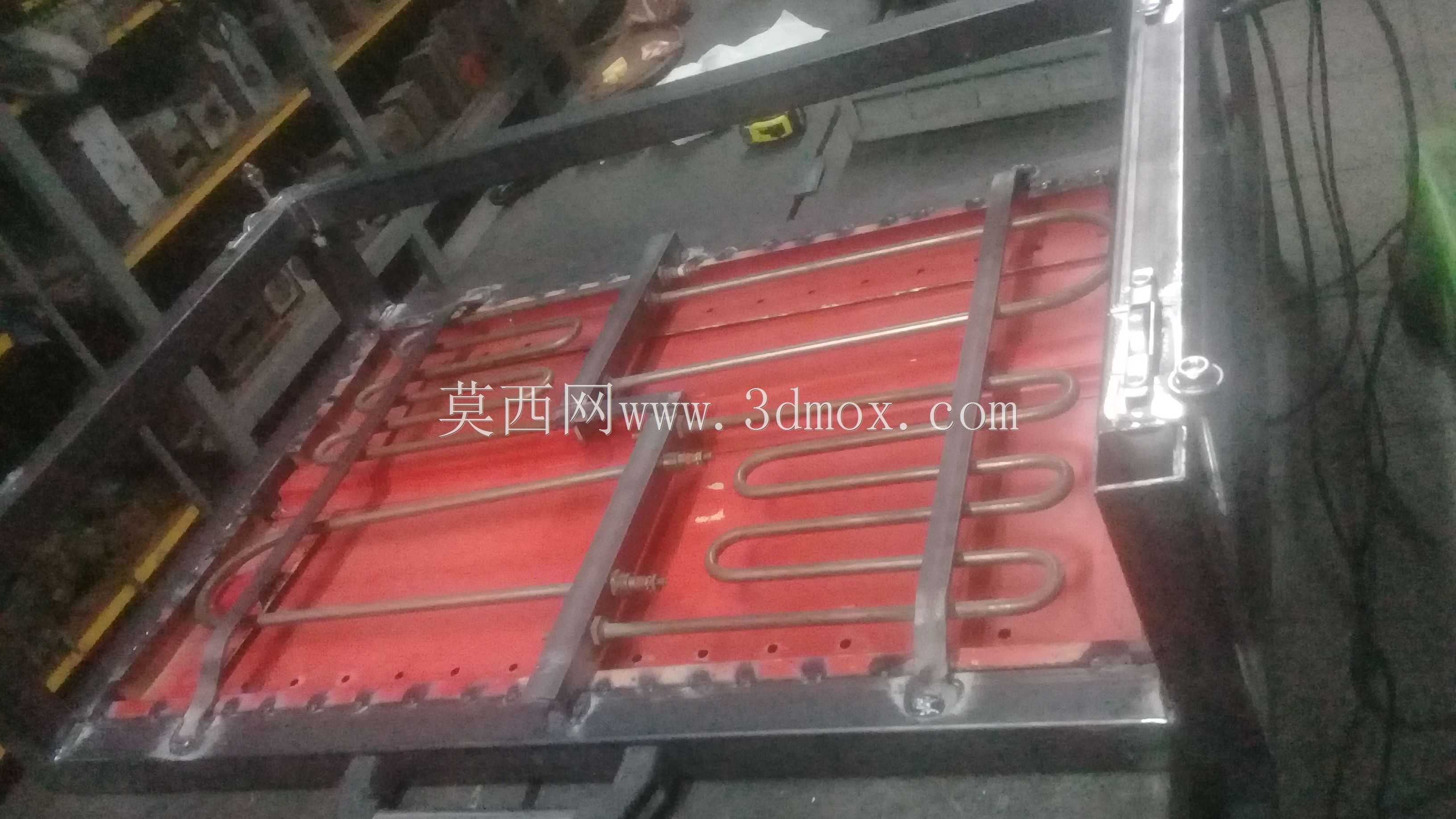

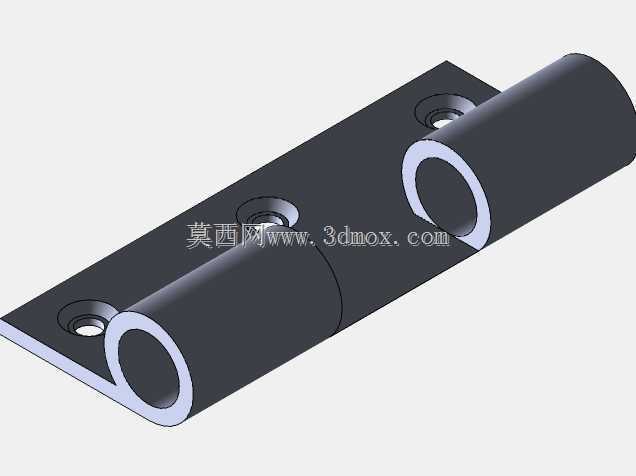

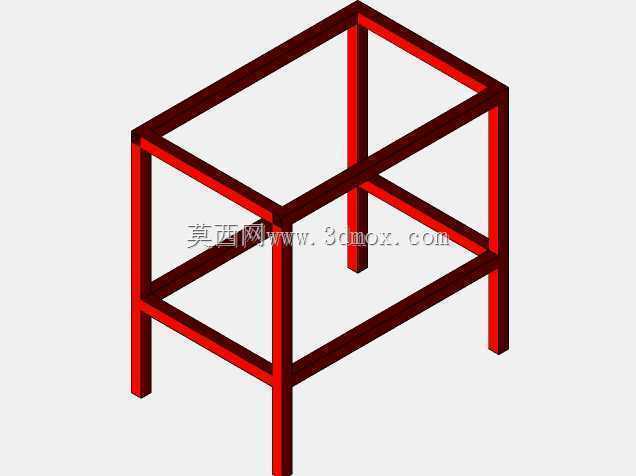

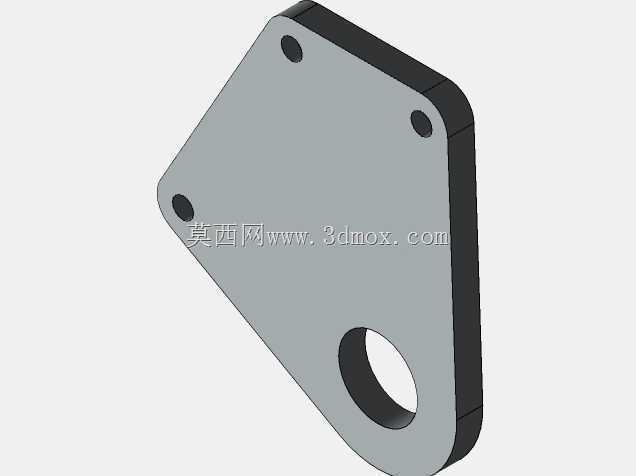

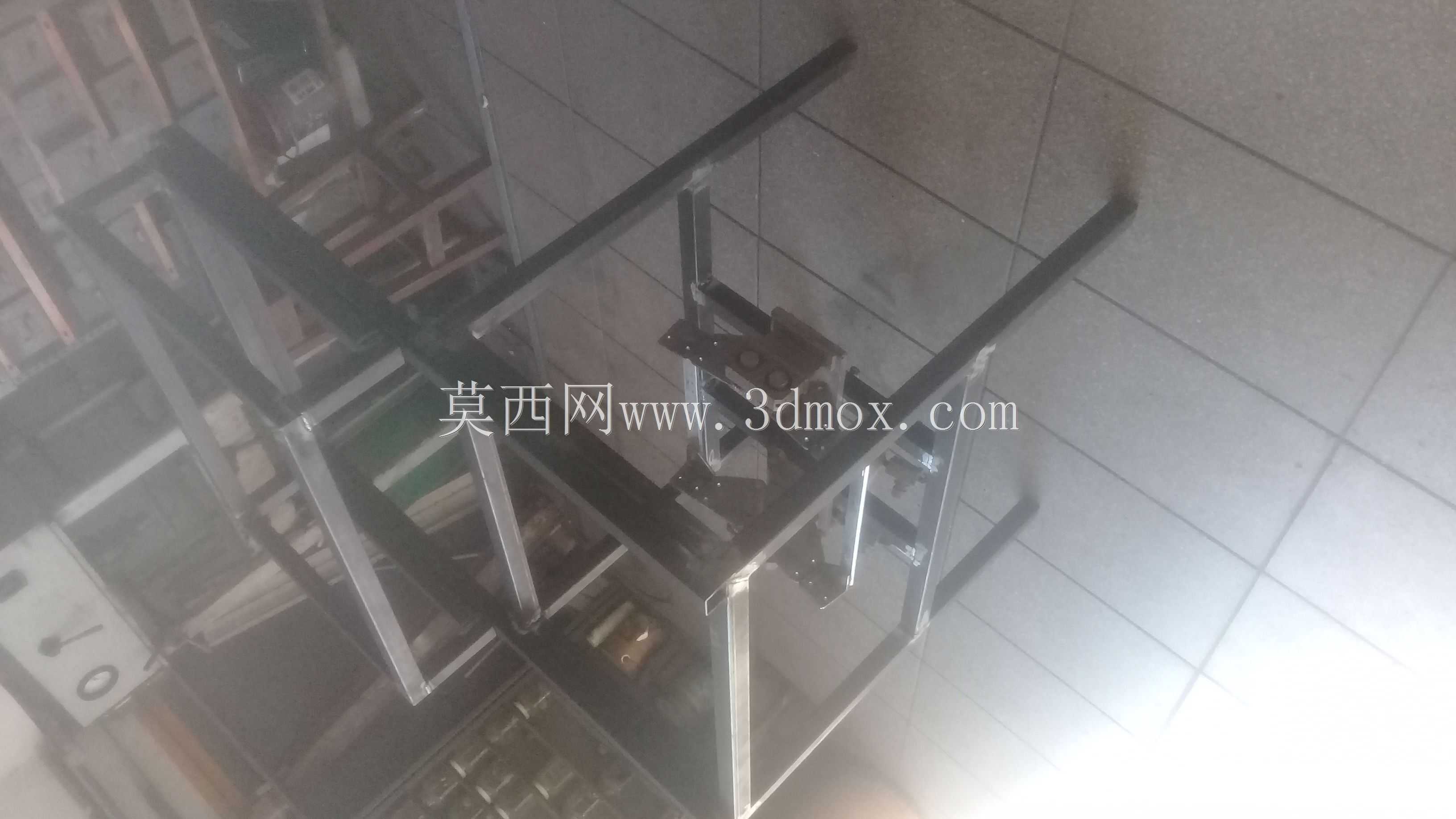

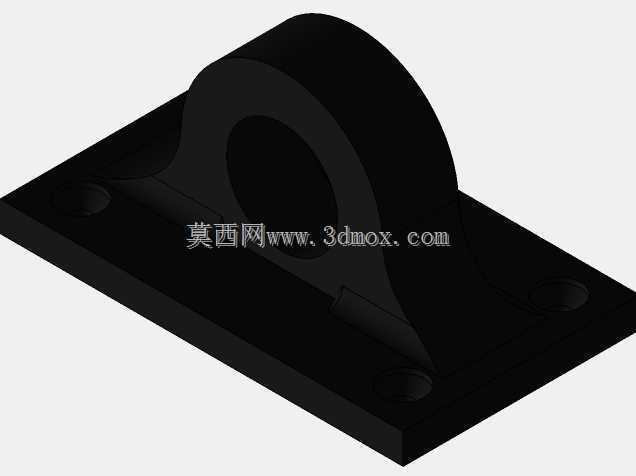

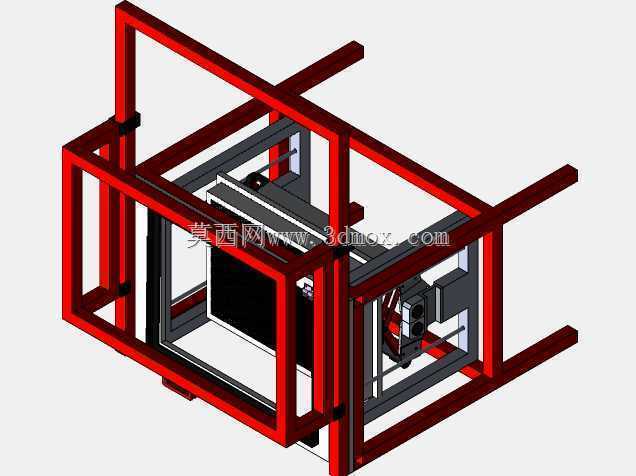

　　这类模具直接安装在半自动小型吸塑机的工作台面上，安装边界匹配常规400*600mm的设备工作台装夹尺寸，不需要额外改造设备装夹结构，模具基底厚度选用15mm的6061铝板，兼顾导热效率和结构刚性，热成型过程中铝板能快速均衡片材传递的热量，避免局部温度过高导致的片材过度拉伸、壁厚不均问题。设计过程中没有采用复杂的抽芯或者镶件结构，整体为一体式铣削成型，一方面降低了模具加工成本，另一方面也减少了生产过程中镶件移位、配合间隙溢料的故障点，适合小批量多批次的五金工件包装生产切换。型腔的开口边缘做了15度的脱模斜度，吸塑成型冷却后，泡壳能顺利从模具上脱离，不会出现型腔边角粘模导致的包装破损。在模具的非型腔区域，均匀分布了直径0.

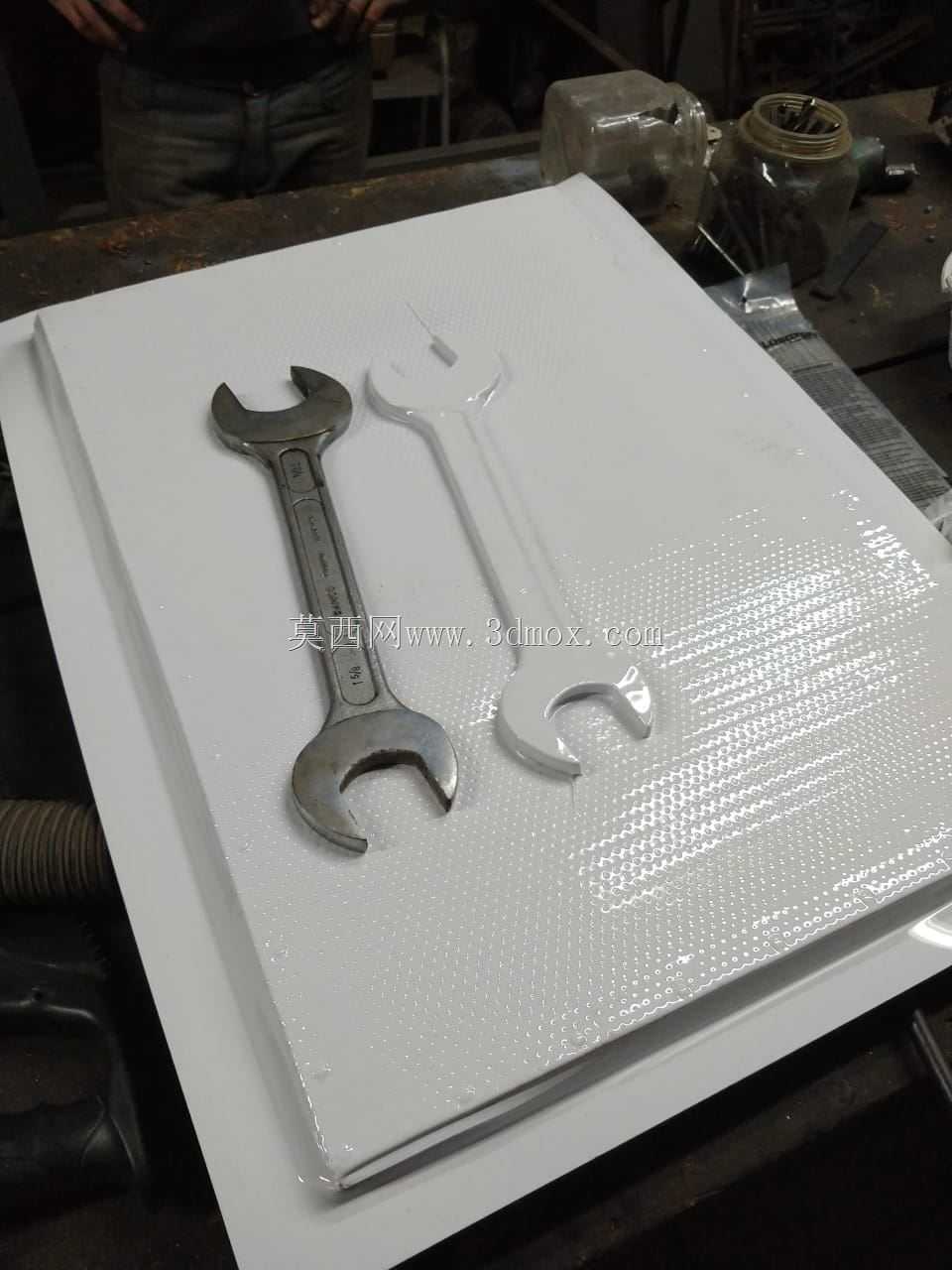

　　5mm的真空吸气孔，孔位间距控制在30mm，避开扳手轮廓的受力位置，保证真空吸附时片材各位置受力均匀，成型后的泡壳表面没有明显的吸痕，外观平整度满足零售包装的视觉要求。针对呆扳手的开口端和手柄尾端的特殊轮廓，型腔对应位置做了局部加深处理，匹配扳手头部的厚度差，让泡壳成型后能完全包裹工件的突出部位，避免包装后工件突出部分刮破外层封装纸卡。实际使用时，工人只需要将裁切好的塑料片材加热到软化温度，移动到模具上方触发真空吸附，3到5秒即可完成单组泡壳的成型，成型后的泡壳和标准呆扳手的轮廓匹配度高，后续和纸卡热封封装时，不会出现泡壳偏移导致的封边错位。这套结构没有多余的复杂功能，完全围绕五金手动工具的吸塑包装工序需求设计，

　　所有尺寸参数都适配常规小型吸塑设备的安装和生产参数，不需要配套特殊的辅助工装，车间换型时只需要松开工作台的装夹压板即可完成模具更换，单次换型时间不超过10分钟，适合五金加工车间的包装工序快速切换生产需求。模具表面做了硬质阳极氧化处理，表面硬度达到HV400以上，长期和热塑片材接触不会出现表面粘料、划痕拉伤的问题，使用寿命比普通未处理的铝板模具提升3倍以上，日常维护只需要每班生产结束后用压缩空气吹净表面残留的塑料碎屑即可，不需要特殊的保养工序。
