带防滑纹理双安装孔手持握柄结构

　　这款手持握柄的设计，最初是针对手动操作类工装的握持需求展开的，在车间日常的手动装配、工件转运辅助、小型工具配套场景里，操作人员长时间握持硬质构件很容易出现打滑、硌手的问题，尤其是手上沾有少量切削液、装配油脂的时候，光滑表面的握把根本没法稳定施力，很容易造成操作失误甚至工件脱手的安全隐患。从结构上看，整体采用长条形流线型轮廓，两端做圆弧过渡处理，没有尖锐棱角，握持的时候不会硌压手掌的虎口与指节位置，整体轮廓贴合成年人手掌自然弯曲的弧度，单手握持时掌心与握柄表面的接触面积能达到七成以上，分散局部压力，长时间操作也不容易产生手部疲劳。握柄正面设计了整面的竖向防滑齿纹，齿纹的凸起高度控制在0.8mm，齿间距2mm，

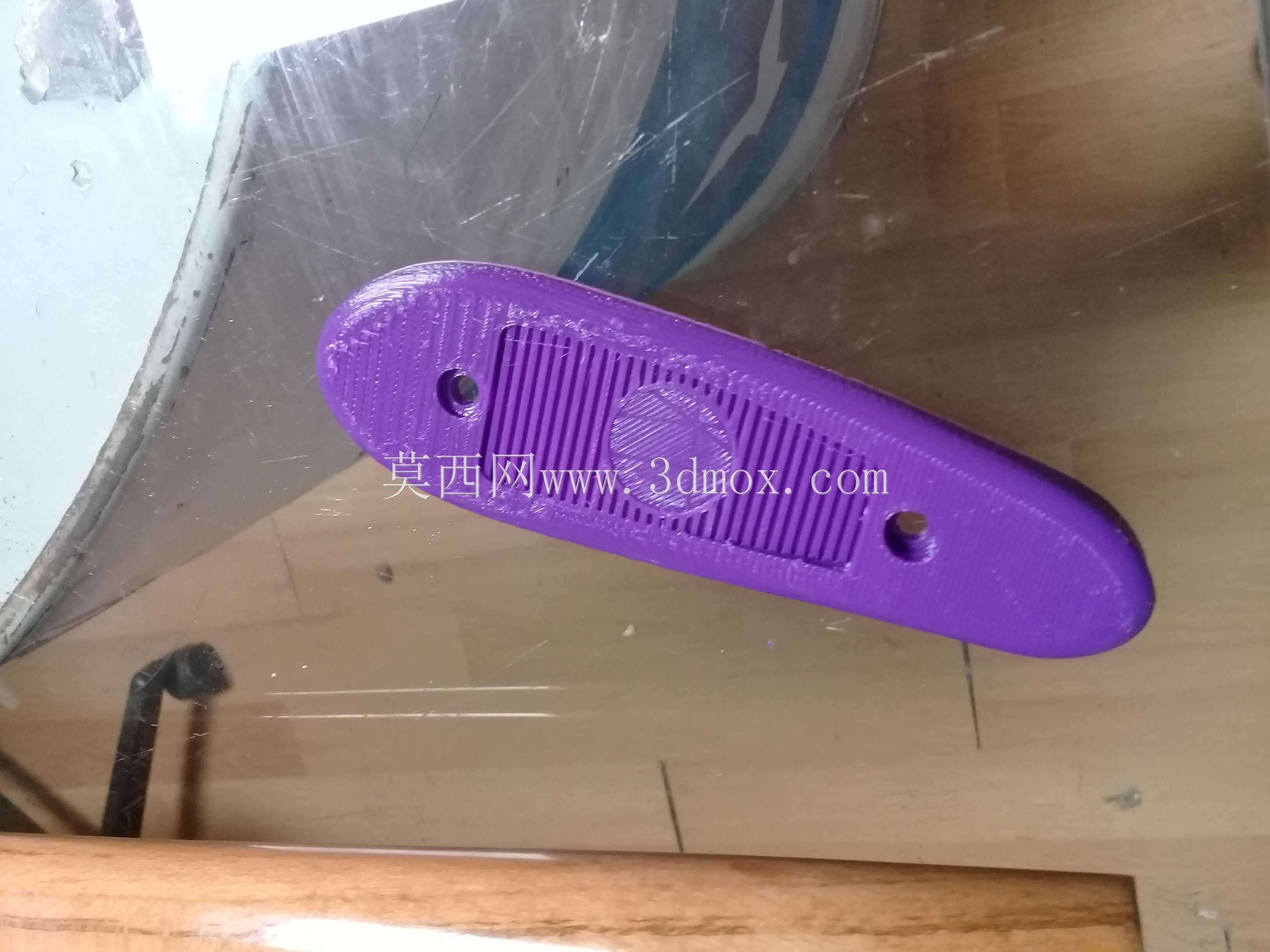

　　既不会因为齿纹过深容易积存油污、难以清理，也不会因为齿纹过浅起不到防滑效果，即使手上沾有少量润滑介质，齿纹也能增加与手掌皮肤的摩擦力，保证施力过程中握柄不会在手中窜动。握柄上设置了两个贯通的安装孔，孔位沿握柄长度方向对称分布，安装孔的位置避开了握持时的手指接触区域，不会因为固定螺丝的端头突出影响握持手感，安装时可以通过两个螺丝将握柄固定在工装本体、小型设备的操作侧或者手动工具的握持段，双孔固定的结构能避免握柄在受力时发生转动，相比单孔固定的结构抗扭能力提升明显，即使操作人员施加较大的侧向推力或者拉力，握柄也不会出现松脱转动的情况。设计过程中特意对握柄的壁厚做了均匀化处理，整体壁厚保持在2.5mm，不管是采用注塑加工还是3D打印制作，

　　都不会出现壁厚差异过大导致的缩痕、翘曲问题，成型后的零件强度均匀，在承受正常握持施力的情况下不会发生断裂变形。握柄的整体长度控制在120mm，宽度30mm，厚度12mm，安装孔中心距为80mm，安装孔直径4mm，适配常规的M4规格固定螺丝，安装时只需要在被固定件上对应位置加工两个同规格的螺纹孔，就可以直接完成装配，不需要额外设计适配的连接结构，安装边界清晰，不会和周边的其他构件产生干涉。这类握柄除了用在工业工装和手动工具上，也可以配套在小型民用设备、家居五金件上作为操作握持部件，结构简单可靠，没有多余的复杂结构，加工制作难度低，不管是小批量3D打印打样验证，还是开模批量注塑生产，都能很好的控制成本，实际使用过程中，

　　防滑纹理的设计也能适配不同的使用环境，哪怕是在潮湿的作业环境下，也能保证操作人员稳定握持，不会因为打滑影响操作精度。在结构验证阶段，针对握柄的受力情况做了模拟测试，在垂直于握柄长度方向施加150N的拉力时，握柄本身的变形量小于0.2mm，安装孔位置的应力集中区域也远低于常用塑胶材料的屈服强度，完全能满足日常手动操作的受力需求，两端的圆弧过渡也避免了应力集中的问题，不会在受力时出现端部断裂的情况。握柄的背面设计为平面结构，和被安装件的表面可以完全贴合，安装后不会出现缝隙，既不会积存杂物，也能保证固定后的稳定性，不会因为贴合面有间隙导致握柄安装后出现晃动。
