折弯卷边铝制安装固定支架结构

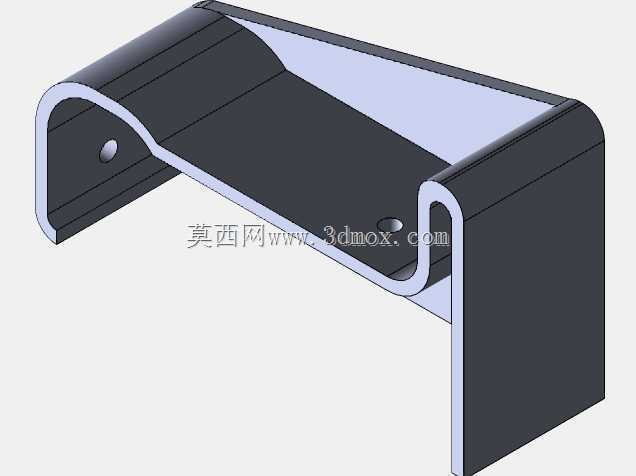

　　这款铝制折弯构件在轻量化设备机架、电气柜内部走线承托、小型自动化设备的外围护板连接场景中应用十分广泛，日常做设备改型时经常会用到这类成型件，相比钢制冲压件，铝合金材质的自重更低，在对整机重量有严格限制的便携检测设备、移动式工作台组装场景里，能有效降低整体负载，同时铝材本身的氧化层自带基础防腐蚀能力，在普通车间环境下不需要额外做表面喷塑处理就能满足使用要求。从结构细节来看，构件主体采用单块铝板一体折弯成型，没有额外的焊接拼接工序，生产时只需要通过数控冲床完成预冲孔，再经折弯机完成两次直角弯折，端部的卷边结构是设计里的关键细节，常规折弯的锐边不仅容易划伤安装操作人员的手部，在承托线束或者轻质板材时，锐边还会对线束绝缘层、

　　板材表面涂层造成磨损，卷边处理后既消除了锐边安全隐患，也相当于在弯折端部做了局部加强，避免长期受力后端部出现张开变形的问题。构件上预留的两个安装孔位做了沉头处理，安装时选用对应规格的沉头螺钉就能保证螺钉头完全没入构件表面，不会出现凸起干涉相邻部件安装的问题，孔位的间距公差控制在±0.1mm范围内，和常规铝型材框架的标准槽位间距匹配，不需要现场二次扩孔就能直接对位安装。设计这类钣金构件时，首先要确认安装边界的限制，这款构件的两个垂直弯折边的长度比例是根据实际安装空间确定的，长边用于和主框架立面贴合固定，短边用于承托待固定的部件，弯折处的内R角和板材厚度匹配，避免折弯时出现外侧开裂或者内侧起皱的缺陷，卷边的直径控制在板材厚度的3倍左右，

　　既保证卷边处的结构强度，也不会因为卷边尺寸过大占用过多安装空间。实际选型使用时，要注意构件的承重限制，因为是薄壁铝板折弯成型，适合承托重量在5kg以内的轻质部件，比如小型接线端子排、传感器安装座、轻质装饰护板这类负载，如果需要承托更重的部件，就需要在弯折处增加焊接加强筋，或者更换厚度更大的板材重新做折弯成型。安装时要注意，固定螺钉的锁紧扭矩不能过大，铝材本身的强度低于钢材，扭矩过大会导致孔位周围出现凹陷变形，反而影响固定的可靠性，一般M4规格的沉头螺钉锁紧扭矩控制在1.2N·m左右就能满足固定要求，不需要过度锁紧。另外这款构件的折弯角度做了轻微的回弹补偿，因为铝板折弯后会有一定的角度回弹，设计时把折弯角度预设为比90度小1.

　　5度左右，折弯回弹后刚好能保证两个弯折边的垂直精度，和安装面完全贴合，不会出现安装后缝隙不均的问题。在做三维建模时，这类钣金件要优先使用钣金模块进行绘制，不要直接用实体拉伸切除建模，这样后续展开下料时能直接生成准确的展开图，自动扣除折弯余量，减少生产时的试切调整步骤，卷边特征也要用钣金模块里的专用卷边命令生成，保证展开尺寸的准确性，避免手动绘制实体导致展开尺寸偏差，造成下料后零件报废。
