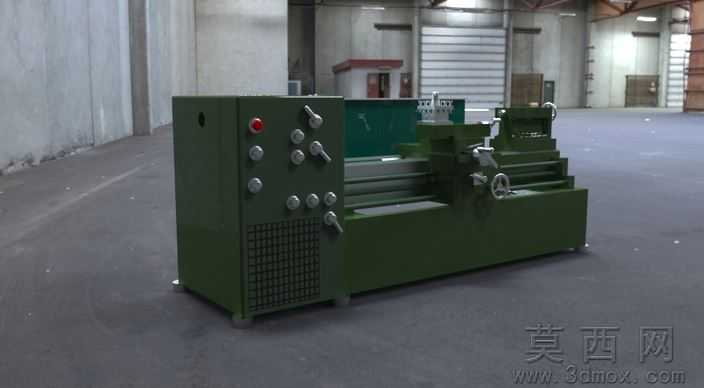

普通卧式车床SolidWorks三维模型

本模型为普通卧式车床的完整三维建模成果，建模流程遵循从整体布局到局部细节的正向设计逻辑，首先根据普通卧式车床的真实加工尺寸比例搭建整体装配骨架，确定主轴箱、进给箱、溜板箱、刀架、尾座、床身六大核心部件的相对安装位置与装配约束关系，再逐一完成单个零件的特征建模，通过拉伸、旋转、扫描、阵列等基础特征命令构建床身导轨、主轴通孔、进给丝杠、操作手柄、控制按钮等结构，对主轴箱内的齿轮传动组、溜板箱的开合螺母机构、刀架的转位锁紧结构等核心传动部件均做了完整的结构还原，未做过度简化，保证装配关系与真实设备完全一致。参数设计阶段严格参照普通卧式车床的通用工业标准，设定床身最大回转直径、主轴通孔直径、进给丝杠导程、刀架行程范围、尾座套筒行程等核心参数均符合常规民用普通车床的设计规范，各操作旋钮、手柄的安装位置与操作行程也完全匹配真实设备的人机交互逻辑，所有配合面均设置了合理的装配间隙，可直接用于运动仿真验证。渲染材质阶段针对车床不同部件的真实材质做了区分设置，床身、主轴箱等铸铁部件采用深绿色磨砂金属漆材质，还原工业设备的经典涂装效果，导轨、丝杠、操作手柄等外露金属加工面设置了抛光钢材质，带有轻微的金属反光与使用磨损质感，控制按钮采用红色、黑色的工程塑料材质，散热格栅、铭牌等细节也添加了对应的纹理贴图，最终渲染效果贴近真实车间内的设备视觉表现。结构原理上完整还原了普通卧式车床的机械传动逻辑，主轴通过齿轮组实现多级转速调节，进给运动通过光杠、丝杠传递至溜板箱带动刀架完成纵向、横向进给，尾座可沿床身导轨滑动锁紧用于长轴类零件的顶持加工，刀架可四方位转位切换不同加工刀具，各操作部件的动作逻辑与真实车床完全一致。软件兼容方面，模型基于SolidWorks2012版本搭建完成，可直接在SolidWorks2012及以上版本中打开编辑，同时导出了STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，无需额外转换即可完成后续的编辑、仿真、3D打印等操作。研发教学应用层面，该模型可作为机械制造专业机床课程的教学演示素材，帮助学生直观理解卧式车床的整体结构与传动原理，也可用于机械加工车间的布局规划仿真、设备操作培训的虚拟场景搭建，还可作为普通车床数控化改造设计的基础参考模型，为相关的机械设计、教学演示工作提供可靠的三维数字支撑。
