龙门式双轴桁架板材搬运机械手结构

该款龙门式桁架搬运机构主要面向平板类工件的自动化上下料、跨工位转序作业场景，常见于板材加工生产线、玻璃深加工车间、钣金件冲压流转、光伏组件搬运等生产环节，可替代人工完成大尺寸、大重量平板工件的长距离平稳移载，适配多工序串联的自动化生产布局，解决人工搬运大尺寸板材时易出现的工件磕碰、定位偏差、作业效率低、劳动强度大等痛点，可适配单条生产线多台加工设备的上下料对接需求，实现单台机构覆盖多工位的物料流转作业。

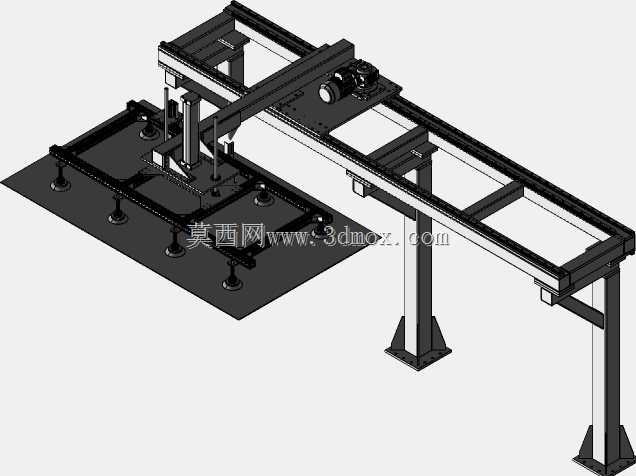

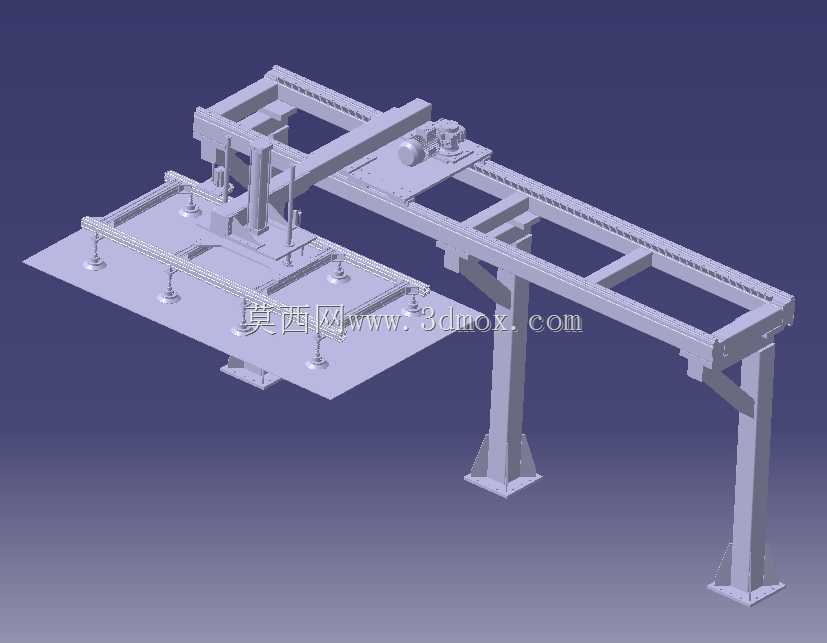

整体采用双立柱支撑的龙门跨架结构，横向主梁采用高强度型钢拼接的框架式结构，在保证长跨度下结构刚性的同时，控制整体自重，避免长行程运行时的结构形变；主梁上集成高精度直线导轨与齿轮齿条传动副，配合横向移动滑座实现X轴方向的长距离平稳移动，滑座上搭载的竖向移动模组可实现Z轴方向的升降动作，末端搭载多组真空吸盘组成的拾取端，可根据板材尺寸、重量灵活调整吸盘排布位置，通过真空负压实现对光滑表面平板工件的稳定吸附，拾取过程不会对工件表面造成划伤或夹持变形。

设计过程中重点考量了长行程运行的稳定性，立柱底部采用大尺寸安装法兰盘，可通过膨胀螺栓与车间混凝土地面牢固固定，安装时需保证两侧立柱的安装平面度与平行度，避免主梁安装后出现倾斜导致的运行卡滞；横向传动端配置伺服驱动单元，可实现移动速度、启停位置的精准控制，运行过程中设置有软限位与硬限位双重保护，避免滑座超程运行引发的设备碰撞；末端吸盘组配置真空压力检测元件，当吸附压力不足时可及时触发报警，避免工件搬运过程中脱落造成的工件损坏或安全事故。

安装边界方面，该机构的横向行程可根据现场工位布局灵活调整，常规适配跨度可覆盖3至8米的跨距需求，竖向升降行程可根据工件堆叠高度、设备上下料高度差定制，整体安装时需预留主梁两侧的维护空间，地面安装区域需保证足够的承重能力，避免设备运行时出现地面沉降影响运行精度；机构的走线采用拖链内置排布方式，避免线缆外露造成的剐蹭风险，整体结构外露部件均做倒角处理，无尖锐凸起，满足车间作业的安全防护要求。
