龙门式长行程桁架上下料机械手结构

这款龙门式桁架机械手是面向离散制造产线自动化升级开发的直线移栽作业设备，主要应用于机加工车间多台数控设备之间的工件转运、机床上下料、长距离工序间物料传递场景，能够替代人工完成重复性的重型工件搬运、上下料作业，适配轴承座、壳体类、轴类等多种机加工零件的流转需求，可对接加工中心、数控车床、磨床等多种加工设备，帮助产线实现无人化连续作业，大幅降低人工搬运的劳动强度，减少上下料过程中的工件磕碰损伤，提升整线生产节拍的稳定性。

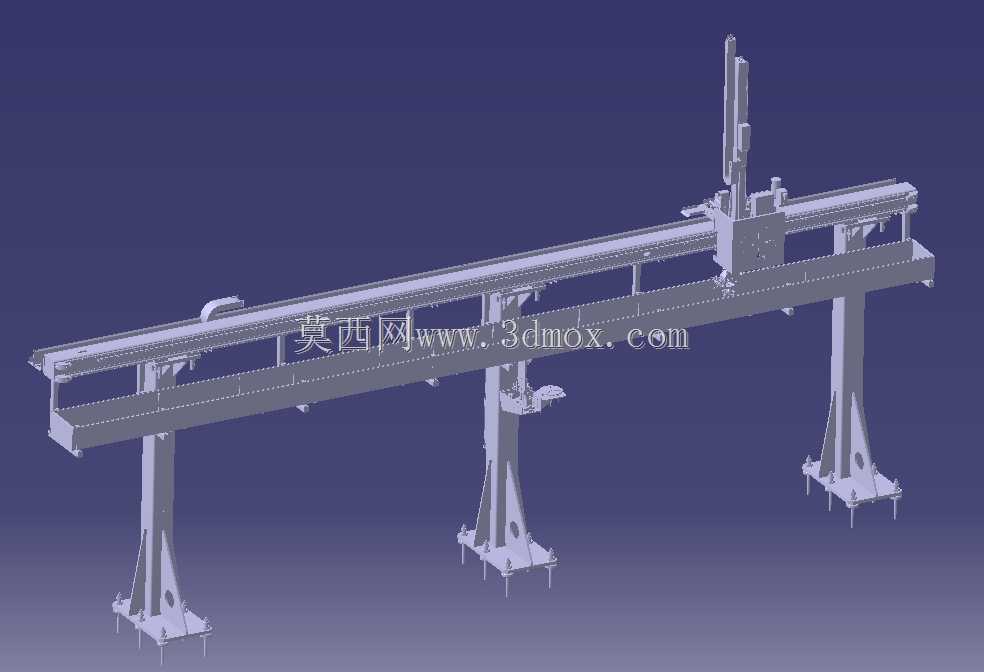

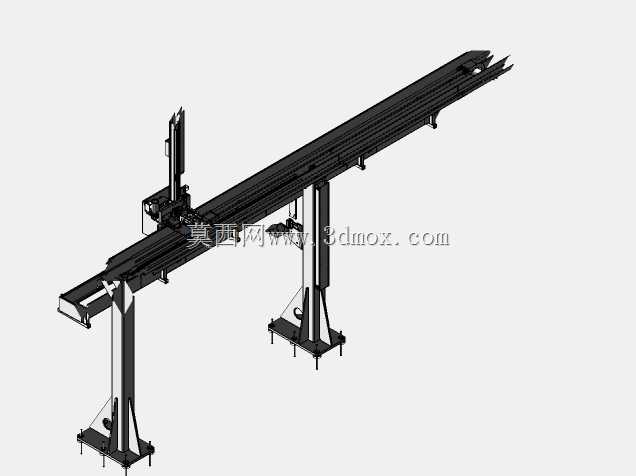

设备采用经典的双立柱支撑单横梁龙门布局，横梁沿长度方向布置高精度直线导轨与齿轮齿条传动副，搭载可沿横梁横向移动的垂直滑台模组，滑台末端可适配气动夹爪、真空吸盘或者电动抓手等不同的执行末端，满足不同材质、不同外形工件的抓取需求。横向移动轴采用伺服电机搭配精密减速机驱动齿轮齿条传动，能够实现长行程范围内的高速平稳移动，重复定位精度可满足机加工上下料的定位要求，垂直滑台同样采用伺服驱动的直线传动结构，可根据产线的机床高度差调整升降行程，适配不同高度设备的上下料高度需求。

在设计思路上，整体结构采用模块化设计思路，三根支撑立柱可根据现场安装场地的实际跨度调整安装间距，横梁采用高强度型钢焊接后经时效处理加工而成，能够有效降低长行程运行过程中的结构形变，保证移动过程中的运行平稳性，支撑立柱底部设计有带地脚螺栓的安装法兰盘，可直接通过膨胀螺栓固定在车间硬化地面上，无需复杂的地基施工，安装调试周期短。设备的走线全部采用拖链内置布置，避免运行过程中线缆拖拽磨损，所有传动部位均设计有防尘护罩，能够适配机加工车间存在切削液、金属粉尘的复杂作业环境，降低日常维护的频次。

从安装边界来看，该款桁架的横向有效行程可覆盖多台并排布置的加工设备，整体安装高度可根据车间厂房净高、对接设备的进料高度做适配调整，垂直滑台的升降行程可满足不同高度机床的开门取放料需求，设备运行过程中不会占用地面操作人员的通行通道，能够充分利用车间的上部空间，在不改变现有车间设备布局的前提下完成自动化改造，对于老旧产线的自动化升级适配性极强。运行过程中横向移动速度可根据工件重量灵活调整，兼顾搬运效率与运行稳定性，末端执行端可根据工件特性快速更换，能够快速适配多品种小批量生产模式下的柔性生产需求，帮助制造企业降低产线改造成本，提升生产环节的自动化水平。
