手持便携式磁场检测设备结构设计

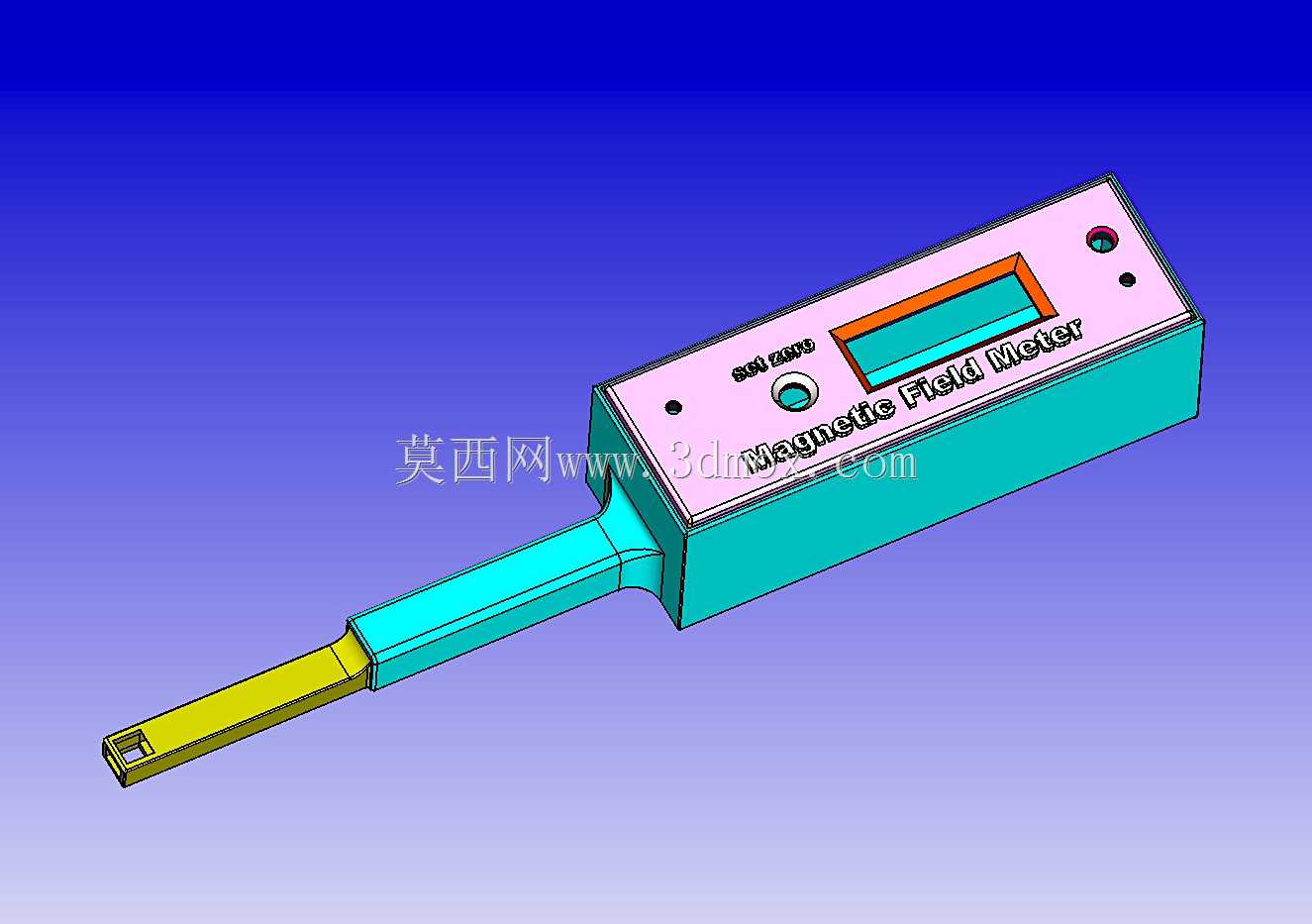

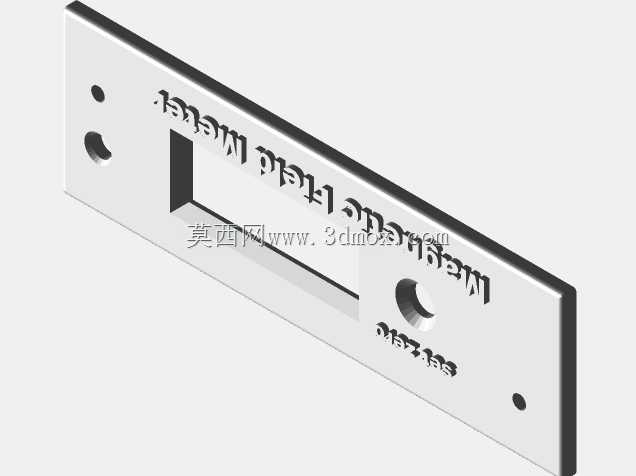

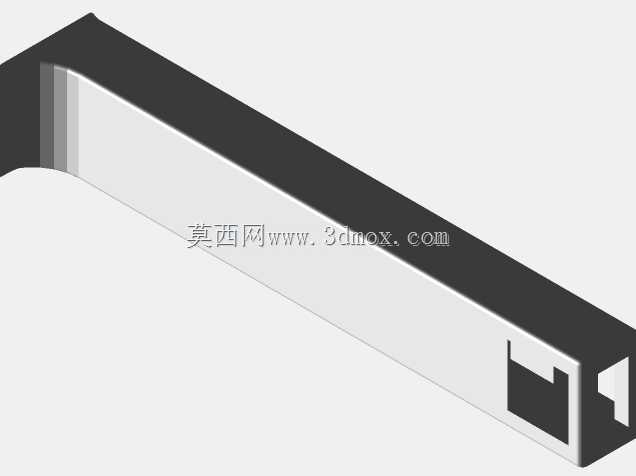

这款手持便携式磁场检测设备，主要面向工业现场磁场强度检测、电子元器件剩磁排查、永磁材料性能初筛、电磁辐射环境巡检等应用场景，可满足车间生产线、实验室测试台、户外设备运维等多场景下的快速磁场测量需求，无需复杂外接线路，单人即可完成全流程检测操作，适配一线检测人员的日常作业习惯。设备整体采用长柄探头加主机集成的一体化结构设计，探头段做了窄型收窄处理，可深入设备缝隙、元器件引脚间隙、狭小安装腔体内完成检测，避免传统大块头检测设备无法贴近被测点位的问题，有效提升狭小空间内的检测可达性。主机区域集成了显示窗口与操作按键，显示区域做了内嵌式防护设计，可避免日常使用中剐蹭磕碰损伤显示面板，按键采用凸起式点位设计，操作人员佩戴劳保手套也可准确完成功能切换、数值清零、量程调整等操作，无需反复摘戴手套影响作业效率。设备外壳采用分体扣合式结构设计，上下壳体通过侧边卡扣与内置螺丝位完成固定，内部预留了电路板安装槽、电池仓卡位、探头接线走线槽，各功能模块的安装边界清晰，装配时无需额外调整定位，可直接将各功能组件卡入对应槽位完成组装，有效降低装配工序的复杂度。外形尺寸方面，整体长度适配成年人单手握持范围，主机段宽度控制在单手可完全握持的尺寸区间，探头段长度可满足多数常规设备的检测深度需求，设备边角全部做了圆弧过渡处理，避免尖锐边角在使用中划伤操作人员或刮擦被测设备表面。设备顶端预留了挂绳孔位，可搭配腕带使用，避免高空作业或手持移动时设备滑落造成损坏，探头端部做了加厚防护设计，可承受日常检测中频繁接触被测物体带来的摩擦与轻微碰撞，延长设备整体使用寿命。内部结构设计上，将供电模块与检测处理模块做了分区隔离，避免供电线路的电磁干扰影响磁场检测精度，走线槽全部做了限位设计，可避免组装或使用中线路移位触碰其他元件造成的接触不良问题，整体结构紧凑无多余空间，在保证功能完整性的前提下尽可能压缩设备整体体积，提升便携使用的体验。
