多腔式注塑成型模具组件结构设计

这套模具组件主要应用于小型热塑性塑胶零件的批量注塑生产场景，常见于消费电子接插件、小型流体管路接头、工业密封配件等产品的成型工序，是注塑生产环节中直接决定塑胶件成型精度与外观质量的核心工装部件。整套组件包含三个独立的模仁单元，分别对应不同结构特征的塑胶件成型需求，可适配卧式注塑机的标准模架安装，满足小批量多品类塑胶件的柔性生产要求。

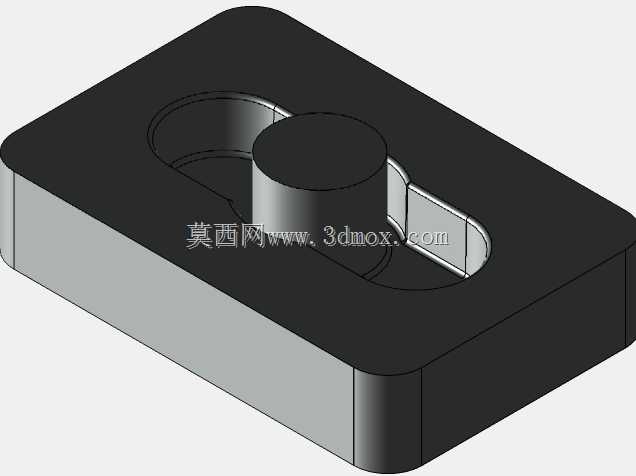

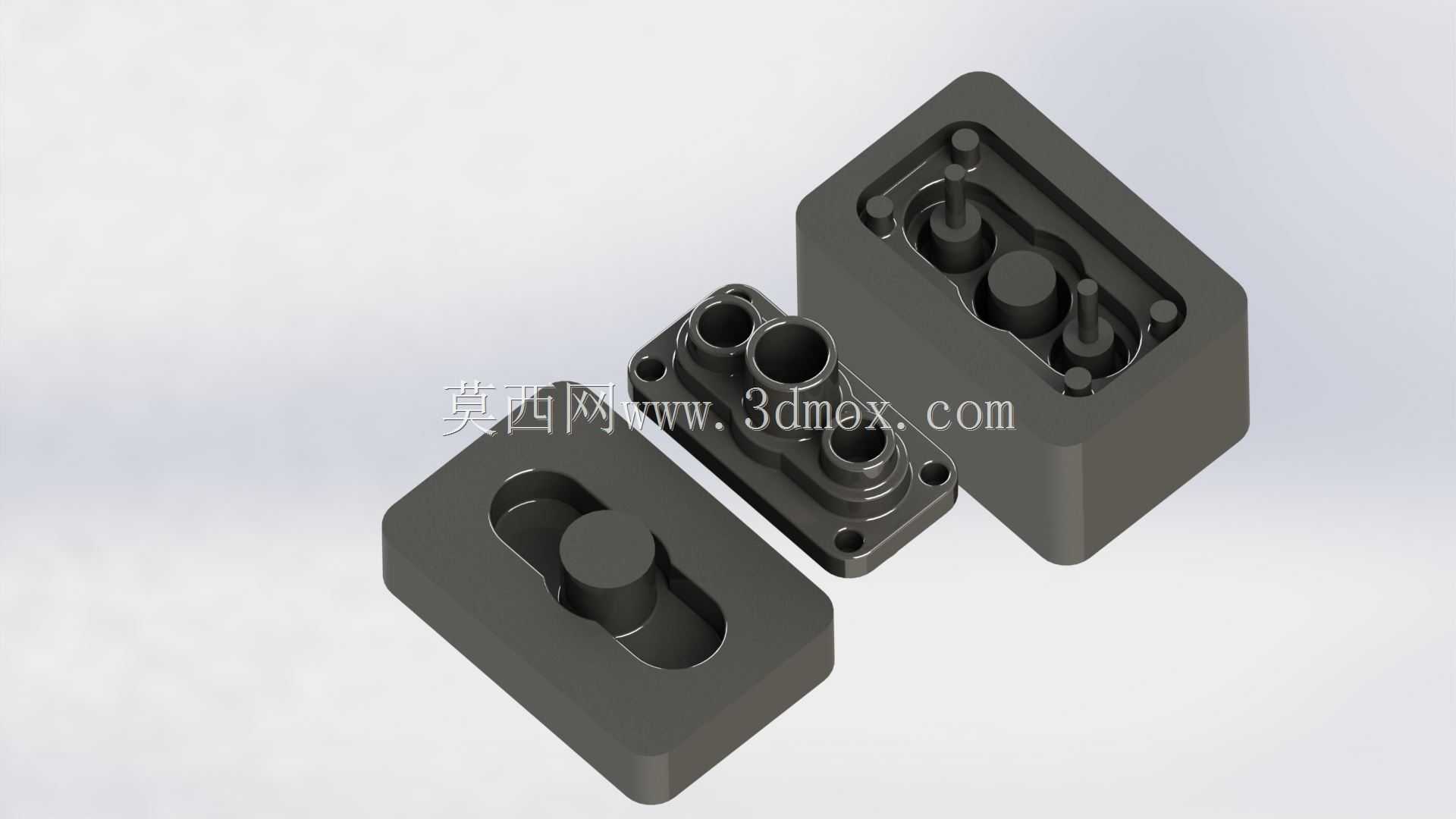

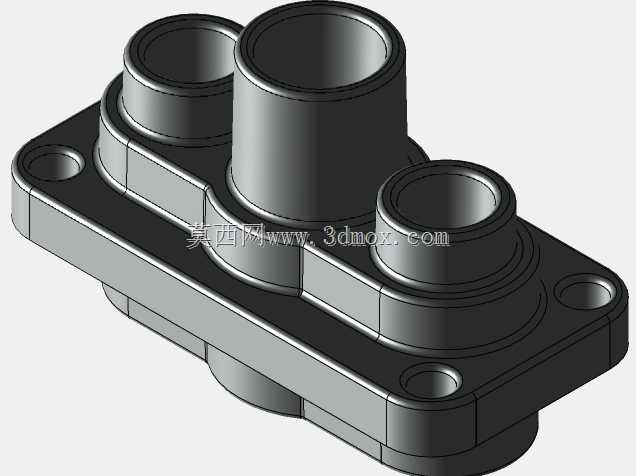

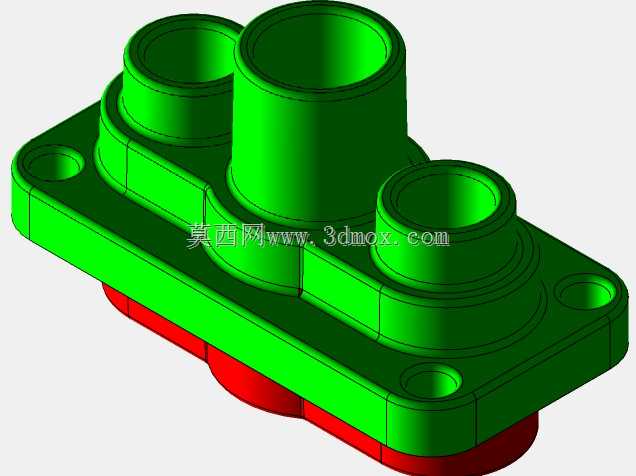

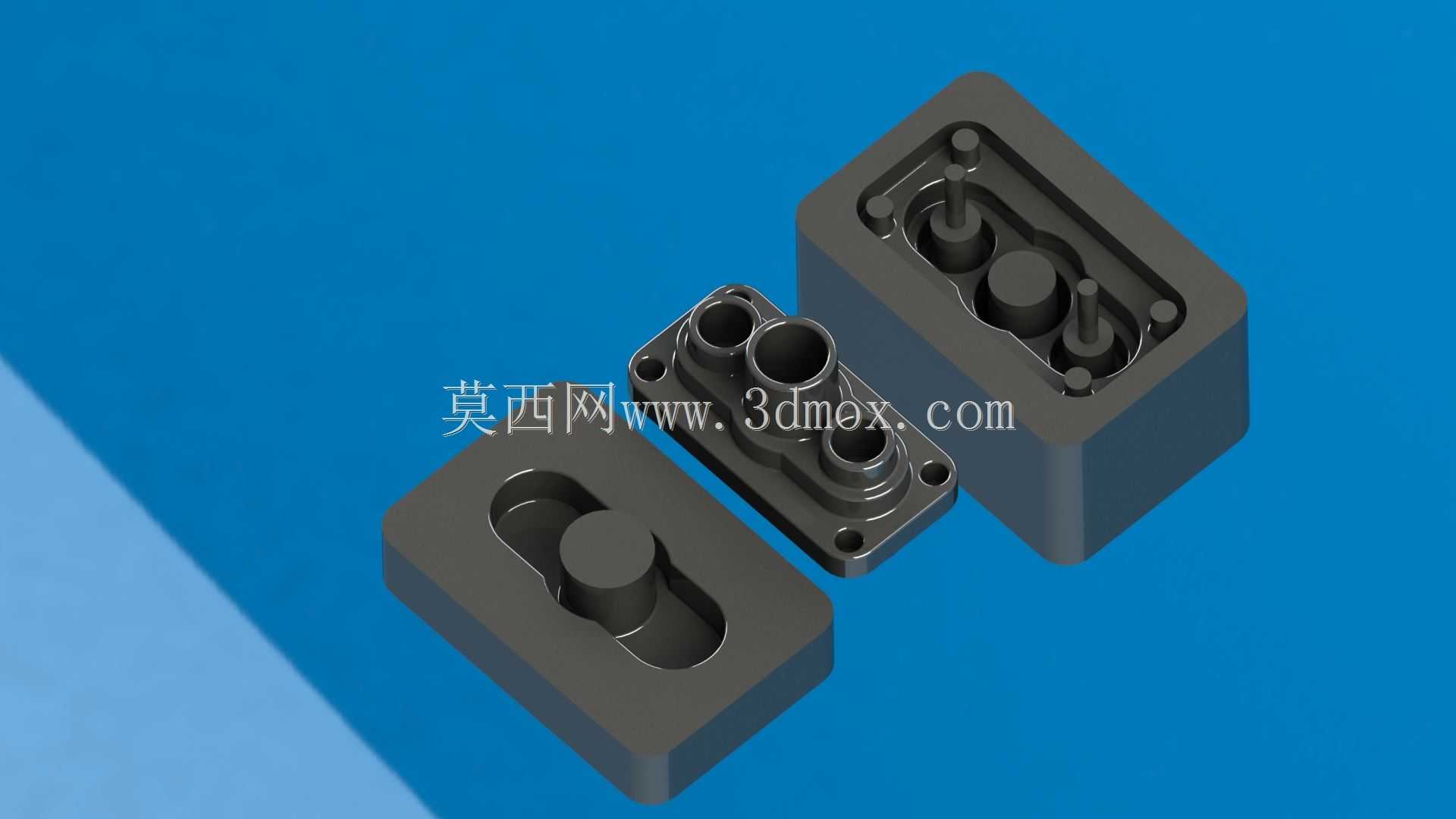

从功能特性来看，三个模仁单元分别承担不同的成型任务：左下角模仁为单型腔结构，内部设置椭圆形成型腔与中心圆柱凸台，用于成型带中心柱的长圆形塑胶端盖，型腔边缘做了0.2mm的圆角过渡，避免成型后零件出现应力集中开裂的问题；中间模仁为四腔侧抽芯结构，四个带台阶的圆柱型腔沿法兰面均匀分布，型腔侧壁设置了脱模斜度，配合侧面的抽芯滑块可成型带侧向通孔的管路接头类零件，法兰边缘的四个沉头孔用于模仁与模架的定位锁紧，保证合模时的同轴度精度；右上角模仁为双型腔组合结构，内部设置大小两个成型腔与多组定位凸柱，用于成型带多组安装柱的盒类塑胶壳体，型腔内部的凸柱高度与塑胶件的安装柱深度完全匹配，凸柱根部做了逃料设计，避免注塑时出现困气烧焦的缺陷。

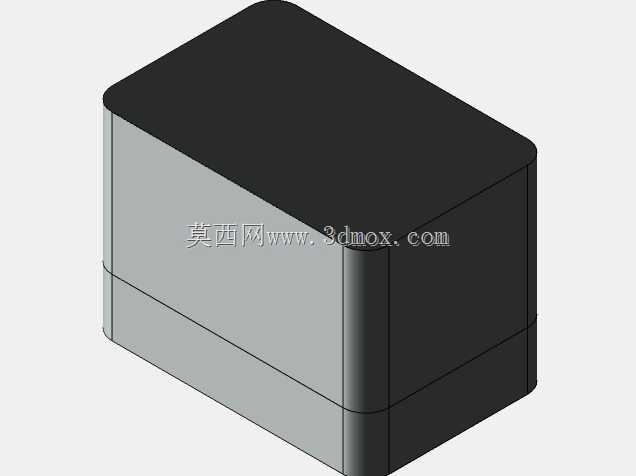

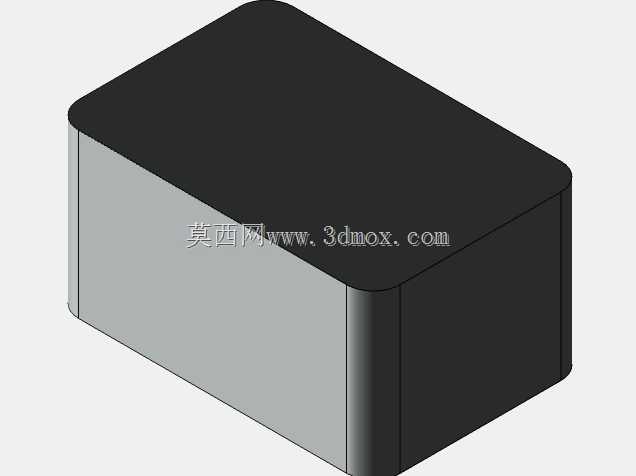

设计思路上，整套模仁采用整体式镶拼结构，模仁基材选用预硬塑胶模具钢，成型表面做了镜面抛光处理，可有效降低塑胶熔体的流动阻力，减少成型件表面的流痕、银丝缺陷。各模仁的分型面都做了0.02mm的贴合精度研磨，合模时可有效避免飞边产生，浇口位置统一设置在模仁侧方的非外观面区域，采用侧浇口进料方式，既方便后续浇口凝料的修剪，也能保证熔体在型腔内的填充平衡。安装边界方面，三个模仁的外形均为标准矩形结构，边角处做了C2倒角方便装入模架，模仁厚度统一为35mm，适配市面上200吨级以内标准卧式注塑机的模架开模行程，模仁侧面设置了撬模槽，方便后期维护时的拆卸保养，冷却水道沿模仁型腔周边均匀排布，水道直径为8mm，可保证成型过程中型腔温度均匀控制在60-80摄氏度区间，有效缩短成型周期，提升生产效率。
