手动台式钻床支撑支架结构设计

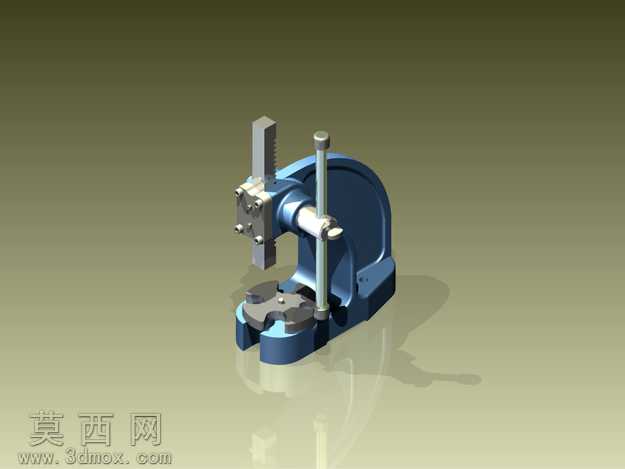

本作品为手动台式钻床的支撑支架三维建模成果，建模过程中严格遵循手动冲压钻床的实际功能逻辑开展结构设计，整体采用立式悬臂布局，以厚重的弧形主支撑座作为核心承载构件，底部设置带定位槽的方形工作台面，用于装夹待加工工件，工作台面预留的T型槽结构可适配不同规格的夹具固定需求，保障钻孔作业时工件的稳定性。建模阶段首先完成各零部件的参数化草图绘制，对主支撑臂的弧形曲面采用多段样条曲线拟合后通过拉伸、切除特征生成实体，确保曲面过渡顺滑无应力集中死角；垂直方向设置的光滑导向立柱采用圆柱特征建模，表面做抛光质感的材质处理，模拟镀铬金属导柱的低摩擦属性，保障冲压主轴上下运动的顺畅度。主轴安装座部分通过多组装配约束完成与导向立柱、传动压杆的配合，压杆端部设置防滑握柄结构，采用橡胶材质做哑光纹理处理，提升手动操作时的握持摩擦力。材质分配阶段，主支撑座、工作台、主轴箱体等承载部件采用深蓝色烤漆金属材质，调整材质的粗糙度参数模拟工业铸件表面的细微颗粒质感，导向立柱、紧固螺丝、调节旋钮等运动或紧固部件采用亮面镀铬金属材质，通过调整反射率参数还原金属件的高光反射效果，工作台面的定位区域做轻微的磨砂金属处理，模拟长期使用后的磨损质感。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，开启软阴影效果模拟车间自然光的照射状态，辅助光源从右侧补光消除暗部死黑，底部添加微弱的环境光遮蔽效果，凸显各部件的装配间隙与结构层次，地面设置浅灰色哑光平面承接模型投影，提升整体渲染的真实感。设计过程中充分考虑手动台钻的受力特性，主支撑臂的厚度从底部到顶部做渐变减薄处理，既保障底座位置的承载强度，又避免上部结构冗余过重，各连接位置的紧固螺丝均按照标准件参数建模，确保装配关系符合实际机械设计规范，导向立柱与主轴座的配合间隙预留合理，还原真实设备的运动装配逻辑，整体模型完整还原了手动台钻支架的全部结构细节，可用于机械教学演示、设备改装参考、工装设计参考等场景。
