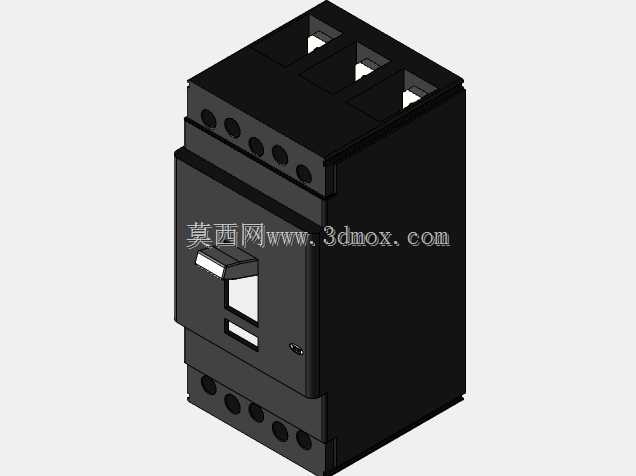

ABB三极塑壳断路器结构设计

这款三极塑壳断路器主要面向低压配电系统的终端与支路保护场景，广泛应用于工业厂房配电回路、商业建筑动力配电、民用建筑总进线及分路供电、机电设备控制柜内部等场景，承担线路与负载的过载、短路、欠电压保护职能，可在回路出现异常工况时快速切断电源，避免故障范围扩大，保障供电系统与后端用电设备的运行安全，也可作为线路的不频繁转换开关使用，满足日常运维中手动分合回路的操作需求。

产品功能设计上围绕三极配电的核心需求展开，三极同步分合结构可同时对三相交流回路进行通断控制，确保分闸时三相回路同步断开，避免出现缺相运行损坏后端三相负载的问题；操作手柄设置清晰的分合位置指示，运维人员可直观判断断路器当前工作状态，手柄操作力经过适配调校，既保证分合闸动作的可靠到位，又避免操作力过大增加运维负担；外壳采用高强度阻燃绝缘材料，既可以耐受分断短路电流时产生的内部电弧冲击，防止电弧外溢引发安全事故，也能避免外部环境的粉尘、潮气侵入内部机构，提升不同工况下的运行可靠性。

设计过程中优先考虑安装适配性与运维便利性，整体采用模块化紧凑结构，在保证内部灭弧室、操作机构、脱扣器等组件排布合理的前提下，尽可能压缩外形体积，减少在配电柜、控制柜内的空间占用；上下两端的接线端子排布对齐三相回路的常规相序，接线操作空间充足，可适配不同线径的铜芯电缆或铜排连接，端子处设置防松结构，避免长期运行中因振动、热胀冷缩出现接线松动发热的问题；安装尺寸符合低压电器行业通用安装规范，可适配标准导轨安装或螺栓固定安装两种方式，能够直接替换同规格的老旧断路器，无需对原有柜体安装位进行额外改造，降低配电系统升级改造成本。

外形设计上采用方正的一体式壳体结构，表面无多余凸起，既方便多台断路器并排紧密安装，提升柜内空间利用率，也能减少表面积灰，日常清洁维护更加便捷；壳体表面的散热槽经过优化排布，在不降低壳体防护强度的前提下，提升长期带载运行时的散热效率，降低温升对内部元件寿命的影响；整体结构的安装边界充分考虑柜内布线的安全距离要求，安装后与柜体其他元件、柜体侧壁的距离满足电气安全规范，避免出现绝缘距离不足引发的爬电、击穿风险。
