工业立式钣金电气控制柜结构设计

这款立式钣金电气柜体，主要面向工业车间配电、设备就近控制、小型自动化产线动力分配等场景使用，可直接安装在生产现场立柱、墙面或是独立落地放置，承担回路分断、元器件承载、防护隔离的核心作用，能够将断路器、接触器、接线端子排、小型PLC等电气元件规整收纳在封闭腔体内部，避免车间内的粉尘、切削液飞溅、意外磕碰对电气元件造成损伤，同时降低人员误触带电部件的安全风险。

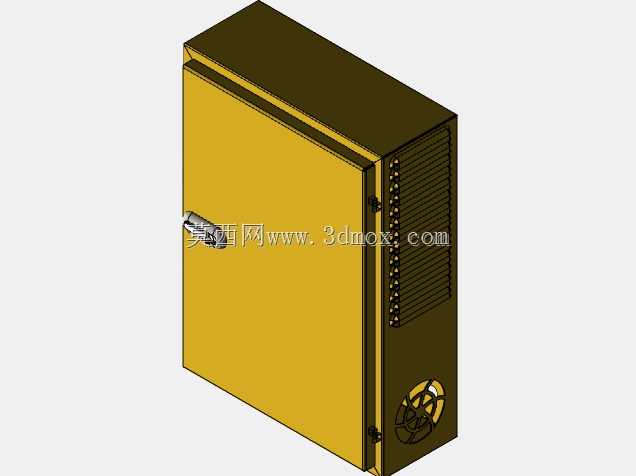

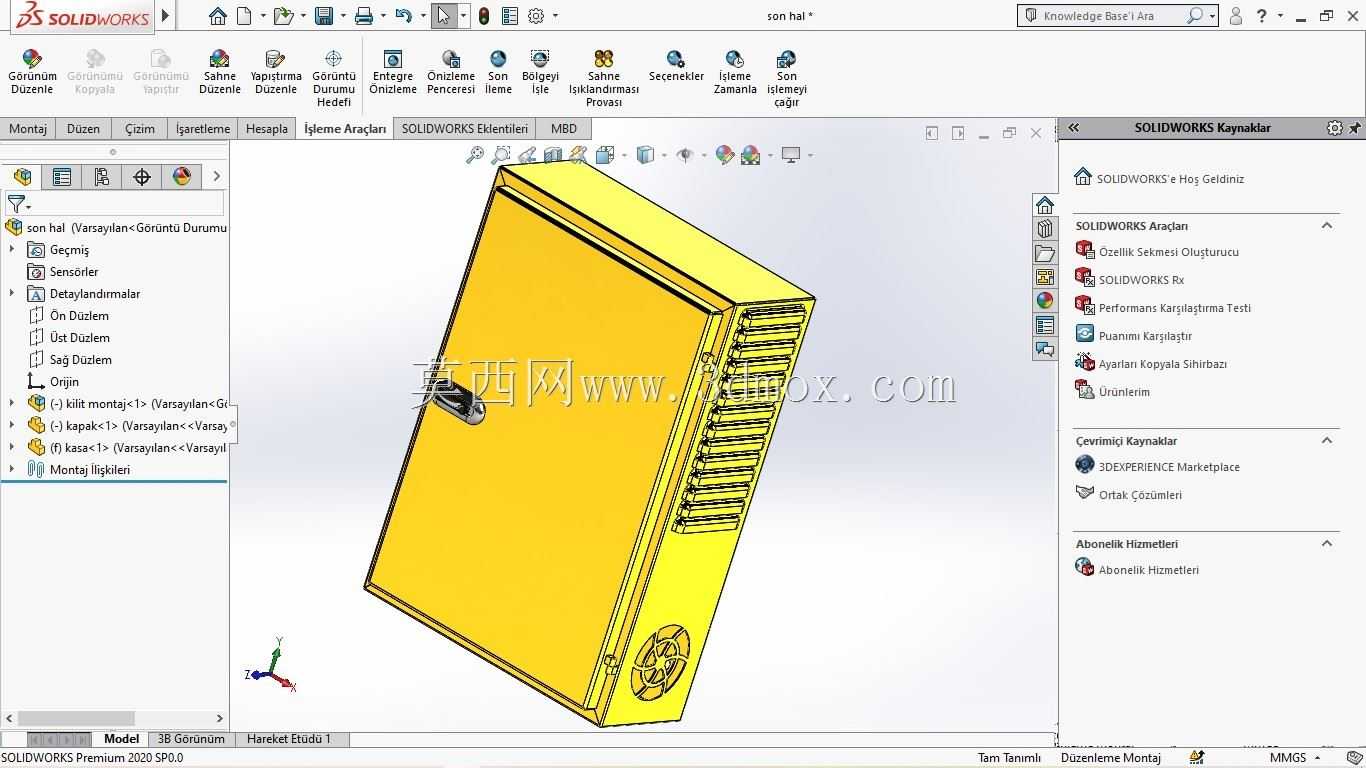

在功能特性设计上，柜体采用单开门侧开结构，配套嵌入式旋转锁具，日常运维时可快速开门检修，闭合后锁具可实现可靠锁紧，满足工业现场的防护要求；柜体侧部设计了多组横向排布的通风格栅，底部预留轴流风机安装位，可形成下进风、侧出风的散热风道，当柜内安装发热功率较大的变频、伺服类元件时，可快速将柜内积热排出，避免高温导致元件寿命衰减、工作异常。柜体整体采用冷轧钢板弯折成型，所有拼接边都做了压边咬合处理，既提升了柜体整体的结构刚性，避免运输、安装过程中出现形变，也减少了拼接缝隙，提升整体防尘能力。

设计过程中优先考虑了钣金加工的工艺合理性，所有弯折处都预留了标准折弯余量，避免折弯开裂，柜体内部预留了多组安装梁固定孔位，可根据实际元件排布需求灵活调整安装导轨、层板的位置，适配不同的元件配置方案；门板内侧预留了标识牌、走线槽的安装空间，方便后期整理柜内走线、粘贴回路标识。在安装边界上，柜体背部预留了四个壁挂安装孔，可直接通过膨胀螺栓固定在承重墙面，底部也预留了落地安装的固定脚位，可搭配配套底座落地放置，柜体进出线位置预留了敲落孔，施工时可根据线缆走向选择对应位置开孔，无需现场二次切割加工，大幅降低现场施工的工作量。柜体表面采用黄色静电喷塑处理，既符合工业现场安全警示的配色要求，也具备较好的耐锈蚀、耐刮擦能力，可适应多粉尘、轻度潮湿的工业车间环境，长期使用也不易出现漆面脱落、锈蚀的问题。
