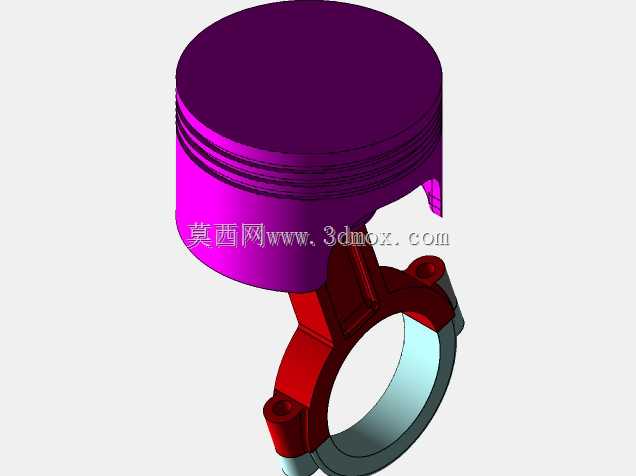

V12发动机配套活塞连杆组合结构

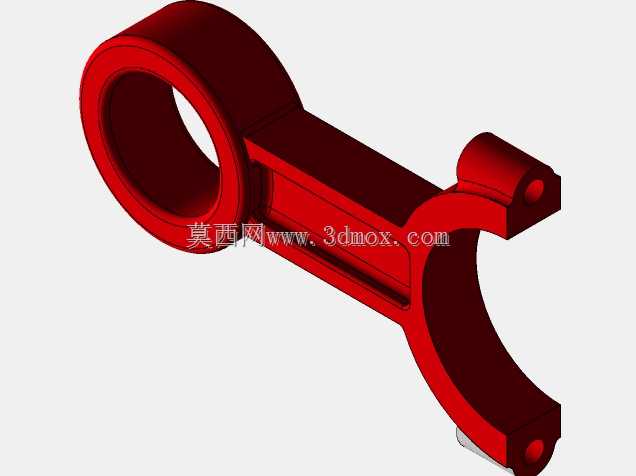

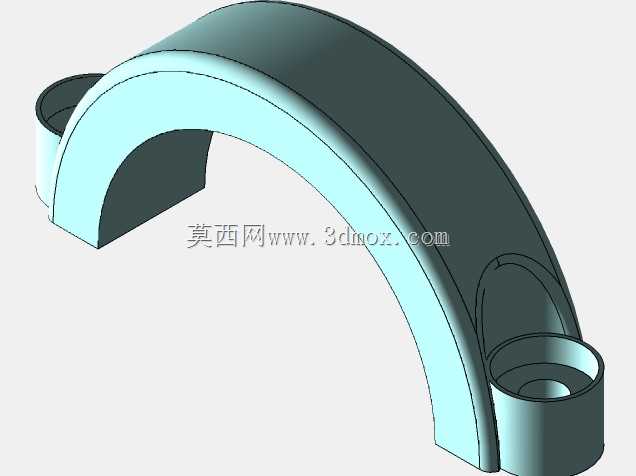

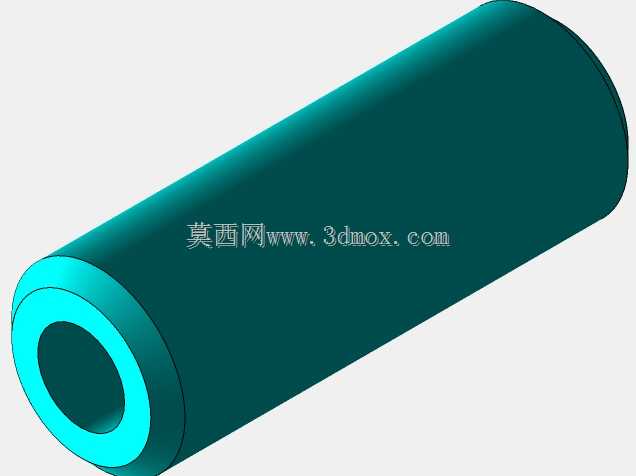

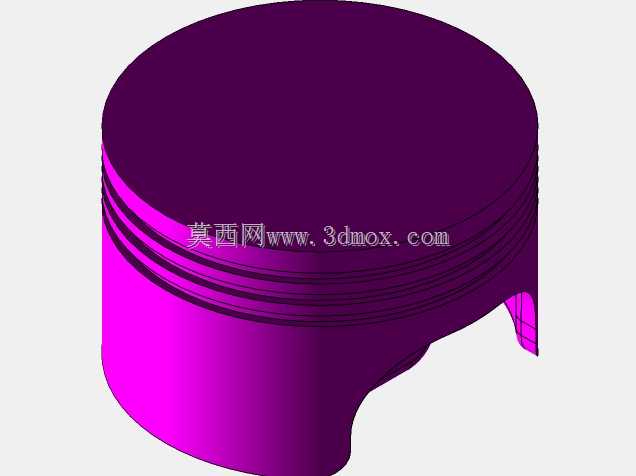

该结构是大排量V12内燃机核心运动组件，主要应用于高端乘用车辆、高性能赛车以及大马力特种动力装备的动力舱内，是将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心传动部件，直接决定发动机的动力输出效率、运转平顺性与整机可靠寿命。在实际运行过程中，活塞头部直接承接燃烧室点火后产生的高温高压燃气推力，通过活塞销将作用力传递至连杆，再由连杆带动曲轴做连续回转运动，最终把燃料燃烧的化学能转化为可驱动车辆行进的旋转机械能，整套组件需要在每分钟数千转的高频往复工况下持续工作，同时承受交变热负荷、冲击载荷与高速摩擦损耗。从设计思路来看，活塞顶部采用适配V12发动机燃烧室构型的平顶轮廓，头部预留多道环槽结构，用于安装气环与油环，分别实现燃烧室密封、缸壁多余机油刮除的功能，避免燃气下窜与机油上烧的问题；活塞裙部做了适配缸套配合间隙的型面优化，在保证往复运动导向精度的同时，预留热膨胀余量，避免高温工况下出现卡缸故障。连杆部分采用分体式连杆盖设计，通过螺栓紧固结构与连杆大头形成完整的轴瓦安装孔，用于包覆曲轴连杆轴颈，保证动力传递过程中连接结构的刚性与定位精度，连杆杆身采用变截面过渡设计，在保证结构强度、抗疲劳性能的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷冲击。从安装边界来看，活塞外径与对应发动机缸筒内径为精密间隙配合，安装时需保证活塞环开口按规定角度错开，连杆大头轴瓦安装孔与曲轴连杆轴颈的配合间隙需严格控制在设计公差范围内，连杆小头通过活塞销与活塞销座孔连接，整套组件安装完成后需做动平衡校验，保证V12发动机多缸运转时的动平衡一致性，避免高转速下出现异常振动。整套结构的尺寸设计完全匹配V型12缸发动机的缸心距、冲程参数与燃烧室布局，兼顾了高负荷下的结构强度与高速运转的轻量化需求，能够满足大排量V12发动机高功率输出、高平顺性运行的使用要求。
