立式安装式压缩空气驱动动力装置结构

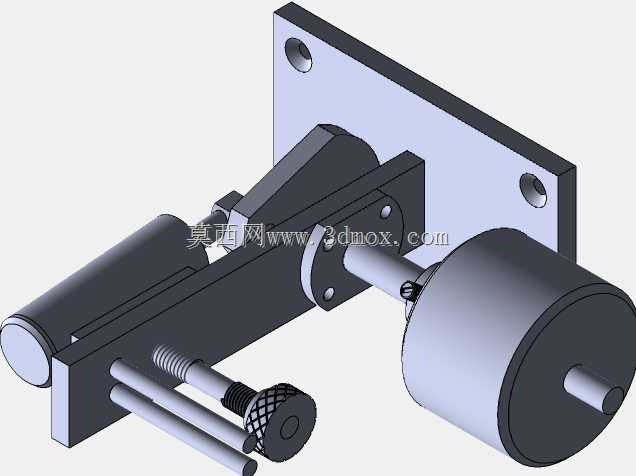

该气动动力装置主要面向小型气动设备配套、教学演示实验、低压动力输出场景设计，可作为小型气动工具、实验台架动力源、简易传动演示机构的核心动力单元，依靠压缩空气膨胀做功实现旋转动力输出，无需燃油供给或外接高压电源，在无防爆要求的教学场景、小型低压气动设备配套场景中可替代微型电机提供稳定的低速动力输出。整套装置采用立式安装板集成设计，核心做功单元、传动调节组件、动力输出轴全部集成在一块带安装孔的立式金属基板上，基板上预设的两个沉头安装孔可直接通过螺栓固定在垂直安装面或实验台架立板上，安装边界清晰，无需额外设计复杂的安装转接结构，整体结构紧凑，横向伸出的做功缸体与输出轴布局合理，不会与周边安装结构产生运动干涉。设计过程中优先考虑了结构的易拆装性与调节便利性，做功单元采用平行双缸布局保障动力输出的平顺性，避免单缸气动装置做功间隔过大导致的输出转速波动问题；传动侧设置的带滚花调节旋钮可对进气行程或做功相位进行微调，无需拆解整体结构即可完成动力输出特性的调整，适配不同气压下的动力输出需求；动力输出端采用圆柱轴伸结构，可直接通过联轴器连接负载端，也可加装带轮、齿轮实现动力的换向或减速传递。整套装置的外形尺寸适配小型实验台架的安装空间，所有运动部件均设置在基板内侧，外露部件无尖锐棱角，在教学演示场景中可降低操作磕碰风险；各连接部位采用标准紧固件装配，易损密封件可快速更换，日常维护无需专用工装。装置的进气接口预留了标准接插位置，可直接连接常规气动管路的快插接头，接入0.3-0.6MPa的常规压缩空气即可稳定工作，输出转速与扭矩可通过进气压力调节实现线性调整，相比同功率等级的微型电机，该装置在易燃易爆环境周边的演示场景中使用安全性更高，不会产生电火花风险，同时整套结构的传动路径完全外露，可直观观察气动做功到旋转输出的完整传动过程，非常适合作为机械原理教学的具象演示载体，帮助学习者理解气动动力转换、曲柄传动的基本工作逻辑。
