离网光伏直流储能充电控制装置

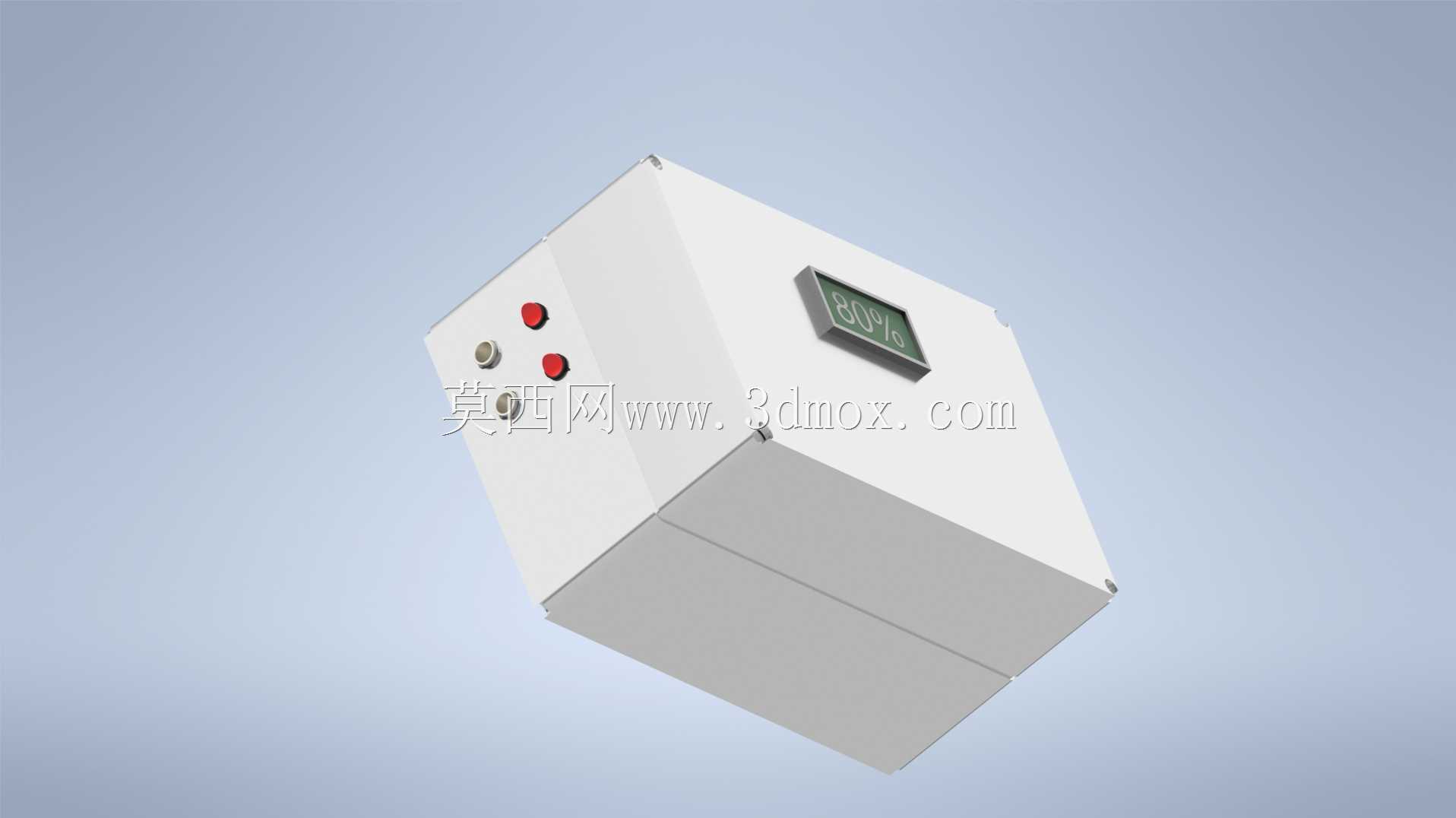

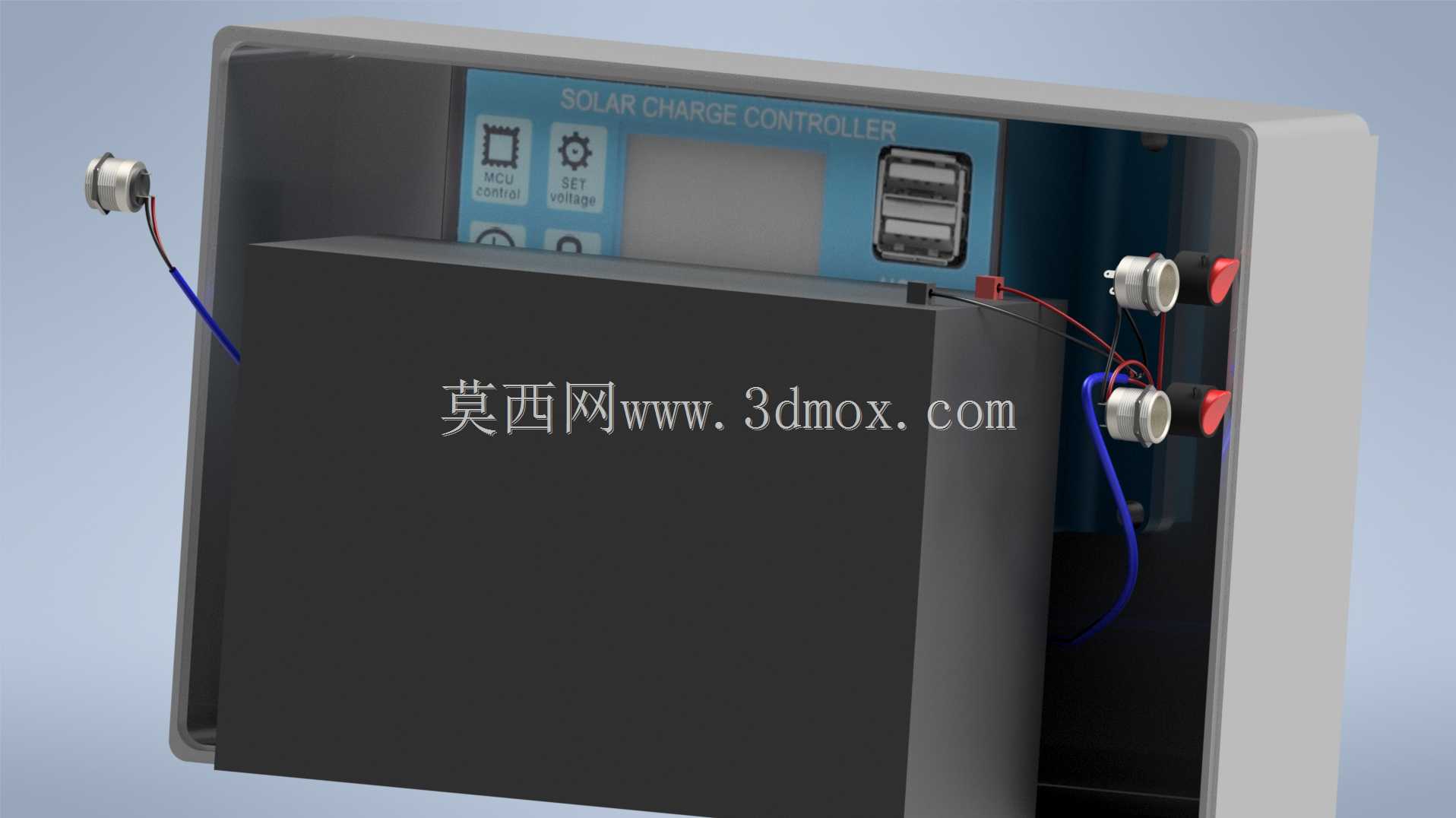

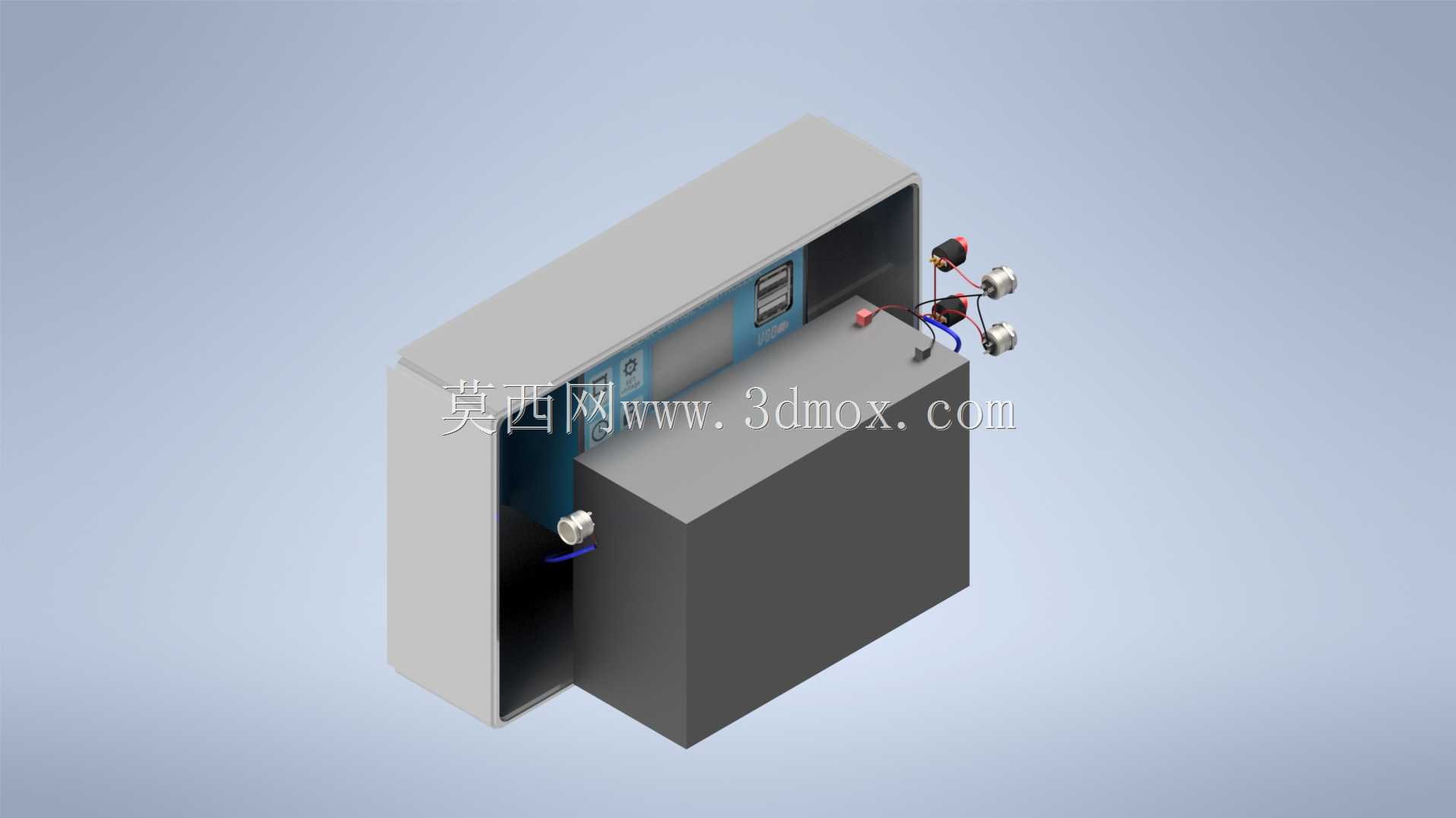

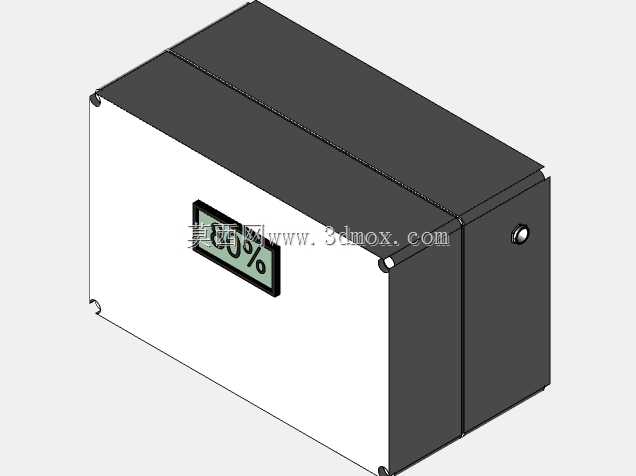

该装置主要面向中小型离网光伏发电场景设计，可广泛应用于户用分布式光伏储能系统、户外通信基站光伏供电单元、野外监测设备太阳能供电模组、牧区及偏远无电区小型光伏供电系统等场景，核心作用是衔接光伏板与储能电池组、直流负载，完成整个光伏供电链路的充放电管控，避免储能电池出现过充、过放、反接、过载等异常工况，保障直流供电系统长期稳定运行。从功能特性来看，装置内置多回路管控逻辑，可实时采集光伏输入端的电压电流参数、储能电池的剩余容量与端电压数据、负载端的输出功率状态，自动匹配光伏板的最大功率输出点，提升光伏电能的转化利用效率；当电池电压达到充满阈值时自动切断充电回路，避免持续大电流充电导致电池极板硫化、鼓包甚至漏液失效；当电池电压跌落至放电下限阈值时自动切断负载输出回路，防止电池深度放电缩短循环使用寿命；同时内置反接保护、过流保护、短路保护机制，当外部接线极性接反、负载侧出现短路故障时，可快速切断回路，不会烧毁内部电路元件，故障排除后可自动恢复正常工作状态。从设计思路来看，整体采用嵌入式壳体集成布局，将控制电路板、显示交互模块、接线端子、状态指示组件全部整合在封闭式防护壳体内，壳体采用阻燃绝缘工程塑料材质，兼顾绝缘防护性能与结构强度，可适应户外多尘、小幅溅水的安装环境；内部电路板采用分区布局，将高压功率回路与低压信号采集回路做物理隔离，减少功率器件通断时对信号采集精度的电磁干扰；显示模块设置在壳体正面的可视区域，可直观展示当前电池电压、充电电流、负载功率、工作状态等信息，无需外接额外检测设备即可快速掌握系统运行情况；接线端子全部布置在壳体侧部，每个端子旁标注清晰的接线标识，区分光伏输入、电池连接、负载输出的不同接线位，降低现场接线的出错概率，端子采用压接式锁紧结构，可适配不同线径的铜芯导线，接线后拉扯不易松脱，保障长期通电的接触可靠性。从安装边界来看，壳体采用方正嵌入式结构，背部预留标准安装固定孔位，可直接嵌入到光伏储能机柜的预留安装位中，也可通过壁挂支架固定在墙面或设备支架上，整体外轮廓尺寸适配常规小型光伏控制箱的安装空间，接线端预留足够的导线弯折空间，安装后不会出现导线过度弯折挤压绝缘层的问题，侧部接线的布局也方便后期运维时的线路检修与故障排查，无需将整个装置从安装位拆下即可完成接线调整与参数检测。
