DN250蒸汽集管带阀组及冷凝水出口结构

　　在工业蒸汽输配系统的车间支管段、换热站分配单元以及工艺设备集中供汽场景中，这类大口径蒸汽集管是核心的蒸汽分配载体，区别于普通等径直管，DN250规格的集管需要同时承接主蒸汽管路来汽，向多个下游用汽点位稳定输送参数一致的饱和或过热蒸汽，同时还要处理管段内产生的冷凝水、超压泄放等实际运行问题，避免水击、超压等常见管路故障。

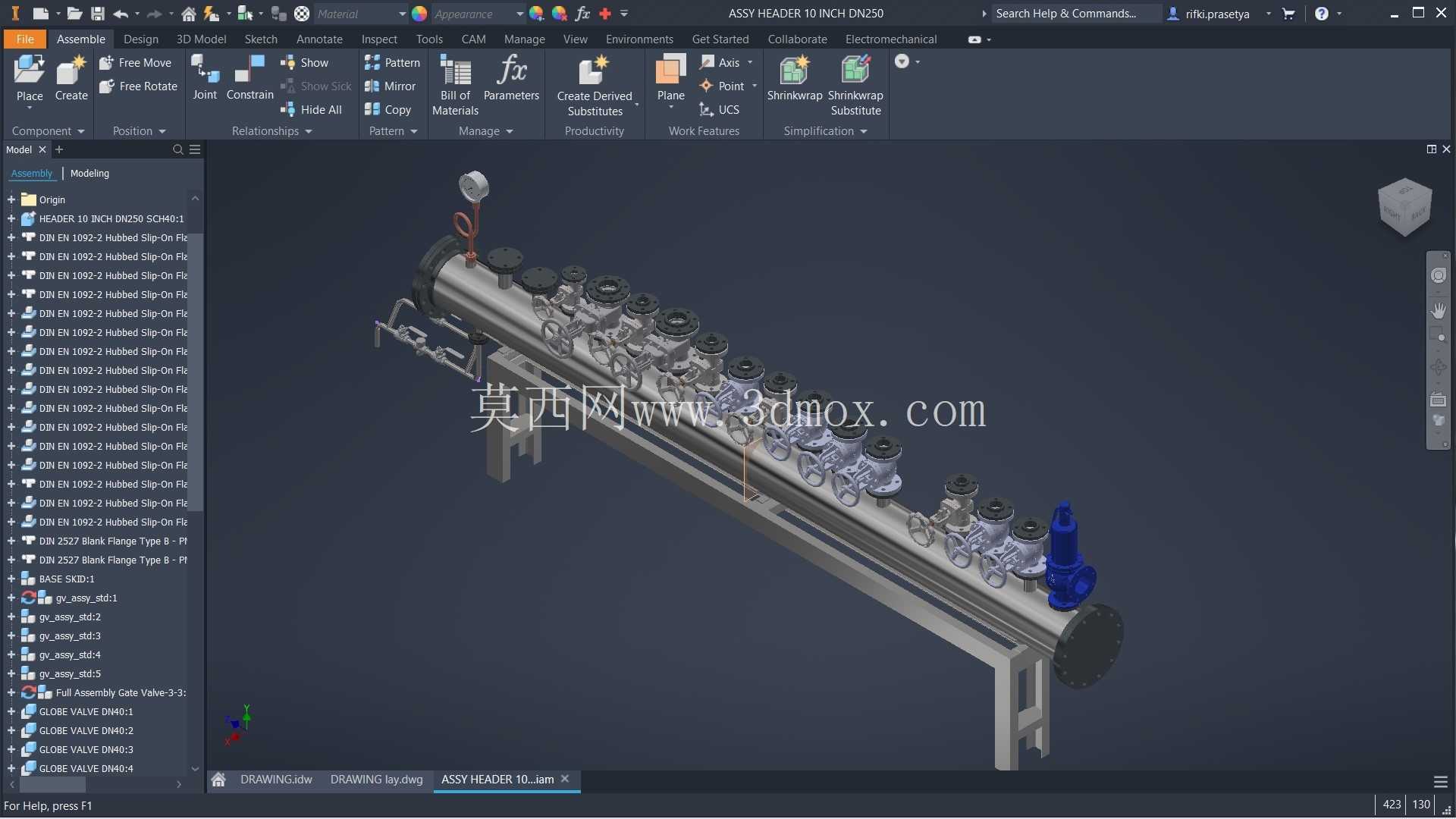

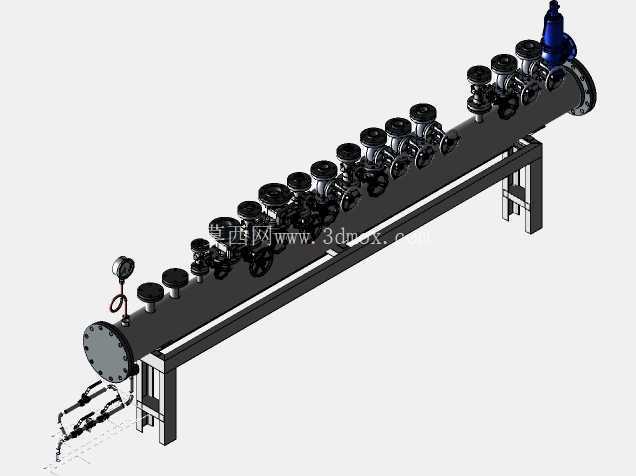

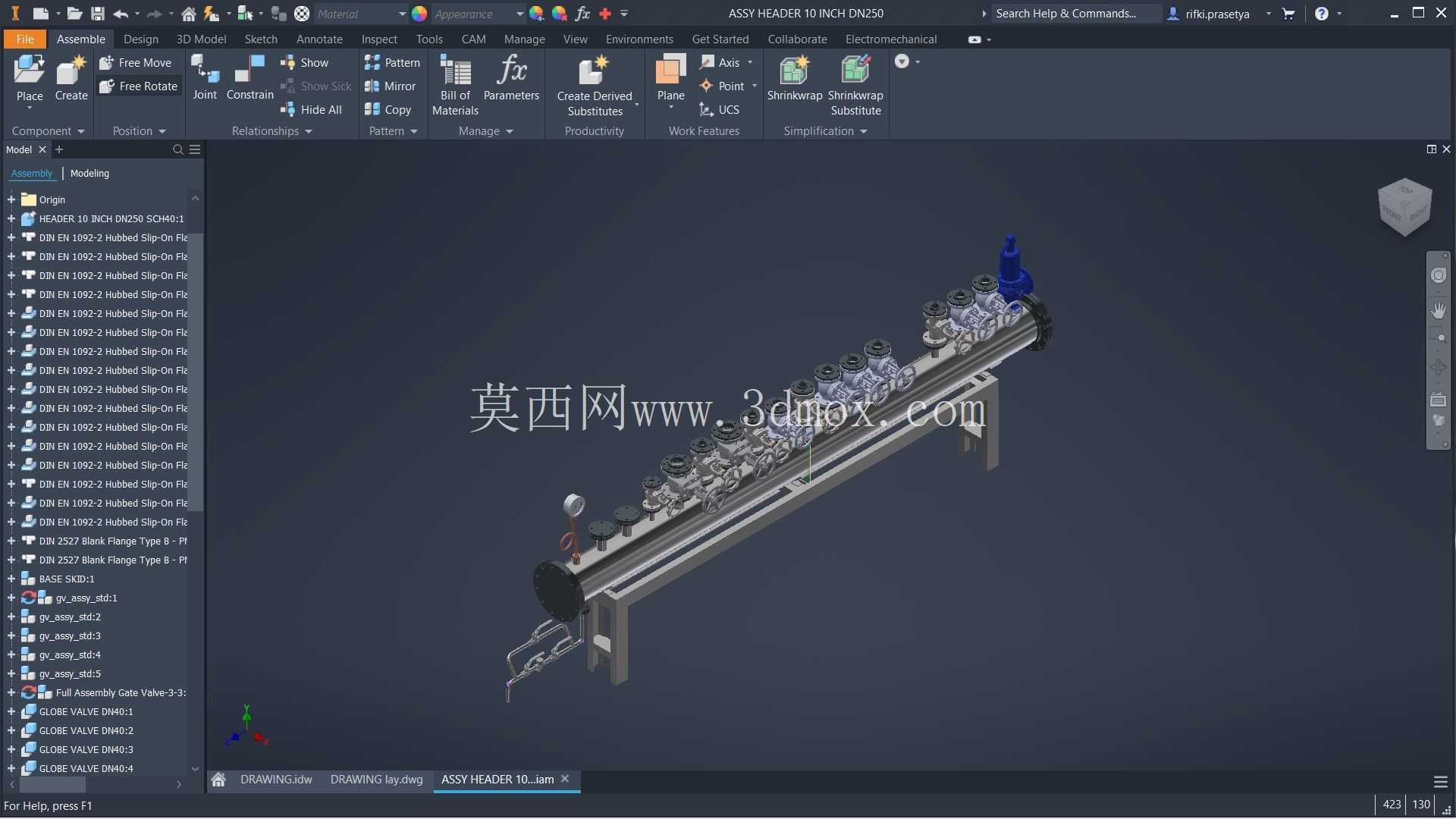

　　从结构设计逻辑来看，整个集管采用卧式长筒体布局，筒体两端采用标准封头封堵，底部设置两组型钢焊接支架作为支撑结构，支架的安装孔位间距、支腿高度都预留了现场安装调整余量，既可以直接架设在混凝土基础上通过膨胀螺栓固定，也可以适配钢结构管廊的横梁安装尺寸，筒体的安装水平度公差控制在千分之一以内，避免冷凝水在筒体内局部淤积无法排出。筒体上共设置3个侧向入口接口，接口采用法兰连接形式，法兰密封面匹配蒸汽管路常用的突面形式，可对接不同方向来的主蒸汽管路，减少现场管路弯折的施工量，每个入口接口附近都设置了独立的截止阀组，可单独切断对应来汽支路，方便单支路检修时不影响整个集管的其他通路运行。

　　沿筒体轴向均匀排布的多组出口阀组，每个出口都配置了独立的切断阀，阀组的安装间距充分考虑了手动操作的空间余量，相邻阀门手轮之间的净距不小于100mm，避免操作时互相干涉，每个出口接口的通径匹配下游常见的用汽支管规格，可直接对接设备进汽口或者次级分配管路。在筒体靠近端部的高位位置设置了弹簧式安全阀接口，安全阀的整定压力可根据系统工作压力调整，当筒体内蒸汽压力超过设定阈值时自动起跳泄放，泄放口朝向无人操作的安全侧，避免泄放时的高温蒸汽伤及操作人员。

　　筒体的低位侧设置了专用的冷凝水出口，出口位置选在整个筒体的最低点，同时筒体在安装时向冷凝水出口侧保持微小的坡度，确保管内形成的冷凝水可以在重力作用下自然汇流到出口位置，外接疏水阀组即可实现冷凝水的自动排出，避免蒸汽带水进入下游用汽设备造成水击，损坏设备密封或者加热部件。整个集管的所有接口位置都做了补强处理，避免开孔造成筒体局部强度不足，焊接位置都做了圆滑过渡处理，减少应力集中，适配蒸汽管路周期性温度变化带来的热胀冷缩应力，支架与筒体之间预留了热位移间隙，可补偿筒体受热后的轴向伸长量，避免管路热应力拉裂焊缝或者损坏接口密封件。

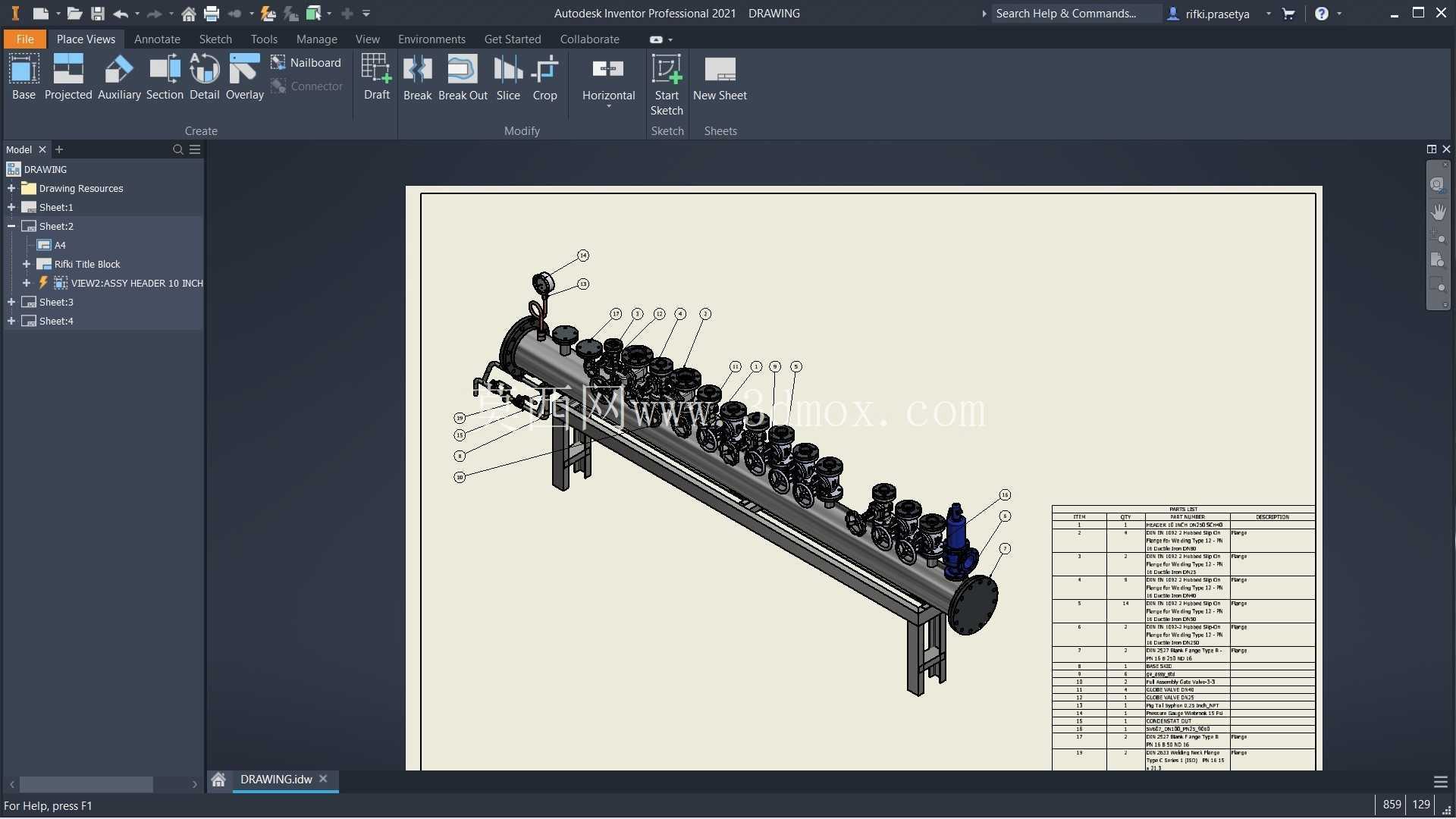

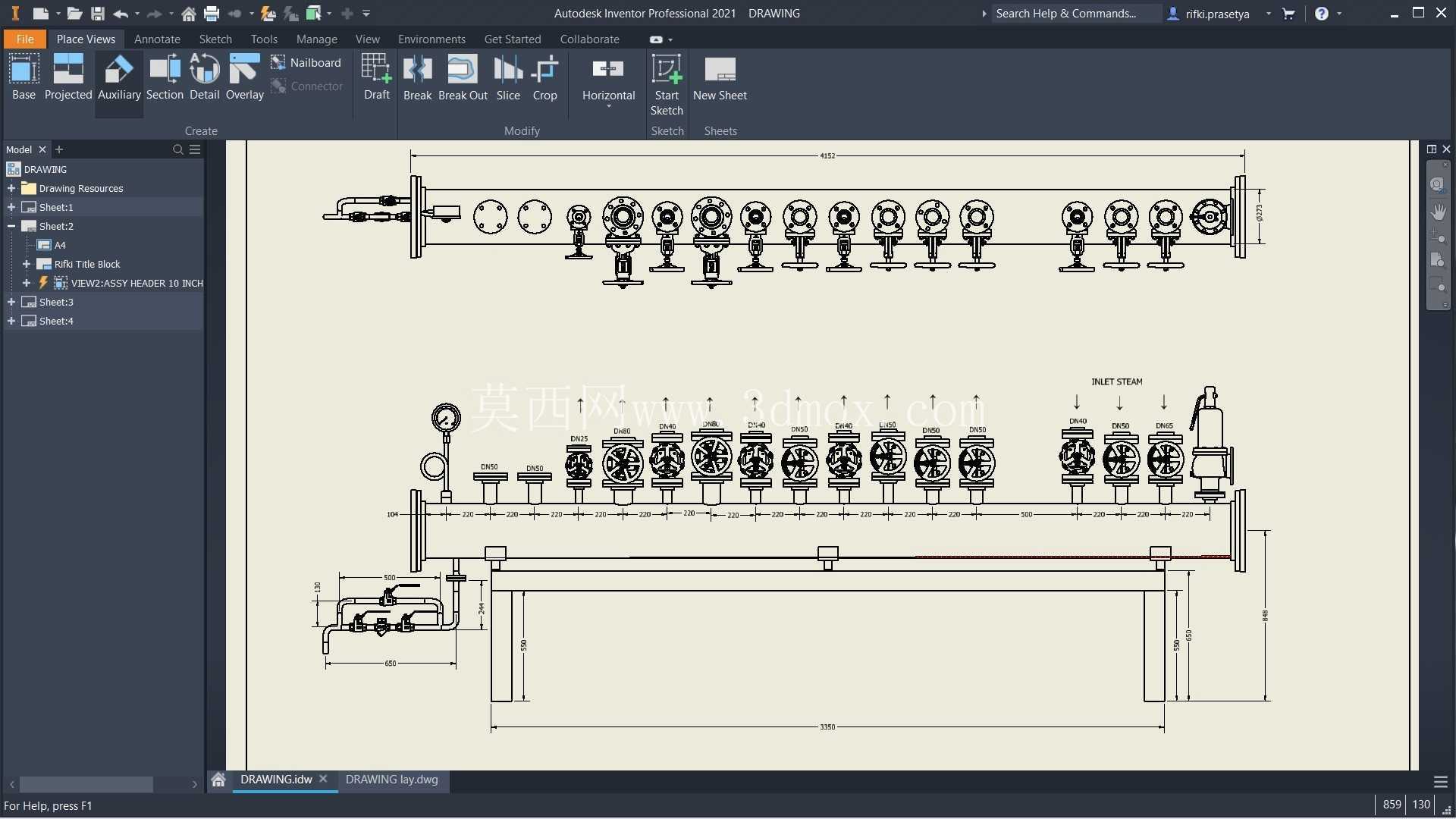

　　在实际选型应用中，这类集管通常安装在主蒸汽管路进入用汽区域的节点位置，替代多组三通拼接的分散管路结构，减少管路泄漏点，同时让各个支路的蒸汽压力更均衡，避免离主入口近的支路压力过高、远端支路压力不足的问题。建模过程中所有接口的法兰尺寸、阀门安装尺寸、支架定位尺寸都严格按照管路附件的实际安装尺寸绘制，可直接用于管路布置的碰撞检查，提前预判现场安装时阀门操作空间、管路对接位置的冲突问题，也可作为预制加工的尺寸参考，减少现场施工的反复调整工作量。
