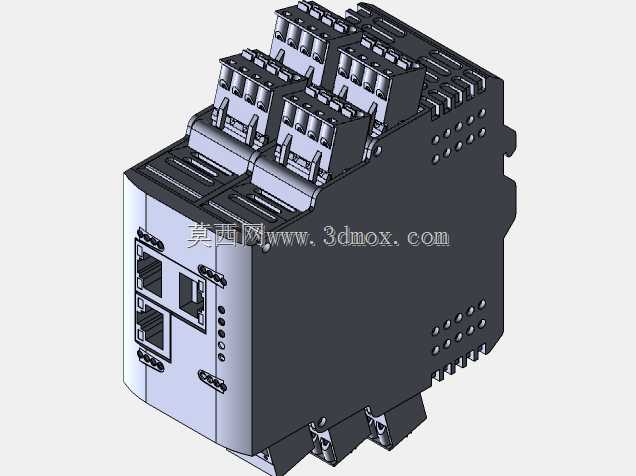

工业导轨式多端口信号采集控制模块

这款导轨式多端口信号采集控制模块，主要面向工业自动化产线、智能配电控制柜、分布式IO采集站点等场景使用，是现场设备层与控制层之间实现信号交互的核心中转部件，能够对接多组现场传感器、执行器的输入输出信号，完成信号的规整、隔离与中转传输，解决工业现场多设备信号分散、布线杂乱的问题，大幅简化控制柜内部的接线复杂度，提升现场信号传输的抗干扰能力。从实际功能来看，模块上部设置多组快接式接线端子排，每排端子对应独立的信号通道，可分别接入数字量输入、数字量输出类的现场信号，端子采用按压式快接结构，无需额外工具即可完成导线的压接固定，能够适配常规0.5-2.5平方毫米的多股工业控制导线，接线稳固不易松脱，适配工业现场长期振动的使用环境。模块正面配置多组以太网通讯端口，可实现与上位PLC、人机界面或者相邻采集模块的总线通讯，端口旁设置独立的状态指示灯，能够直观反馈每一路通道的通断状态、通讯状态以及模块供电状态，现场运维人员无需借助额外检测工具，即可快速判断模块运行状态，排查线路故障。在设计思路上，模块整体采用标准DIN导轨安装结构，背部设置弹性卡扣，可直接卡装在控制柜内标准35mm宽度的电气安装导轨上，无需额外打孔固定，安装拆卸都十分便捷，能够和同规格的断路器、继电器、开关电源等电气元件并排安装，充分利用控制柜内部的安装空间。模块整体外形规整，宽度适配多通道模块的标准安装尺寸，相邻模块安装时预留有足够的散热间隙，外壳采用阻燃级工业工程塑料材质，表面做哑光抗静电处理，两侧设置多组散热通孔，能够保证模块在-20到60摄氏度的工业环境温度下长期稳定运行，避免内部电路积热引发的运行故障。模块的接线区域与通讯区域做了明确的物理分区，上部强电信号接线区与下部弱电通讯区之间设置隔离筋，能够避免强弱电信号之间的串扰，提升信号传输的稳定性，同时所有外露的金属部件都做了防锈防腐蚀处理，能够适配多粉尘、轻度潮湿的工业现场环境，长期使用不会出现触点氧化、接触不良的问题。在安装边界上，模块安装后上下方向预留不小于30mm的走线空间，左右方向与相邻电气元件预留不小于10mm的散热间隙即可，接线完成后导线弯曲半径不小于导线直径的4倍，避免导线内部线芯断裂，整体安装布局完全符合工业控制柜的电气布线规范，能够直接集成到各类标准工业控制系统中使用。
