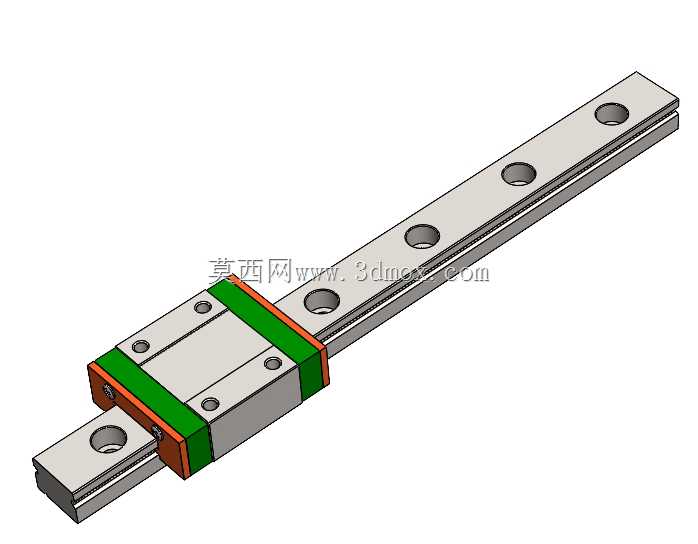

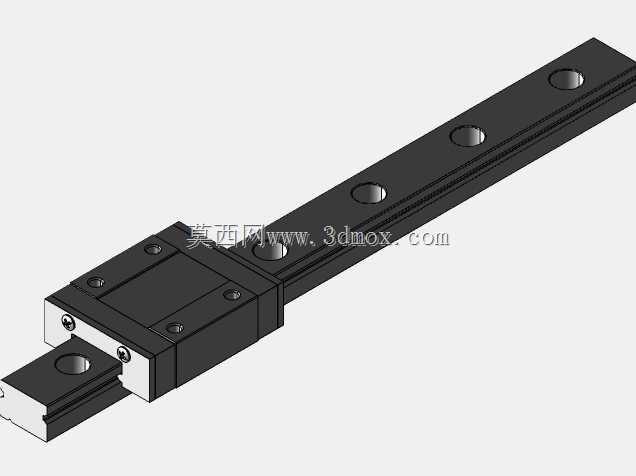

微型滚珠LML12B直线滑动导轨结构

这款微型线性滑动导轨是轻载直线传动场景下的核心导向部件，广泛应用于桌面级数控加工设备、小型自动化检测工位、精密光学调整平台、3D打印运动轴、实验室精密位移装置以及小型电子组装生产线的滑台模组中，承担着为运动负载提供高精度直线导向、抵消侧向倾覆力矩、保障往复运动平顺性的核心作用，是小行程、轻负载、高精度要求的自动化设备里不可替代的基础传动零件。

从功能特性来看，该款导轨采用滚珠循环滚动的传动结构，滑块与导轨轨身之间通过钢珠的滚动接触实现低阻力滑动，相比传统滑动摩擦导轨摩擦阻力可降低至原来的五十分之一，即使在微米级的微进给场景下也不会出现爬行卡顿现象，能够稳定实现高精度的位移控制；滑块两端设计有集成式的防尘密封端盖，能够阻挡加工过程中产生的金属切屑、车间浮尘、切削液雾进入滑块内部的滚珠滚道，避免滚道出现点蚀、卡滞问题，大幅延长部件的无维护运行周期；滑块侧面预留有标准化的油嘴安装位，可定期注入润滑脂维持滚珠与滚道之间的油膜，降低长期运行的磨损量。

在设计思路上，这款导轨针对小安装空间的应用场景做了结构优化，轨身采用12mm宽度的窄型规格设计，整体结构紧凑，能够适配空间局促的小型设备安装需求；轨身上的安装沉孔采用等间距标准化排布，可直接通过沉头螺钉固定在设备的安装基准面上，无需额外加工定制安装位，降低设备的整体加工成本；滑块的安装螺纹孔采用通用的跨距设计，能够直接适配市面上多数标准滑台连接板、负载安装板的孔位，具备极强的互换性，设备维护更换时无需重新调整安装孔位即可快速替换。设计过程中针对滚道的接触角做了优化，采用45度等接触角设计，使得导轨能够同时承受径向载荷、反径向载荷以及双向侧向载荷，在承受偏载、倾覆力矩时依然能够保持稳定的导向精度，不会出现滑块卡滞、精度流失的问题。

从外形尺寸与安装边界来看，该款导轨轨身宽度为12mm，轨身厚度适配小型设备的安装空间需求，单根轨身可根据设备行程需求裁切对应长度，滑块整体外形方正，安装面与导轨基准面的平行度控制在微米级，安装时只需保证设备安装基准面的平面度达标，锁紧安装螺钉后即可获得稳定的导向精度；滑块与轨身的组合高度采用统一的标准尺寸，在多轴并行使用的场景下，无需额外调整垫片即可保证多个滑台的安装面高度一致，大幅降低设备的装配调试难度。导轨的运行行程边界可根据实际使用需求调整滑块的限位位置，两端可加装缓冲限位块避免滑块运行超程脱轨，在有效行程范围内，滑块的往复定位精度可满足多数精密装配、检测、加工场景的精度要求。
