大直径卧式注塑机螺杆组件结构设计

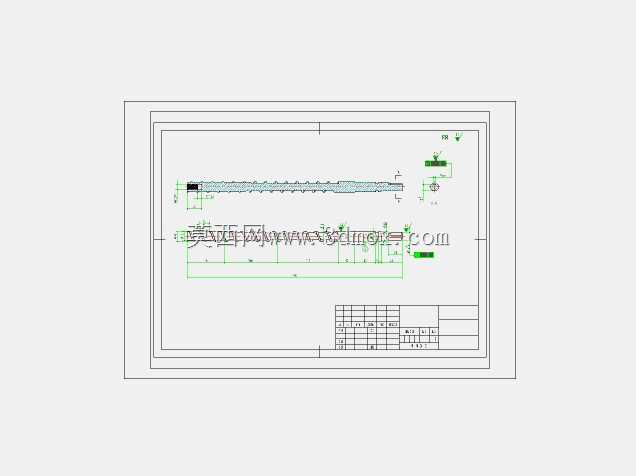

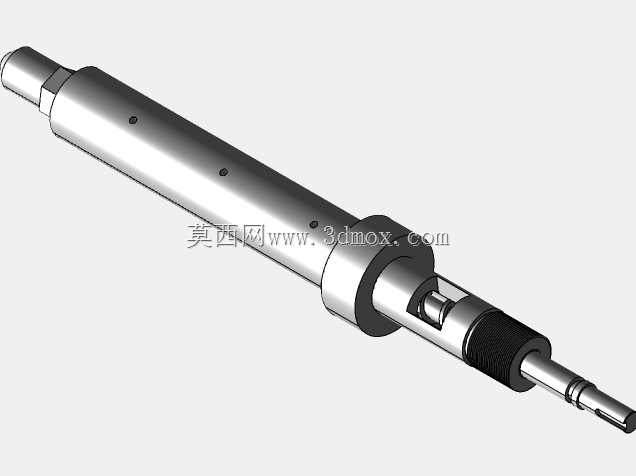

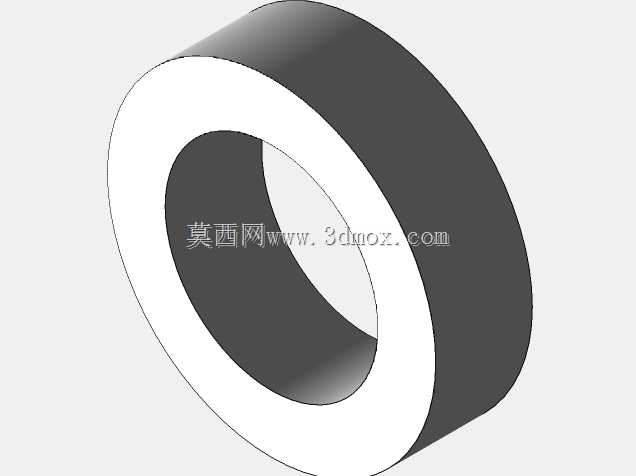

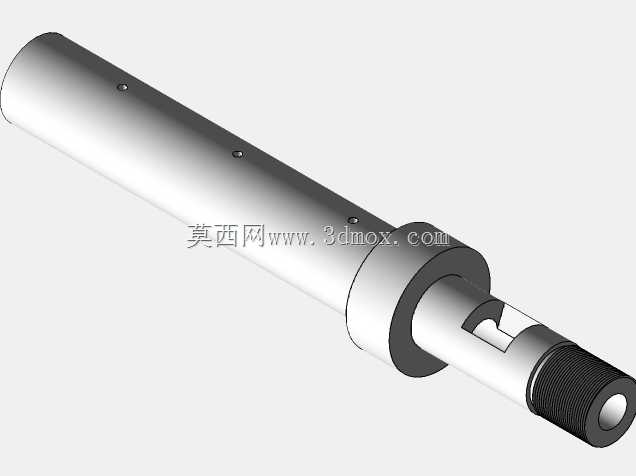

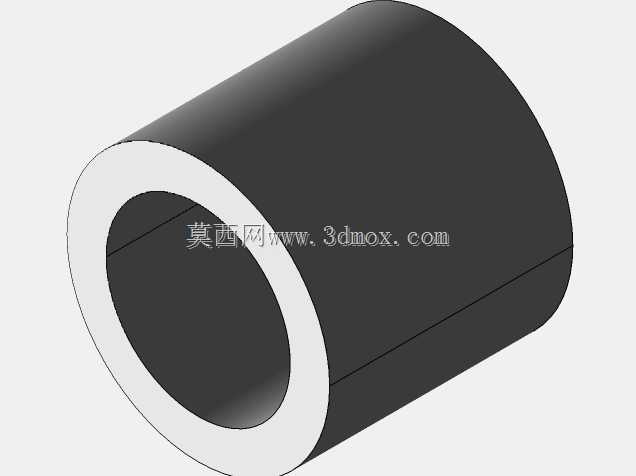

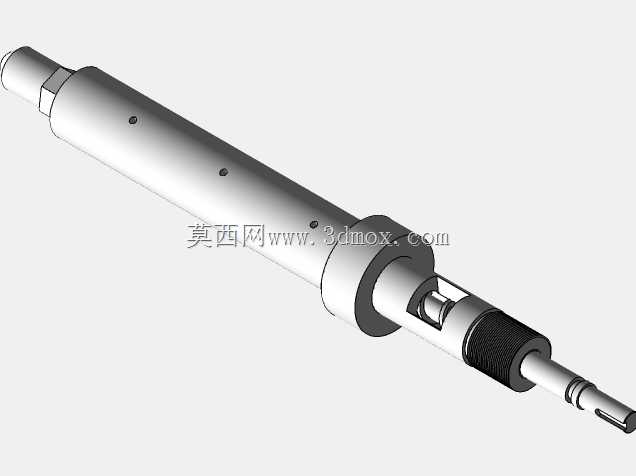

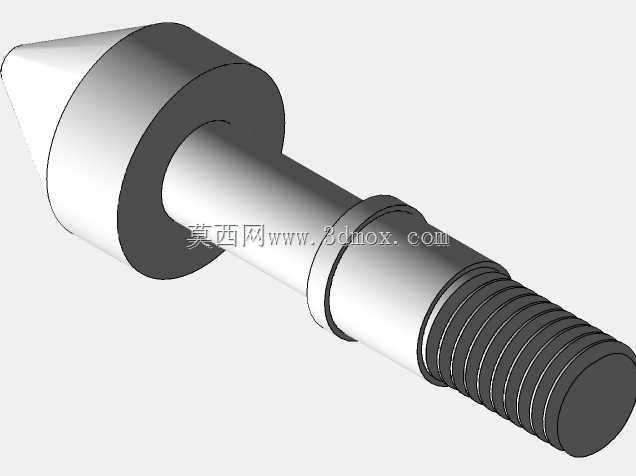

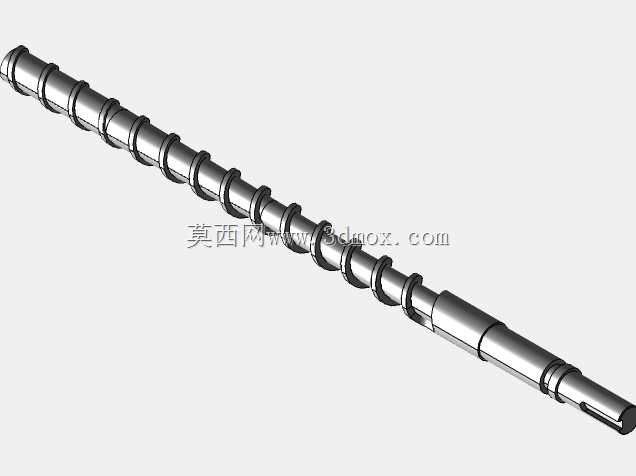

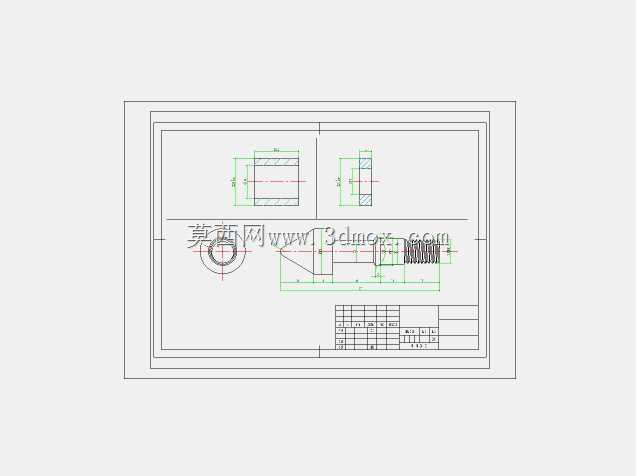

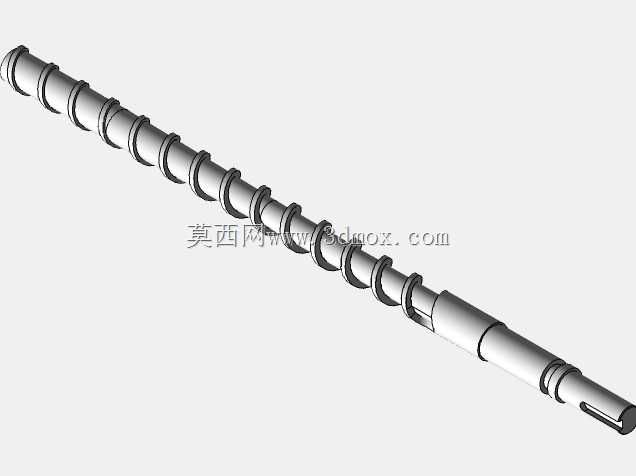

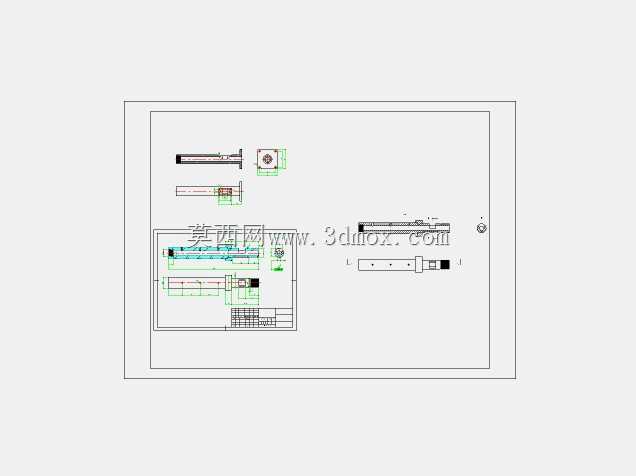

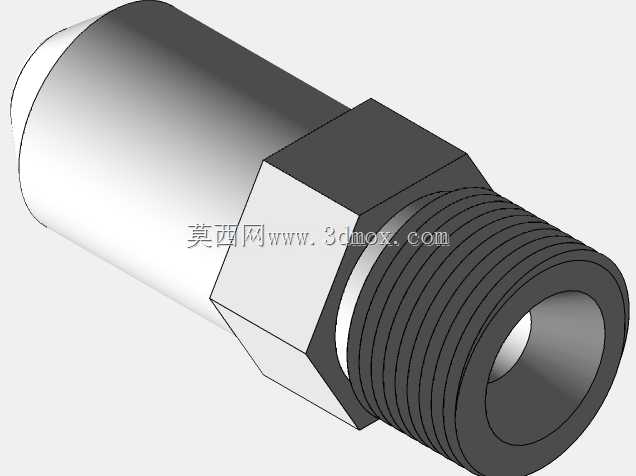

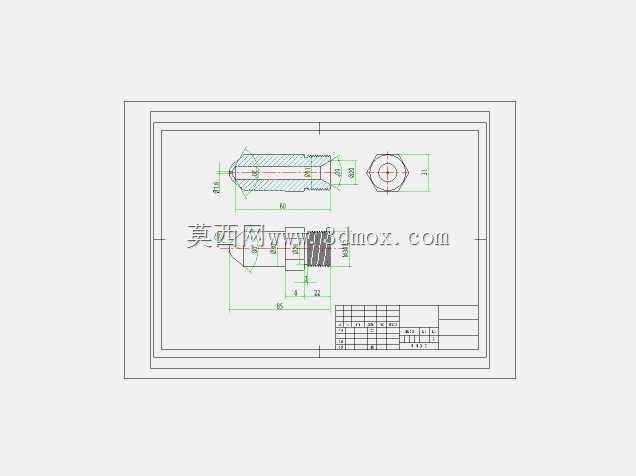

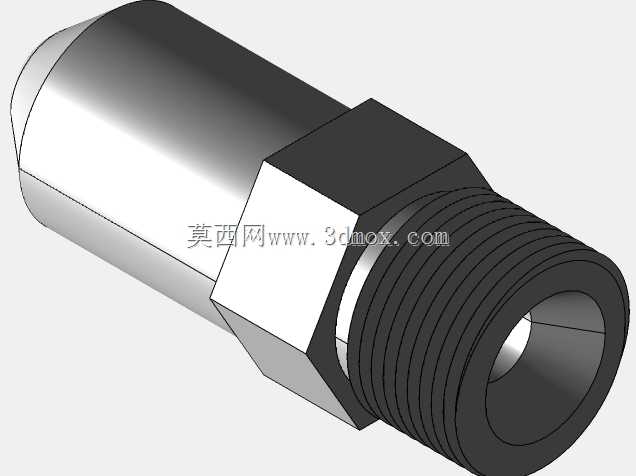

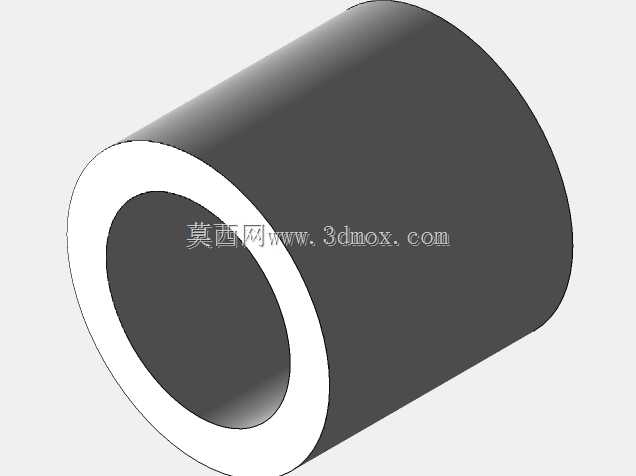

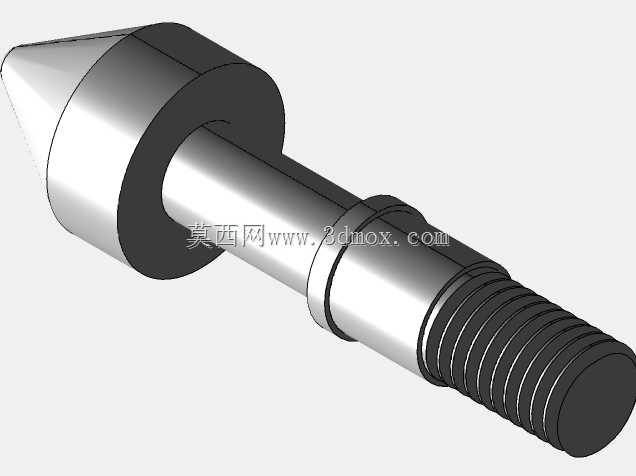

这套螺杆组件是卧式注塑设备塑化系统的核心执行部件，主要适配锁模力较大、单次注射容量较高的卧式注塑成型生产线，广泛应用于家电外壳、汽车内饰件、工业塑料结构件等大中型塑料制品的批量生产场景，承担塑料原料输送、压实、熔融塑化、计量注射及保压补缩的全流程功能，其工作性能直接决定成型制品的密度均匀性、尺寸精度与外观质量。整套组件包含螺杆本体、配套机筒筒体、螺杆尖端结构、止回封胶环等核心配合零件，各部件间采用同轴精密装配设计，螺杆沿筒体轴线做旋转与往复直线复合运动，工作时螺杆旋转将料斗落入的固态塑料颗粒向前输送，通过料筒外部加热圈的热传导与螺杆剪切摩擦生热将原料逐步熔融塑化，熔融塑料在螺杆前端积聚形成注射压力，当熔料达到设定计量值后，螺杆在注射油缸驱动下向前推进，通过前端喷嘴将熔料注入闭合的模具型腔，保压冷却后完成制品成型。设计过程中针对大直径螺杆的长径比做了优化匹配，螺棱升角、螺槽深度沿螺杆进料段、压缩段、计量段做渐变式参数调整，进料段采用较深螺槽保证原料输送效率，压缩段通过螺槽深度逐步收窄实现熔料排气与压实，计量段采用浅螺槽稳定熔料温度与注射压力均匀性；螺杆尖端的止回圈采用滑动式封胶结构，注射动作时熔料压力推动止回圈贴紧密封面，阻断熔料沿螺槽回流的路径，保压阶段可有效维持型腔内压力，避免制品出现缩孔、缺料、飞边等成型缺陷。外形尺寸上螺杆有效工作直径覆盖20mm及以上规格，整体长径比适配通用热塑性塑料加工需求，筒体外部预留加热圈安装位与热电偶测温孔，两端设置定位轴肩与设备料筒座、前端喷嘴法兰的安装接口，装配时需保证螺杆与筒体的同轴度公差，避免运行过程中出现螺棱刮蹭筒壁、组件卡滞的问题，安装边界需匹配对应型号注塑机的射台行程、射胶油缸连接尺寸与喷嘴定位尺寸，确保组件可直接替换适配机型的原有塑化部件，无需对设备主体结构做额外改造。整套结构兼顾了塑化效率与注射稳定性，针对不同熔融粘度的塑料原料可通过调整螺杆头止回间隙、压缩段长度实现适配，能够满足ABS、PP、PE、改性PS等多种常用热塑性塑料的成型加工需求，运行过程中剪切热分布均匀，可有效避免原料过热分解，提升成型制品的力学性能与表面质量。
