重力势能驱动发电概念装置结构设计

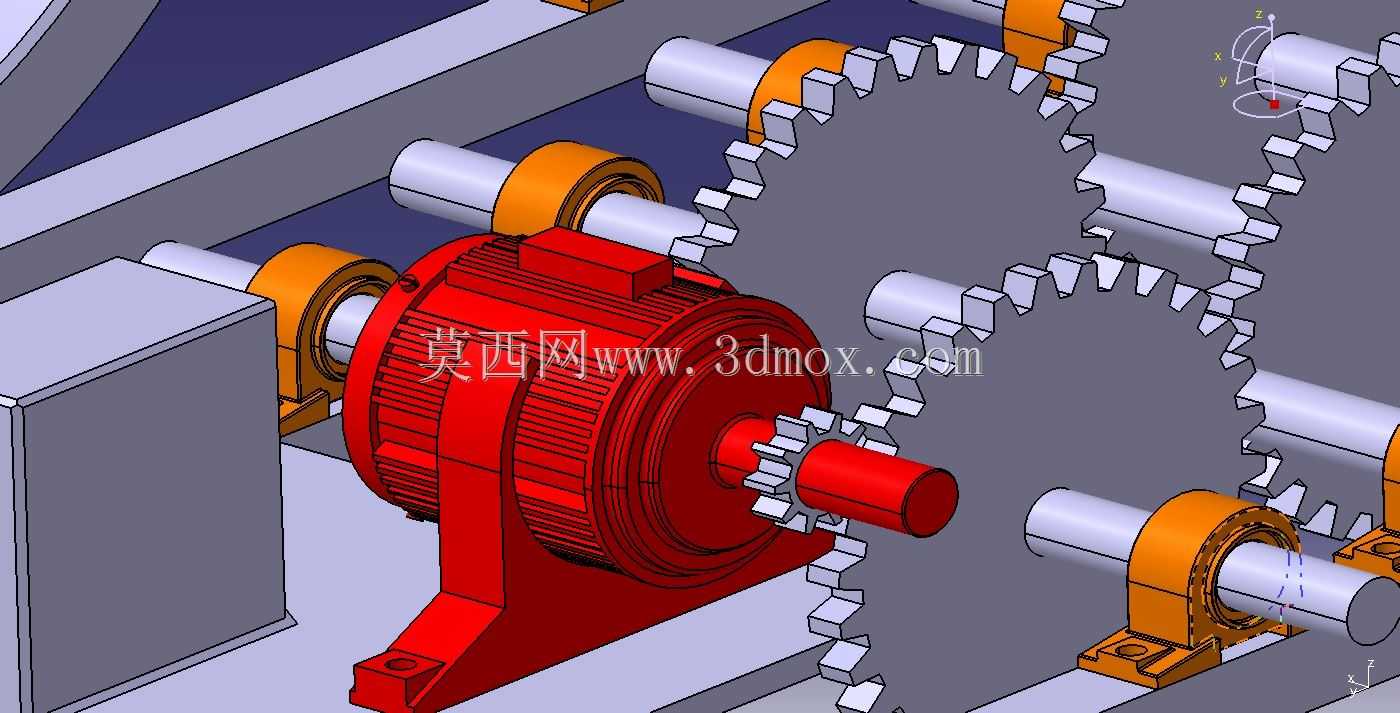

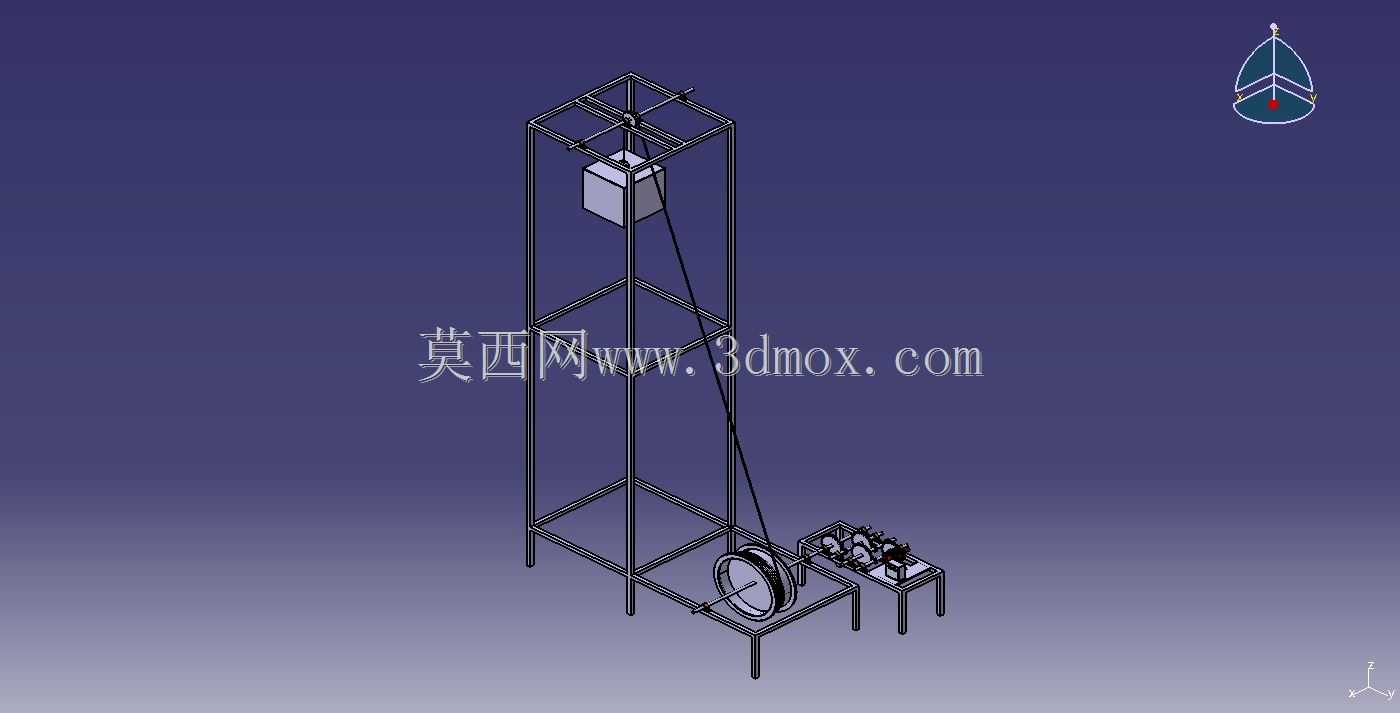

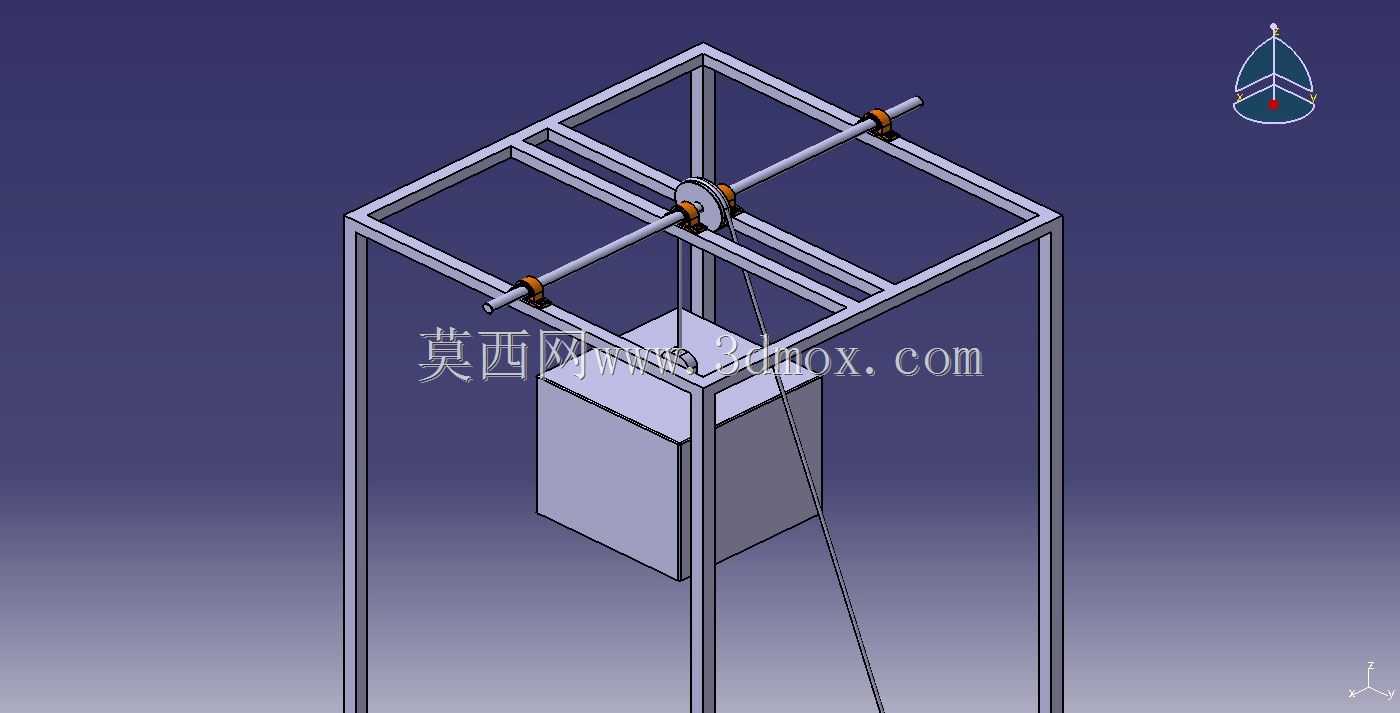

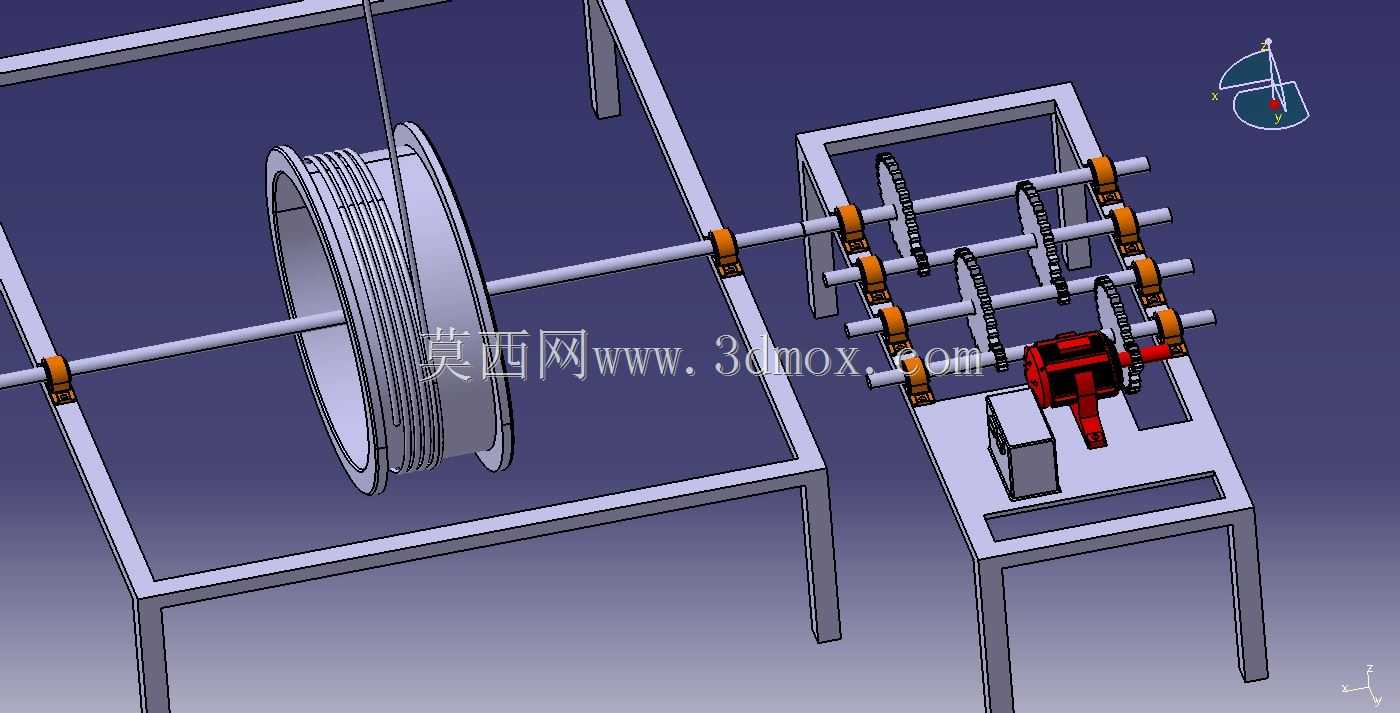

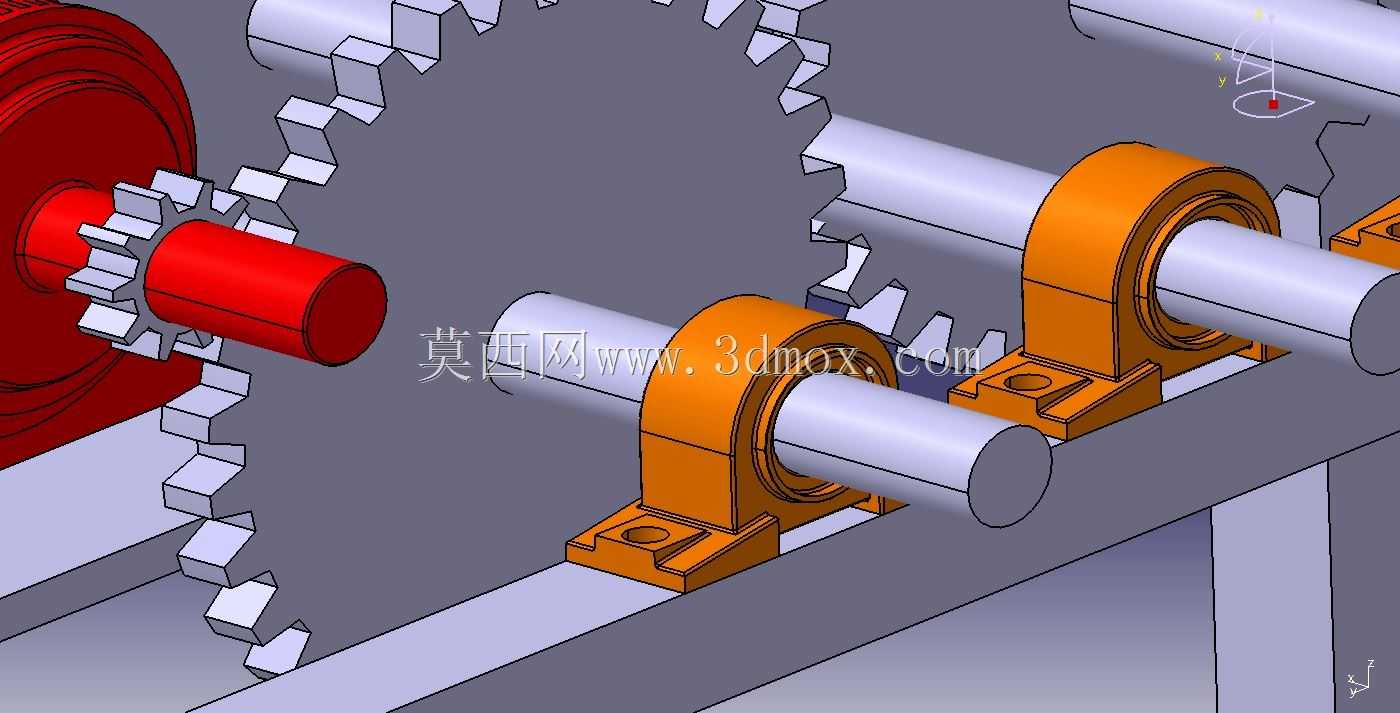

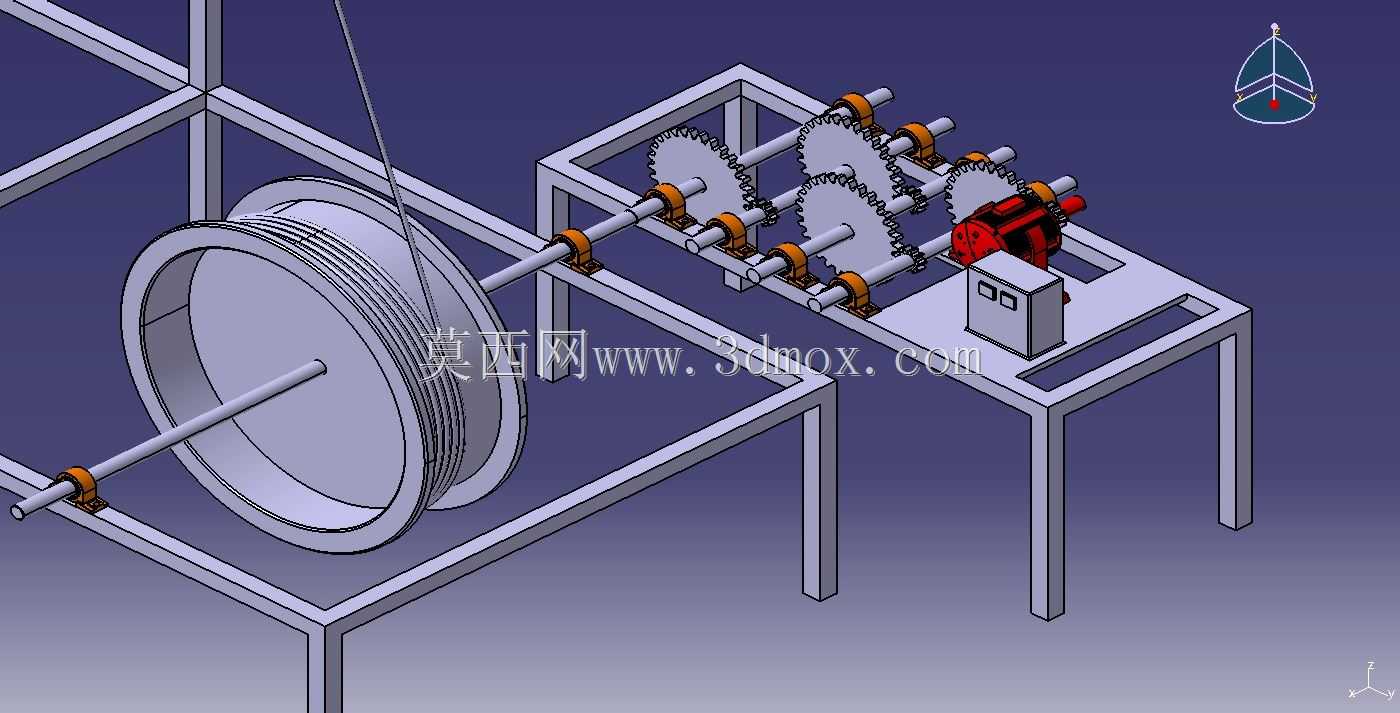

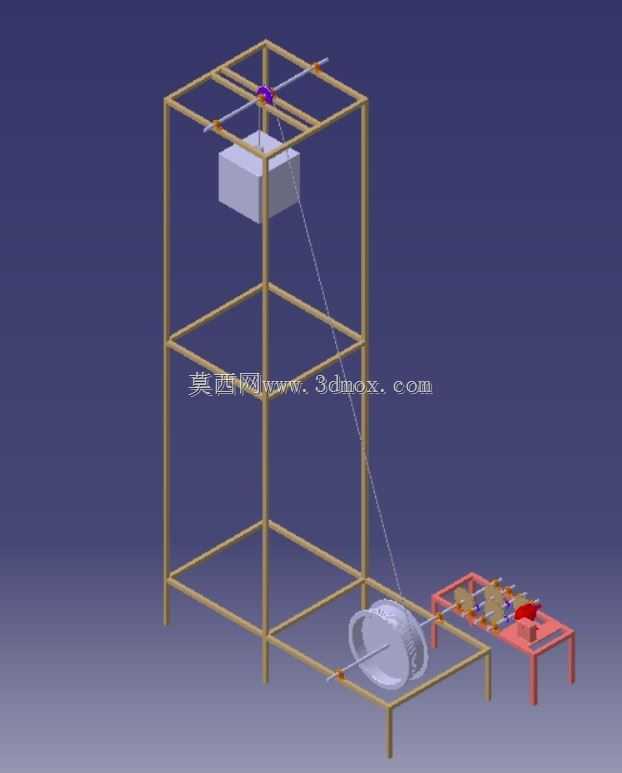

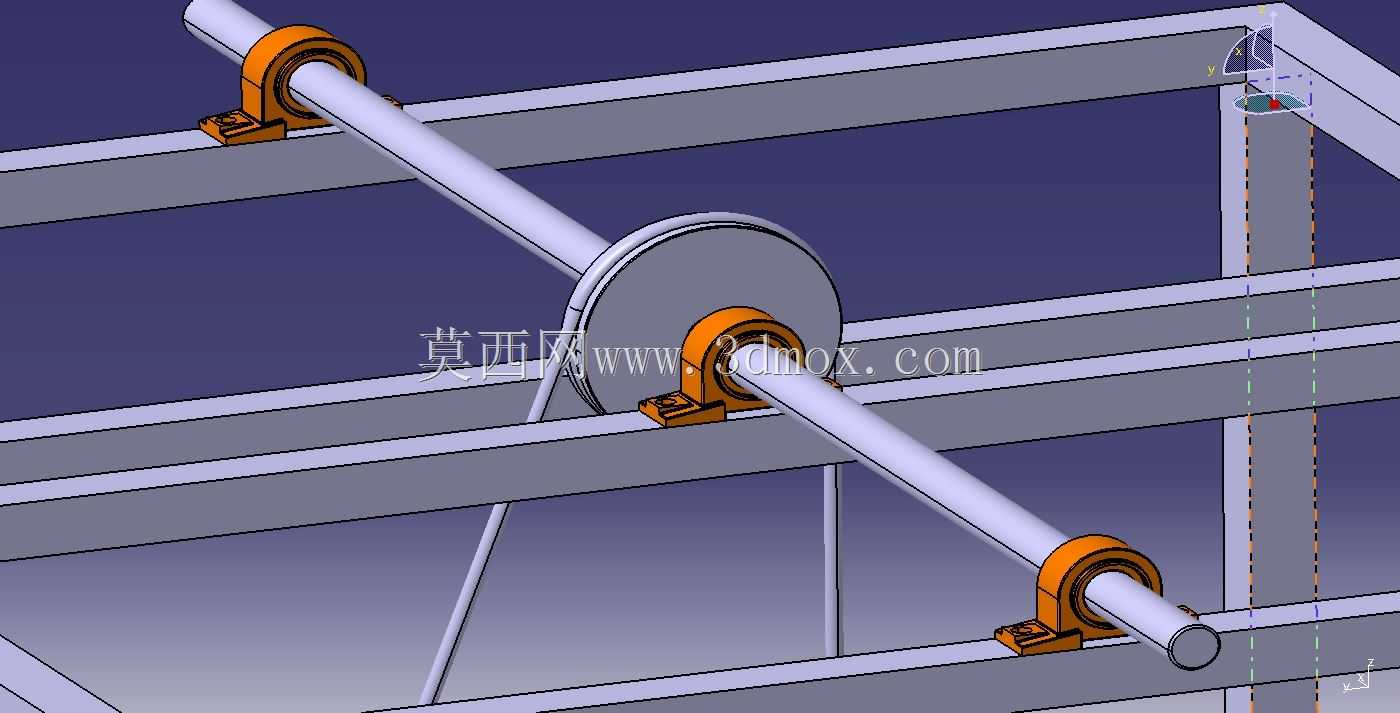

这款重力负荷发电概念装置，主要面向新能源技术探索、科普教学演示以及前沿能量转换方案预研场景，可作为高校机械专业、新能源专业的能量转换原理演示教具，也能为分布式微能采集领域的技术研发提供结构参考，帮助研发人员直观理解重力势能向电能转换的机械传动逻辑，梳理能量传递路径上的损耗节点。装置整体采用分层框架式承载结构，主体支撑框架采用方管型材搭建，形成三层立体承载空间，底部框架作为整机安装基准面，预留了传动组件、发电模组的安装定位孔位，可直接固定在平整的实验台或水泥基础上，整机横向安装边界控制在1.2米范围内，纵向高度约1.8米，纵深尺寸0.8米，不需要占用过大的实验场地，适合在实验室、科普展厅等室内场景摆放。上层框架作为重力势能存储单元的承载位，悬挂配置了标准配重块作为重力势能载体，配重块通过导向绳索与中层的换向传动轮组连接，绳索走向经过精准计算，避免配重块升降过程中出现卡滞、偏磨问题；中层框架设置了传动换向机构的安装位，可将配重块垂直下落的直线运动，通过绕线轮、传动带转换为旋转运动，传递到底部的发电输入轴。底部区域分为两个功能分区，一侧布置飞轮蓄能结构，可平滑配重块下落过程中的转速波动，减少传动过程中的冲击载荷，另一侧布置发电模组与整流调压组件的安装位，可将旋转机械能转换为可输出的电能。设计过程中重点梳理了重力势能释放的速度控制逻辑，通过传动比匹配让配重块以恒定低速下落，避免出现自由落体导致的结构冲击，同时在传动路径上预留了阻尼调节接口，可根据配重块的实际重量调整传动阻尼，匹配最优的能量转换效率。需要明确的是，该装置为概念验证结构，实际运行过程中不可避免存在机械摩擦、空气阻力、电磁损耗等能量消耗，无法实现无外部能量输入的持续发电，其核心价值是直观展示重力势能到电能的完整转换链路，为微重力能量采集、低功耗场景自供电等技术方向提供结构验证载体，帮助研发人员快速验证传动方案的可行性，减少后续实物样机的试错成本。
