集成式液压管路控制仪表阀组结构

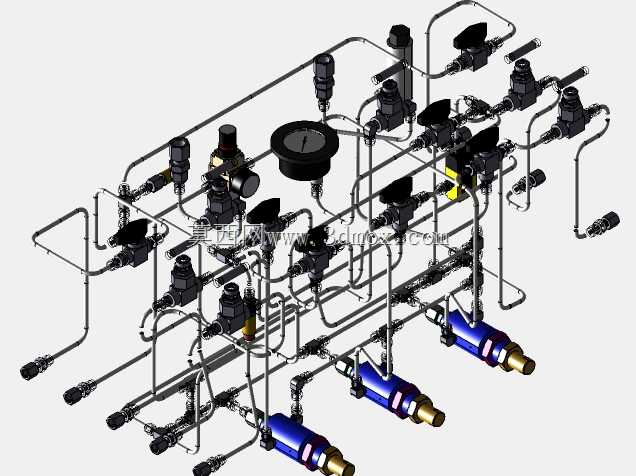

该集成式管路阀组仪表结构，主要应用于工业液压系统、流体输送管控场景，常见于重型装备液压站、工业设备油路分配单元、流体工艺测控工位，承担油路通断控制、压力监测、流向切换、多回路介质分配的核心作用，可同时对三路并行的压力输出回路进行独立调控，适配矿物液压油、乳化液等常规工业流体介质的输送管控场景。整套结构采用模块化集成设计思路，将多组电磁控制阀、手动截止阀、压力检测仪表、流体输送管路、输出执行接头整合在统一的安装框架内，摒弃了传统分散式阀组零散布管、占用安装空间大、管路接头泄漏点多的弊端，通过硬管弯折成型的连通管路实现各阀件之间的介质连通，管路弯折半径统一适配流体流速要求，避免直角弯折造成的介质流阻骤升、压力损耗过大的问题。设计过程中充分考虑安装维护的便捷性，所有阀件的操作端、仪表的显示面均朝向统一的操作侧，压力表设置在阀组上部居中的可视位置，操作人员无需俯身或调整视角即可直接读取系统实时压力数据；手动控制阀的操作手柄预留足够的扳动空间，不会与周边管路、相邻阀件产生运动干涉，电磁控制阀的接线端统一朝向外侧，方便后期布线接线与故障排查。外形布局上采用规整的长方体排布逻辑，整体安装边界紧凑，三个蓝色的压力输出接头沿阀组下部等距排布，每个输出回路均配置独立的压力检测与通断控制单元，可单独控制对应回路的介质通断与压力调节，输入接口设置在阀组侧部，可直接对接系统主压力管路，无需额外加装过渡转接板。管路连接端均采用标准密封接头结构，可适配常规工业液压管路的连接标准，安装时只需固定阀组底部的安装支座，对接进出管路即可完成装配，大幅降低现场安装的施工工作量；阀组内部的管路通径经过匹配计算，可满足多回路同时工作时的介质流量需求，不会出现单回路大流量输送时其他回路压力骤降的问题，各控制阀的额定压力参数统一匹配系统工作压力等级，压力表的量程覆盖常规液压系统的工作压力区间，可精准反馈回路实时压力状态，方便操作人员及时掌握系统运行工况，排查回路堵塞、泄漏等异常问题。
