异形弯臂式连接支撑机械构件

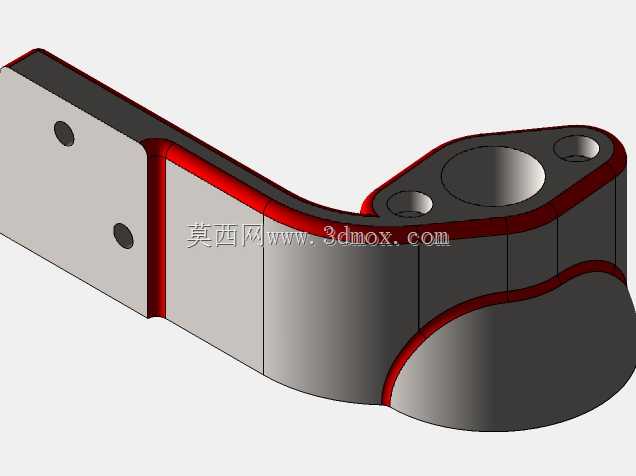

该异形弯臂式连接支撑构件，主要应用于工业传动系统、自动化生产线执行端以及中小型机械设备的动力传递链路中，作为不同功能模块之间的衔接承载部件，承担着载荷传导、运动限位、部件定位的核心作用，能够在设备运行过程中稳定传递横向、纵向及复合方向的作用力，避免相邻部件因受力错位出现磨损或传动失效问题。从功能特性来看，构件一端采用平直安装板结构，板面上预留两个同轴定位安装孔，可通过标准紧固件与设备的固定基座或静止机架实现刚性连接，安装后贴合面平整，能够有效分散连接部位的压应力，避免长期受载出现连接松动；另一端采用带环形凸台的铰接端结构，凸台中心设置大尺寸轴孔，可与传动轴、铰接销轴或轴承组件配合，实现相邻运动部件的相对转动，轴孔旁侧的两个小尺寸定位孔可用于安装限位销或润滑管路接头，保障铰接部位转动顺畅无卡滞。在设计思路上，整体采用变曲率弯臂的流线型结构，摒弃了传统直臂连接的生硬过渡形式，通过有限元受力分析优化了弯臂的曲率半径，在保证整体结构强度满足额定载荷要求的前提下，去除了非受力区域的冗余材料，有效降低了构件自身重量，同时弯臂边缘的红色标识区域为加强筋结构，沿着应力传递路径连续布置，能够抵消构件受载时产生的弯曲应力与扭转应力，避免应力集中导致的构件断裂问题。从外形尺寸与安装边界来看，平直安装端的两个安装孔中心距符合通用机械安装的标准孔距规范，可适配多数常规设备的基座安装位，无需额外定制转接板；铰接端的环形凸台高度经过精准测算，安装后与配合部件的轴向间隙控制在合理范围内，不会出现轴向窜动问题；弯臂的整体外轮廓做了圆角过渡处理，既避免了锐边造成的安装划伤，也减少了构件在运动过程中与周边管线、部件的干涉风险，整体安装边界紧凑，能够在狭小的设备内部空间完成装配，适配多种紧凑型机械设备的内部布局要求。
