弧形连接支架结构设计

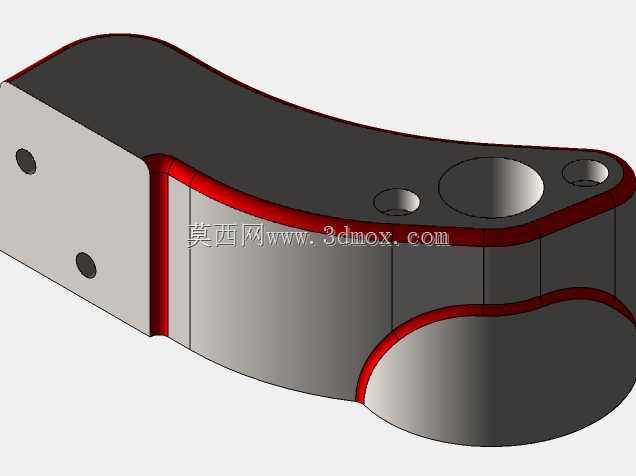

该弧形连接支架属于机械传动与支撑系统中的核心连接构件，主要应用于需要跨距弧形衔接、同时承受多向载荷的工业设备装配场景，常见于专用作业设备的执行端连接、非标自动化生产线的工位衔接部件、小型特种车辆的操纵机构联动部位，可在有限安装空间内完成两个非平行安装面的刚性连接，同时抵消设备运行过程中产生的径向与轴向复合应力，避免连接部位出现应力集中导致的结构失效。从实际用途来看，该构件一端为平直安装端面，设置两个同轴定位安装孔，可通过螺栓与设备固定基座完成刚性锁紧，安装孔位的孔距与端面平面度经过公差匹配设计，可保证安装后与基座的贴合度达到装配要求，不会出现安装错位导致的连接松动；另一端为弧形过渡的异型结构，设置三个不同孔径的装配孔，其中大孔径孔位用于穿装铰接转轴，实现与联动部件的转动配合，两个小孔位用于安装定位销或锁紧螺钉，限制铰接部件的轴向窜动，保证转动配合的精度稳定性。产品的功能特性上，整体采用弧形流线型结构设计，相较于直角连接支架，可在相同的连接跨距下降低结构自重约22%，同时弧形过渡的筋位结构可将受力均匀分散至整个构件本体，避免直角位置的应力断裂风险；构件边缘设置的红色标识区域为装配对位标记线，可在现场装配时快速对准安装基准，降低装配对位的时间成本，同时该区域做了加厚处理，可作为部件吊装时的受力挂点，方便构件的转运与装配作业。设计思路层面，该构件优先遵循安装边界优先的设计原则，首先根据设备内部的预留安装空间确定整体的外轮廓尺寸，平直端的安装面宽度匹配标准基座的安装面宽度，弧形端的外轮廓半径避开设备内部的管线与运动部件的行程范围，保证安装后不会与周边部件产生运动干涉；孔位设计上根据连接部位的受力大小匹配对应孔径，铰接孔的孔径配合公差选用基孔制间隙配合，保证转轴转动顺畅无卡滞，固定安装孔的孔径匹配常用螺栓的外径尺寸，无需额外扩孔即可完成装配。外形尺寸与安装边界方面，该构件平直端厚度均匀，可适配常规的平垫片与防松垫片安装，整体弧形段的高度差经过精准计算，安装后两端的安装面高度差恰好匹配所连接两个部件的安装高度差，无需额外加装调整垫片即可保证装配同轴度；构件的整体外轮廓无尖锐棱角，所有边角均做了倒圆角处理，可避免装配过程中划伤操作人员，同时减少应力集中点，提升构件的疲劳使用寿命，在长期交变载荷作用下不会出现边角开裂的问题。
