多通接口集成式流体分配腔体结构

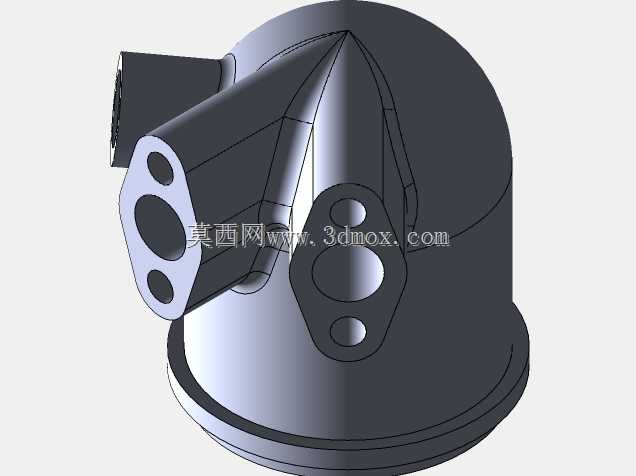

该结构属于流体管路系统中的核心集成式分配部件，主要应用在中小型液压动力单元、气动控制回路、小型内燃机进气歧管总成以及实验台流体分路模块中，承担单路输入多路输出的介质分流、汇流功能，可同步实现不同支路的介质通断衔接与流向引导，替代传统分散式管接头拼接的管路方案，大幅减少管路连接点的泄漏风险，压缩整套流体系统的安装占用空间。从功能特性来看，该腔体采用一体化铸造成型的主体结构，底部为圆形安装基座，可直接通过基座端面贴合在设备安装面板或者阀块表面，基座边缘预留的环形密封槽可嵌入O型密封圈实现端面静密封，避免介质从安装结合面渗漏。腔体主体为圆筒形承压结构，侧壁延伸出多组不同朝向的连接接口，每组接口端面都设计有带安装孔的法兰凸台，凸台上的通孔可穿入紧固螺栓实现外接管路的快速固定，接口内孔根据不同支路的流量需求设置了差异化通径，大口径接口负责主路介质的大流量输入输出，小口径接口负责控制支路或者信号回路的小流量介质传输，接口端面的密封面采用精加工平面设计，可适配平垫密封或者硬密封连接形式。从设计思路来看，该结构在开发阶段优先考虑了介质流动的平顺性，腔体内部的流道交汇处采用大圆角过渡结构，避免直角转折造成的介质紊流与压力损失，同时降低高速介质对腔体内壁的冲蚀磨损，延长部件的使用寿命。多组接口的朝向经过空间布局优化，分别朝向不同的空间角度，可适配周边不同走向的外接管路，避免管路安装时出现过度弯折，同时给安装工具预留足够的操作空间，降低现场装配的难度。腔体外部的加强筋结构沿着接口与主体的衔接位置分布，既可以提升接口根部的结构强度，承受管路连接时的紧固力矩与工作过程中的管路振动载荷，避免接口根部出现应力断裂，也可以提升腔体整体的刚性，降低承压状态下的腔体变形量。在安装边界上，底部圆形基座的外径为整个部件的最大安装轮廓尺寸，所有侧伸接口的外伸长度都控制在基座轮廓的合理范围内，安装时只需保证基座安装面的平面度与固定螺栓的锁紧力矩符合要求，即可完成部件的固定，各接口的中心距与端面位置精度经过公差匹配，可直接对接标准规格的管路接头，无需现场二次加工调整，适配工业环境下的快速装配需求。
