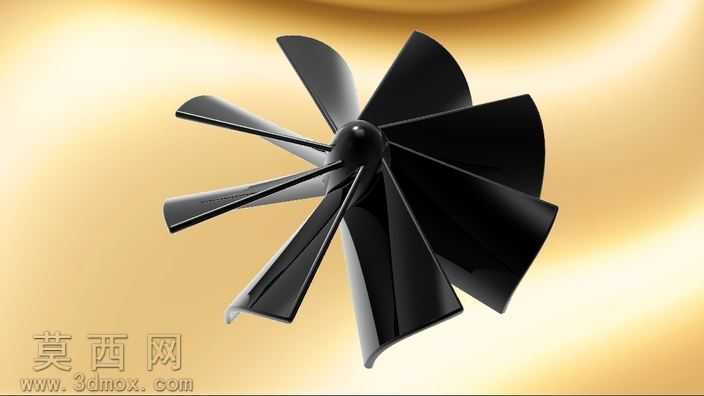

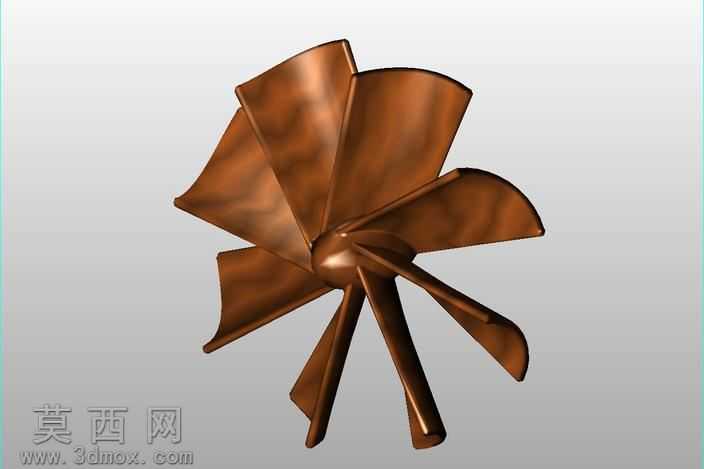

家用排气扇十叶扇叶结构三维设计作品

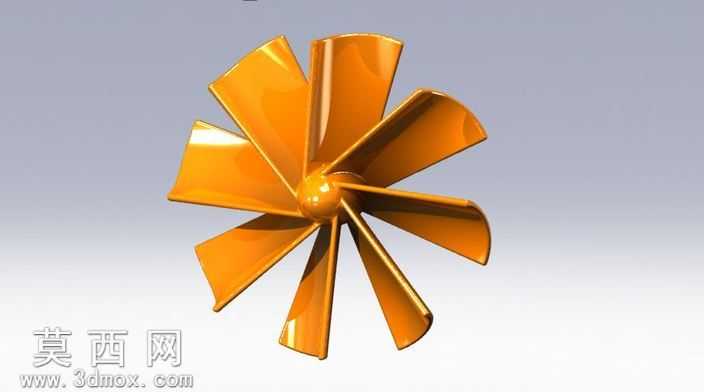

本作品为家用排气风扇的扇叶三维建模设计，是创作者首次尝试非等比例还原的家电功能部件模型，整体建模围绕排气扇的核心排风功能展开设计。建模阶段先确定扇叶的整体布局，采用十片均匀分布的弯掠式叶片结构，区别于常规小直径风扇的少叶片设计，更多的叶片数量能够在同等转速下推动更多空气通过，适配排气场景下的大通风量需求。首先绘制中心轮毂的旋转轮廓，通过旋转凸台命令生成圆润的球形导流轮毂，该结构能够减少气流进入扇叶区域时的紊流损耗，引导气流平顺流向各个叶片工作面。叶片建模采用曲面放样的方式完成，先绘制不同半径位置的叶片翼型截面，从根部到叶梢逐步调整叶片的安装角度与扭转弧度，根部截面厚度更大以保证结构连接强度，叶梢部分做薄化处理并带有一定的后掠角度，既能够降低叶片旋转时的风噪，也能减少叶梢涡流带来的效率损失。所有叶片完成单支建模后，通过圆周阵列命令围绕中心轮毂均匀排布，保证每片叶片的角度、位置完全一致，避免旋转时出现动平衡偏差。材质与渲染阶段，为扇叶整体赋予高光亮面的橙色工程塑料材质，模拟家用排气扇常用的ABS注塑件质感，调整材质的反射参数与粗糙度，还原塑料表面光滑略带反光的视觉效果，渲染时采用柔和的顶光与侧光组合，清晰展现叶片的曲面弧度与扭转结构，让观看者能够直观识别叶片的导流角度设计。结构设计上，中心轮毂预留了与电机轴配合的安装位结构，叶片与轮毂的连接位置做了圆弧过渡处理，既能够消除注塑生产时的应力集中问题，也能减少气流在连接位置的流动阻力。设计思路围绕排气扇的实用功能出发，虽然是非等比例的建模尝试，但完整还原了排气扇叶的核心结构特征：弯掠叶片的导流形态、均匀排布的阵列逻辑、中心轮毂的导流造型，都符合轴流排风部件的基本设计原理，能够直观展现家用排气扇核心做功部件的形态与结构特点，可作为家电结构认知、轴流叶轮基础设计的参考模型使用。
