轻型固定翼飞机尾翼及整机结构设计

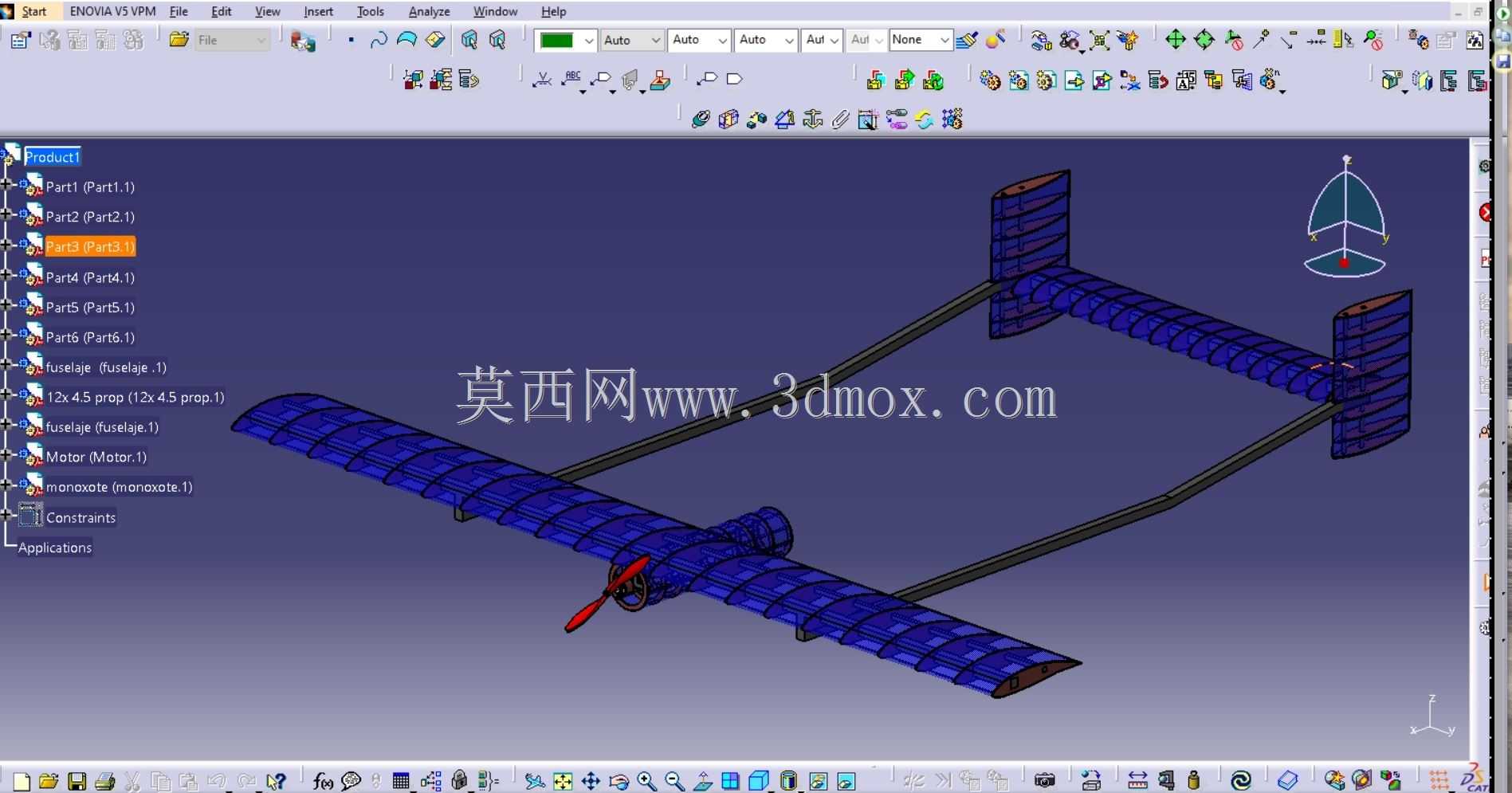

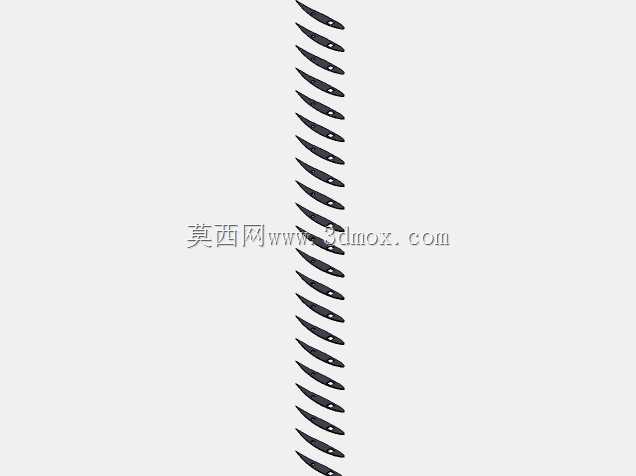

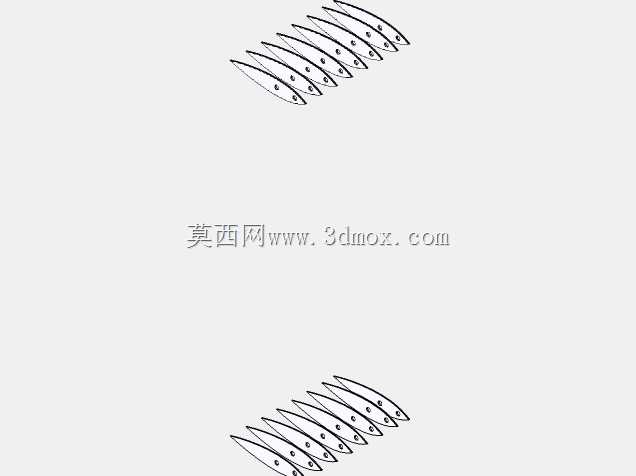

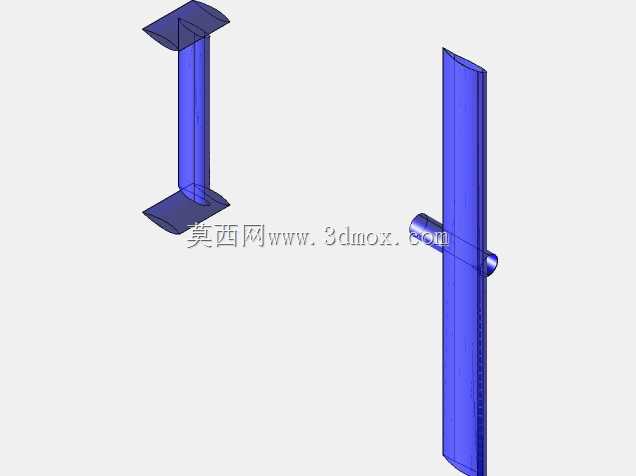

该套结构面向轻型低速固定翼飞行器的研发与验证场景，可覆盖小型载人轻型飞机、大尺寸航模验证机、低空低速科研试验飞行器的尾段与整机气动布局设计需求，核心作用是为飞行器提供飞行过程中的航向稳定性、俯仰操纵力矩与滚转配平能力，是保障飞行器飞行姿态可控、飞行轨迹稳定的核心气动部件。整套结构采用常规尾翼布局搭配上单翼的经典气动构型，尾翼部分包含垂直安定面、方向舵、水平安定面与升降舵四个核心功能段，垂直安定面与机身尾段采用刚性杆系连接，水平尾翼通过对称撑杆与机翼后段、机身尾段形成三角稳定支撑结构，可在低速大迎角飞行状态下有效避免尾翼颤振，提升操纵响应的线性度。设计过程中优先兼顾低速飞行的气动效率与结构轻量化需求，机翼与尾翼的翼面均采用分段肋板支撑的蒙皮承力结构，沿翼展方向等距布置翼肋保证翼型精度，翼梁采用空心薄壁杆件设计，在保证结构抗弯抗扭强度的前提下尽可能降低结构自重，适配轻型飞行器的载重配比要求。机身前段预留了动力系统安装位，可适配小型螺旋桨动力单元的安装定位，起落架采用前置单轮加尾撑的简易构型，适配低空低速起降场景的使用需求。安装边界方面，尾翼组件的连接点位均预留了标准的紧固件安装孔位，水平尾翼的撑杆长度、垂直尾翼的安装角度可根据实际飞行器的重心位置做小幅调整，整机翼展、机身长度的比例符合轻型固定翼飞行器的常规设计区间，可直接用于气动仿真验证、缩比模型风洞试验，也可作为航模制作、轻型飞机概念设计的结构参考，翼面的分段设计也便于后续根据实际飞行测试数据调整舵面面积、安定面展长，优化不同飞行速度下的操纵手感与稳定性能。
