JM-2轻型飞机骨架结构三维设计

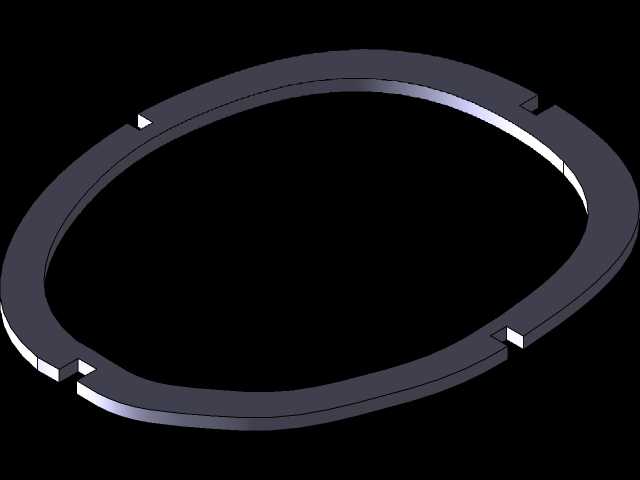

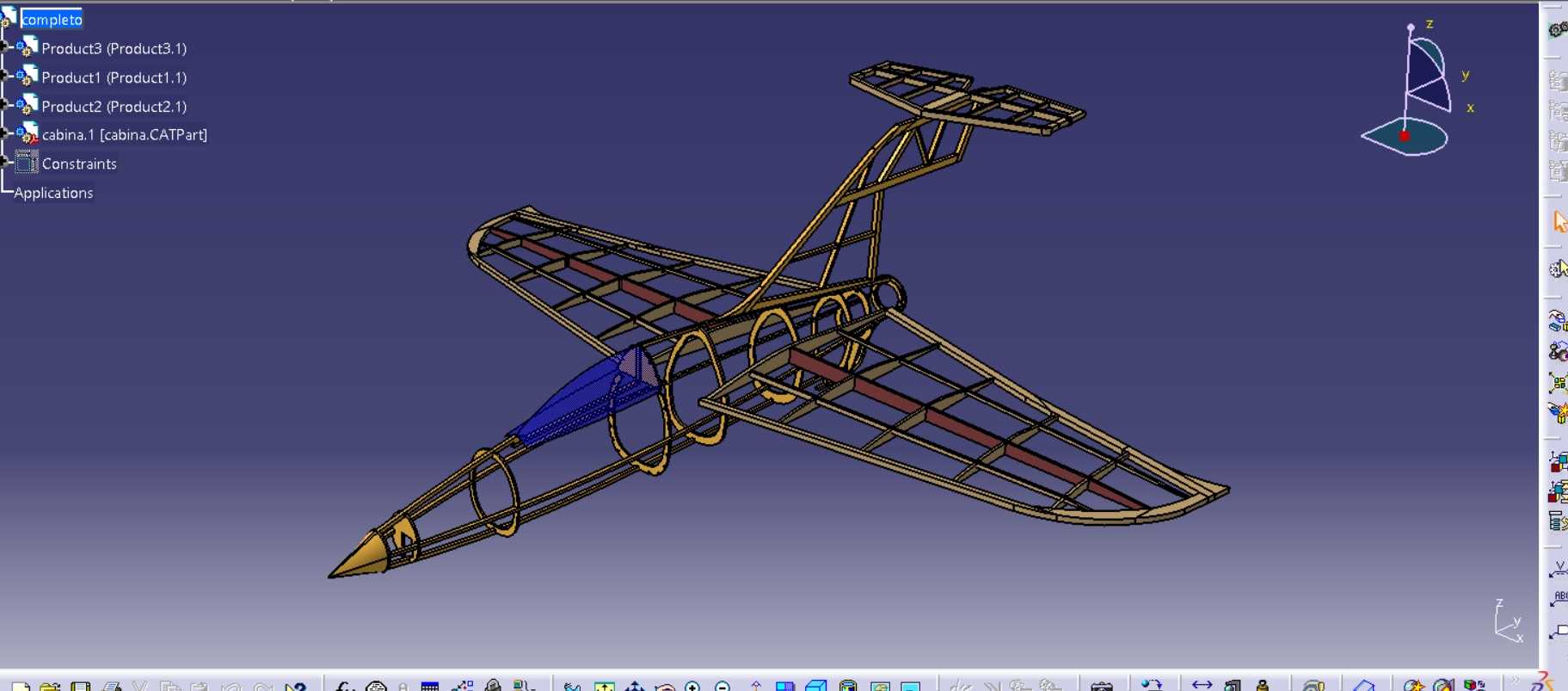

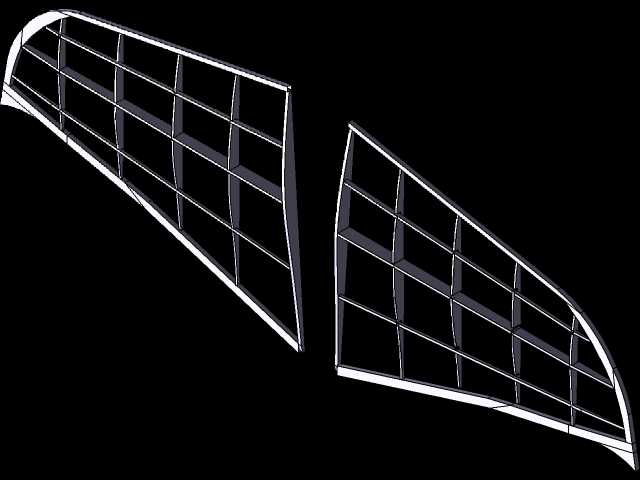

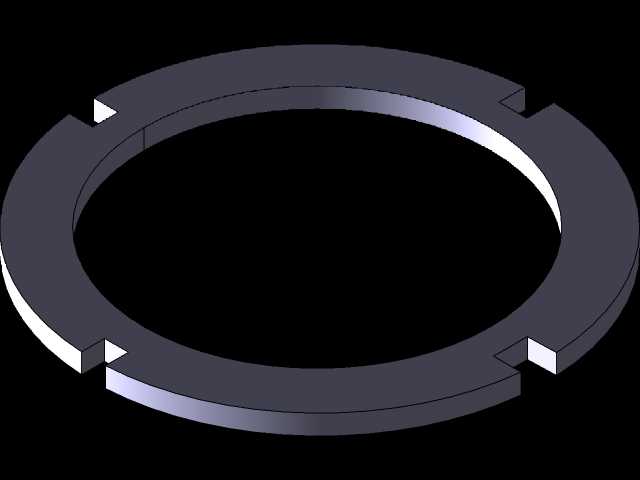

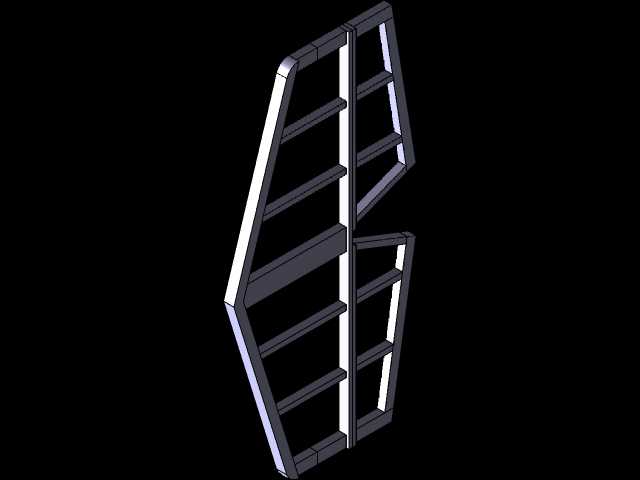

该模型呈现的是轻型单发螺旋桨飞机的全机骨架结构，完整还原了从机头到尾翼的承力框架布局，可直接用于航空科普教学、轻型飞行器方案验证阶段的结构干涉检查，也能作为航模制作、缩比样机试制的结构参考依据，适配高校航空专业课程设计、通航领域小型飞行器前期研发的结构校核场景。从结构设计逻辑来看，整体采用空间桁架式承力布局，机头段预留了动力装置安装位，框架做了局部加强处理，能够承受发动机运转带来的振动载荷与前起落架传递的地面冲击载荷；机身中段的环形框与纵向长桁组合，既构成了座舱区域的安装边界，也为机翼对接、燃油系统布置预留了充足的安装空间，各杆件的连接节点完全按照航空薄壁结构的传力路径设计，能够清晰展示弯矩、扭矩在机身结构中的传递路线。机翼部分采用双梁式骨架布局，前后梁与翼肋组成的翼面框架，既保证了翼型的外形精度，也明确了机翼与机身对接的接头位置，安装边界完全匹配轻型上单翼飞机的对接公差要求；尾翼部分的平尾、垂尾骨架与机身尾段的承力框直接连接，操纵舵面的铰接位置在骨架上做了明确的结构预留，能够直观展示尾翼操纵力矩的传递路径。整个骨架模型的杆件截面选型、框体间距设置，都参考了轻型运动飞机的结构设计规范，在保证结构强度冗余的前提下尽可能控制结构重量，各部件的安装接口完全符合通用轻型飞行器的装配逻辑，既可以用于结构力学仿真的前处理建模参考，也能作为航空爱好者理解飞机结构原理的直观教具，帮助从业者快速梳理全机结构的传力路径与装配关系，避免方案设计阶段出现结构干涉、安装空间不足的问题。
