半硬壳式飞机机身机翼结构展示模型

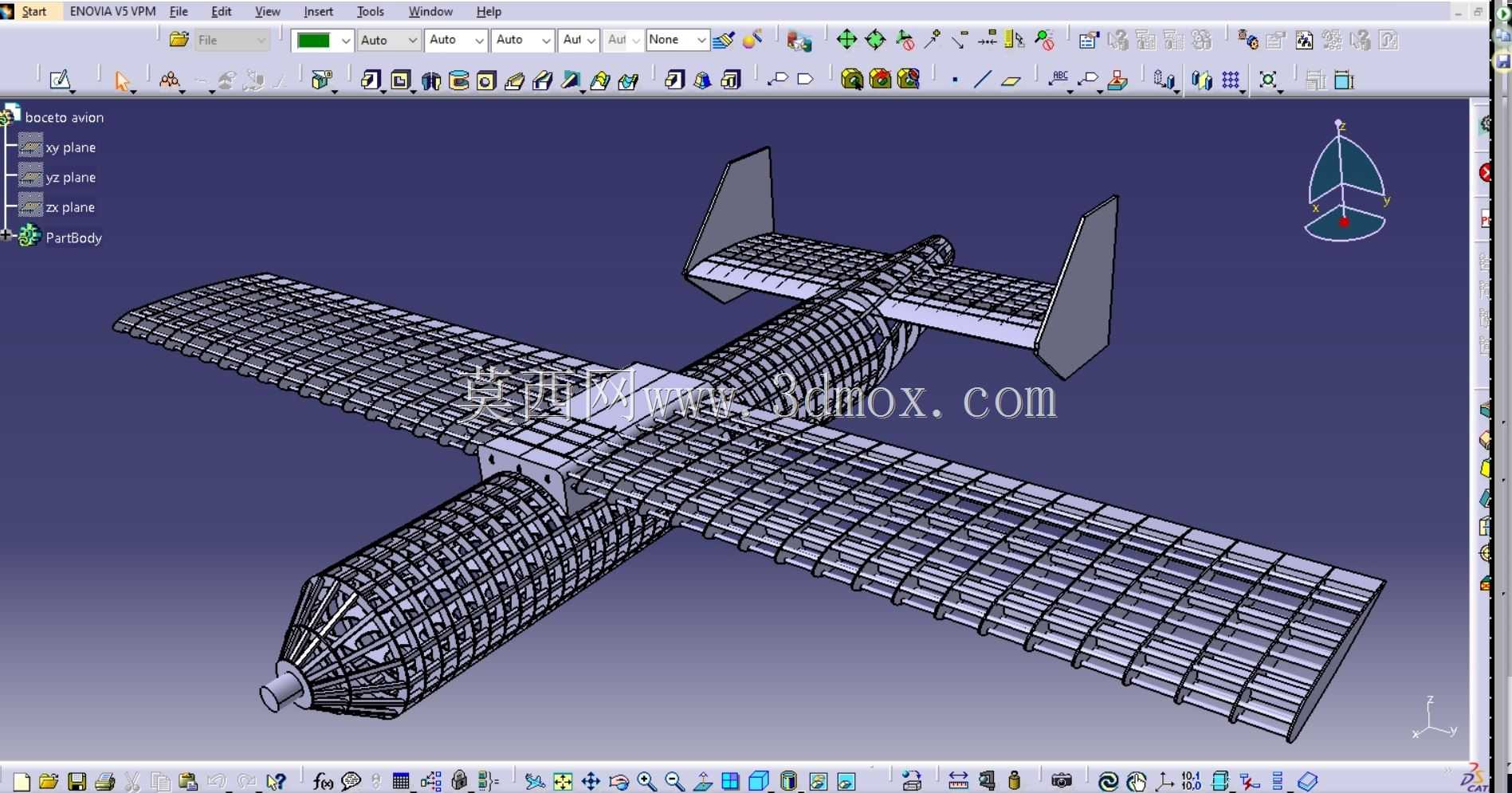

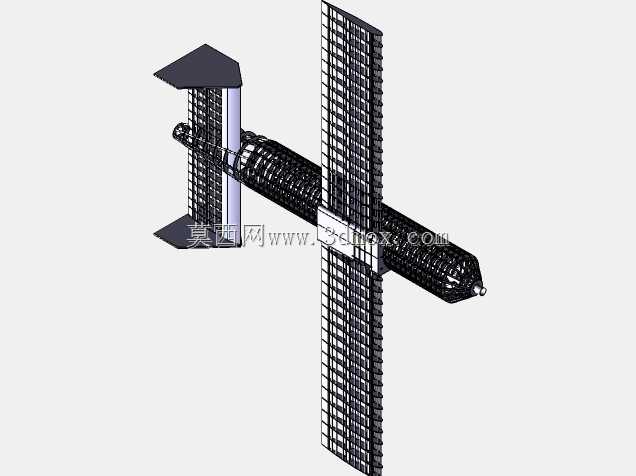

该模型为半硬壳式飞机机体结构的展示模型，完整呈现了小型固定翼飞机从机头到尾翼的全段骨架构造，直观展现半硬壳结构的传力逻辑与构件排布方式，可用于航空结构教学、机体设计方案验证、结构力学仿真参考等场景。在实际航空工程领域，半硬壳结构是轻型通用飞机、小型无人机普遍采用的机体结构形式，这类结构通过纵向长桁、横向隔框与外部蒙皮共同承担载荷，相比纯硬壳结构具备更优的重量控制表现，相比桁架式结构拥有更好的气动外形维持能力，适配低速通用航空、民用轻型飞行器的设计需求。模型完整还原了机头段的锥形框架过渡结构，机头位置预留了动力装置安装接口，可适配小型螺旋桨动力单元的安装边界，框架采用渐变式桁条排布，从机头尖点逐步过渡到机身等直段，保证机头段的气动外形顺滑同时，为航电设备、前起落架预留充足的安装空间。机身中段采用等截面矩形承力框架设计，横向隔框按等间距排布，纵向长桁贯穿整个机身段，形成稳定的网格状承力体系，该段为机身核心载荷舱位置，可布置燃油箱、任务载荷、飞控设备等核心部件，框架的间距与桁条规格参考轻型飞机的实际设计参数，保证结构强度冗余同时控制整体重量。机翼部分采用平直翼骨架构造，翼肋沿翼展方向按气动载荷分布规律排布，从翼根到翼尖逐步降低翼肋高度，还原真实机翼的翼型剖面，前后梁贯穿整个翼展，与机身中段的承力框直接连接，将机翼承受的升力、气动弯矩直接传递到机身主承力结构上，机翼骨架的网格尺寸兼顾蒙皮安装的支撑需求与结构减重目标，可适配薄蒙皮或复合材料蒙皮的安装。尾翼部分包含垂直尾翼与水平尾翼的骨架结构，尾翼梁与机身尾部的承力隔框刚性连接，保证操纵面的操纵力能够有效传递到机身，尾翼的骨架排布同样遵循半硬壳结构的设计逻辑，在保证尾翼气动外形精度的前提下，尽可能降低尾部结构重量，优化整机的重心配平范围。整个模型的所有构件连接位置都还原了实际航空结构的连接节点设计，清晰展示了长桁与隔框、翼肋与翼梁、翼身连接点的构造形式，能够帮助设计人员快速理解半硬壳结构的载荷传递路径，也可作为航空科普场景的直观展示教具，让学习者清晰看到飞机蒙皮内部的支撑构造，理解飞行器结构设计中强度、重量、气动外形三者的平衡思路。
