低翼布局固定翼轻型飞行器结构设计

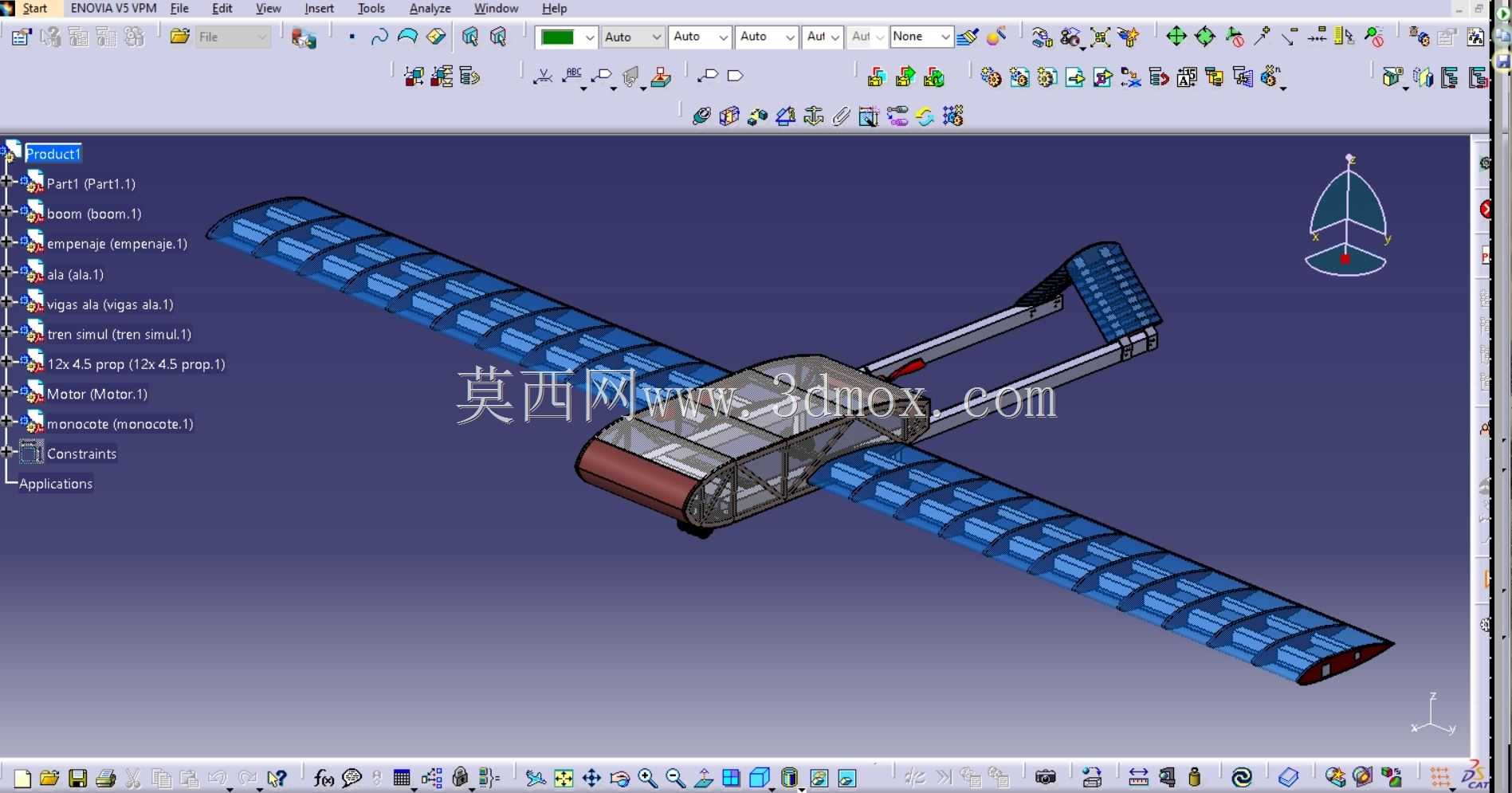

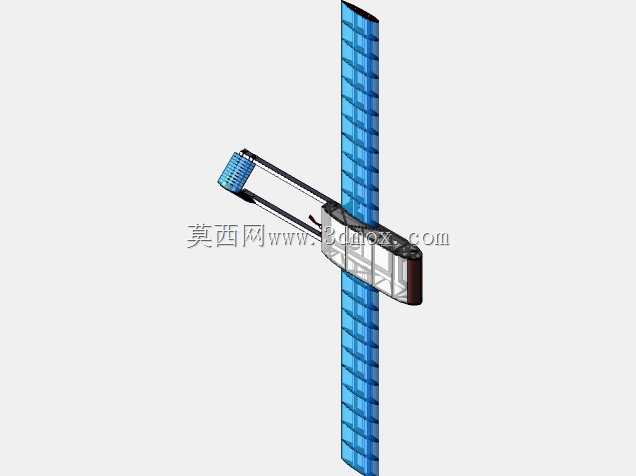

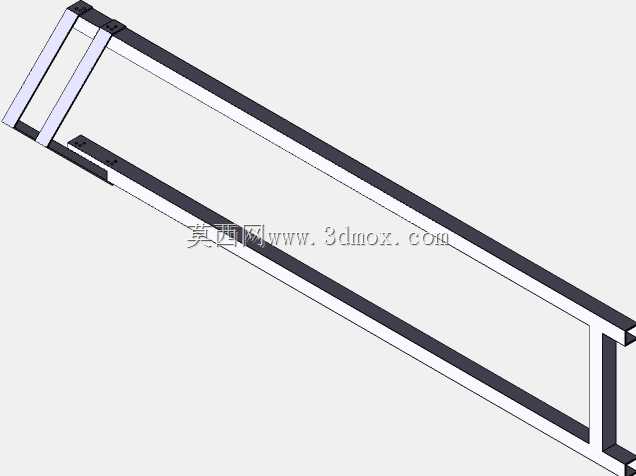

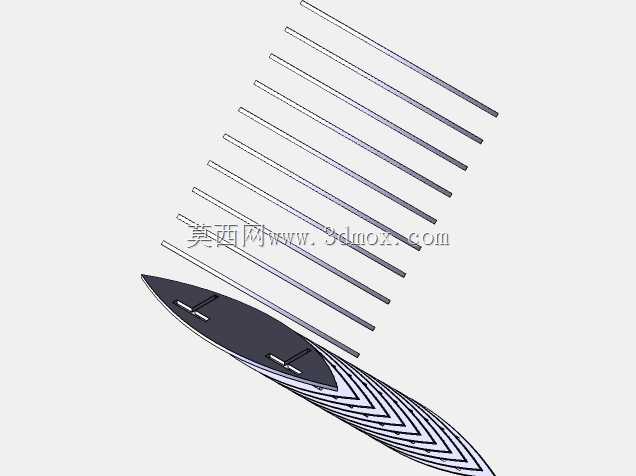

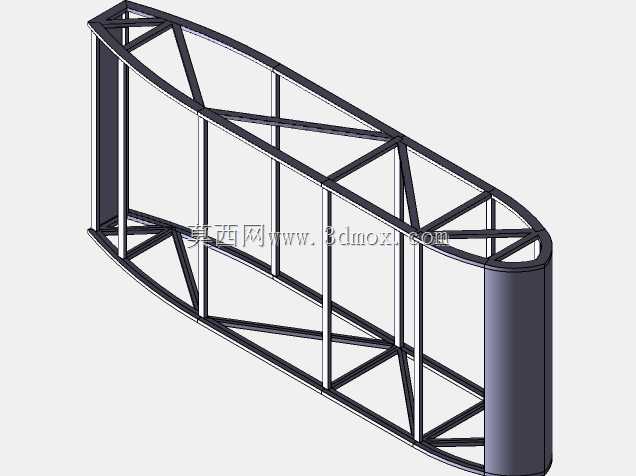

该低翼布局固定翼飞行器主要面向轻型航空运动、航空科普教学以及小型低空试验场景设计，可作为航模竞赛验证平台、航空原理教学演示载体，也可适配小型低空观测设备的搭载需求，在民用休闲航空、青少年航空科创教育领域具备较高的实用价值。从实际用途来看，该结构方案重点优化了低空低速飞行状态下的气动稳定性，低翼布局的设计能够让机翼与机身下部形成更顺畅的气流通道，降低飞行过程中的诱导阻力，同时机翼布置在机身下方的结构形式，也能为机身中部预留更完整的载荷舱空间，方便搭载试验设备、动力电源或是任务载荷，适配不同场景下的使用需求。在功能特性层面，该设计采用大展弦比机翼构型，机翼分段设置翼肋承力结构，每段翼肋贴合翼型曲面布置，既能够保证机翼外形的气动精度，也能通过框架式结构降低整体自重，提升飞行器的载荷能力与续航表现；尾翼部分采用撑杆式连接结构，将水平尾翼与垂直尾翼布置在机身尾部后方，通过两根平行撑杆与主机身结构连接，这种设计能够拉长尾力臂，提升飞行过程中的俯仰与航向稳定性，同时减少尾翼结构对主机身中部气流的干扰，进一步优化低速飞行的操控手感。设计思路上，整体遵循轻量化与结构强度平衡的原则，机身主体采用半硬壳式框架结构，前部预留动力系统安装位，中部设置载荷舱与设备安装空间，尾部通过一体化连接座与尾撑杆固定，所有承力部位的连接点位都做了加厚处理，避免飞行过程中受气动载荷影响出现结构形变；机翼与机身采用快拆式连接接口设计，方便日常运输与维护，机翼前缘做了圆弧过渡处理，能够延缓大迎角飞行状态下的气流分离，提升飞行器的失速特性，降低新手操控的难度。从安装边界来看，整机机翼展长与机身长度比例控制在合理区间，机翼下表面与机身底部齐平，地面停放时机翼与地面预留足够的安全间隙，避免起降过程中机翼擦碰地面；尾撑杆的长度经过匹配计算，尾翼转动过程中不会与机翼后缘产生运动干涉，机身前部的动力安装位可适配不同规格的动力系统，安装孔位采用通用化间距设计，无需大幅修改结构即可完成动力组件的换装，载荷舱内部预留了标准化的设备安装导轨，可快速固定不同类型的任务载荷，适配多样化的使用需求。
