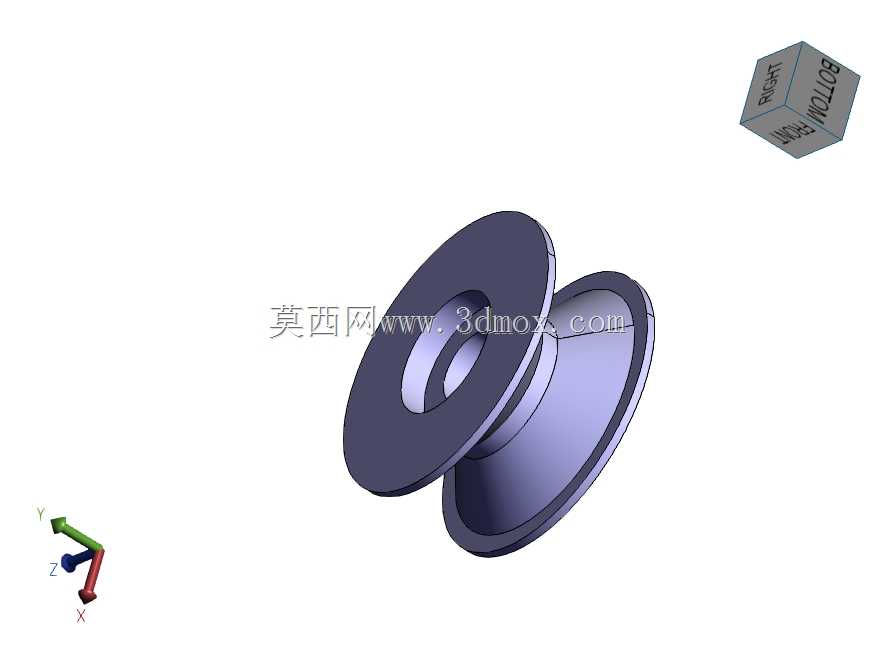

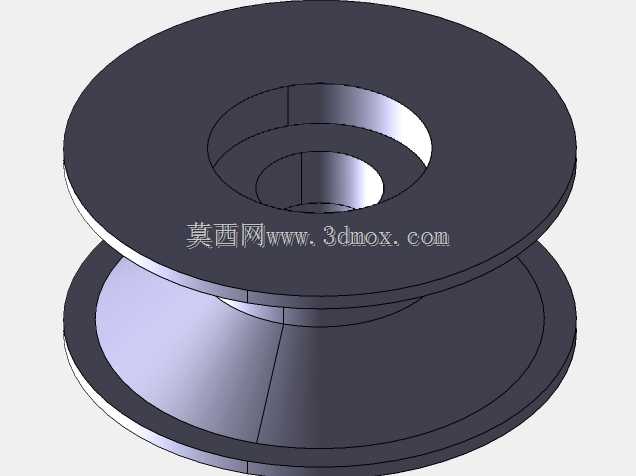

无锁孔滚柱轴承强制配合套头衫结构

该结构主要应用于冶金轧制生产线、皮带牵引输送系统以及需要紧凑传动布局的重载牵引工况中，在带钢轧制的张力控制段、长距离皮带输送机的张紧调节端、线材牵引设备的动力传递节点都能见到这类结构的实际应用，它承担着张紧传动带、传递径向载荷、补偿轴系微量偏移的核心作用，替代了传统需要在轴上加工锁孔、加装键槽或定位螺钉的张紧轮安装结构，大幅降低了轴类零件的加工成本与应力集中风险。从实际用途来看，该结构作为张紧轮的核心承载基体，内侧通过滚柱轴承与固定心轴形成转动副，外侧的锥面与圆柱面组合结构用于嵌套安装传动皮带轮或直接与平皮带、V带的内圈接触，将传动过程中的张紧力均匀分散到轴承滚道上，避免轴系局部受载过大出现弯曲变形，同时无需在轴上加工锁止孔的设计，让安装位置可以沿轴向灵活调整，适配不同张紧行程的使用需求，在需要频繁调整皮带张紧度的轧制、牵引工况下，能大幅缩短设备维护调整的时间。在功能特性上，该结构采用双侧挡边加中间锥面的一体化设计，一侧为平直的圆形挡边，用于限制皮带的轴向窜动，避免传动过程中皮带跑偏脱落，另一侧为外扩的锥面结构，既可以引导皮带顺利套入安装位，又能在皮带受载拉伸时提供一定的自适应对中能力，中间的轴承安装孔与滚柱轴承采用过盈强制配合，无需额外的轴向定位零件就能实现轴承内圈的牢固固定，转动过程中不会出现内圈跟转、松脱的问题，整体结构没有多余的连接零件，转动惯量更低，高速传动下的动平衡表现更优异。设计思路上，该结构摒弃了传统张紧轮需要在轴端加工螺纹孔、加装锁紧挡圈，或是在轴上铣键槽传递扭矩的思路，从降低轴加工难度、减少装配零件数量的角度出发，将轴承的定位、皮带的限位、张紧力的承载功能全部集成在单个零件上，通过滚柱轴承自身的径向承载能力抵消张紧带来的径向载荷，利用过盈配合的抱紧力实现轴承与安装轴的无键连接，既避免了键槽带来的轴截面削弱问题，又消除了键连接带来的传动间隙，在频繁正反转的牵引工况下不会出现冲击异响。从外形尺寸与安装边界来看，该结构整体为回转体构型，最大外圆直径适配常用的窄V带与平皮带安装宽度，轴向总厚度控制在紧凑范围内，不会占用过多的轴系安装空间，内侧轴承安装孔的尺寸匹配标准系列滚柱轴承的外径公差，安装时仅需要将轴承压入内孔，再整体套入光滑的光轴上，通过轴向位置调整即可设定合适的皮带张紧力，不需要额外加工轴上的定位结构，安装边界仅需要预留出大于最大外圆直径的转动空间，以及轴向调整所需的少量行程空间即可，适配各类现有设备的张紧机构改装需求，不需要对原有设备的轴系做大规模改动。
