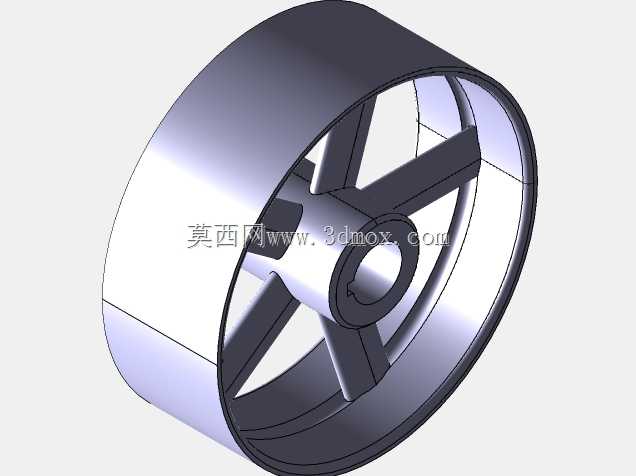

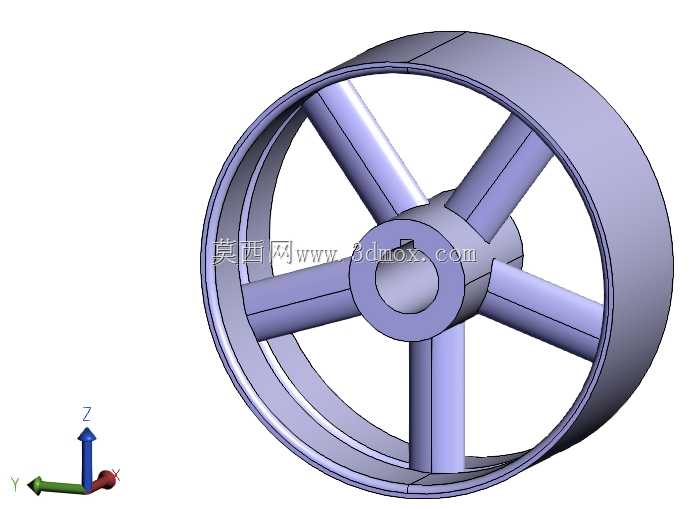

带键孔五辐支撑结构砂轮结构设计

这款带键孔五辐支撑结构的砂轮，是金属磨削加工场景中适配磨床类设备的核心工作部件，主要应用于机械加工车间的金属工件外圆磨削、平面精磨、刃口修磨以及铸件飞边打磨等作业环节，能够在高速旋转工况下完成对碳钢、铸铁、硬质合金等多种材质工件的切削加工，是机械制造、五金加工、模具修配领域不可或缺的消耗型作业部件。从实际使用功能来看，该砂轮通过外圈的磨削工作层直接接触待加工工件表面，依托高速旋转产生的切削力去除工件表面多余余量，可实现工件尺寸精度校准、表面粗糙度降低、毛刺飞边清除等加工目标，相比实心结构的同规格砂轮，这款采用五辐支撑的结构重量更轻，高速旋转时的动平衡表现更优，能够有效降低设备主轴的负载，减少长时间作业下的主轴磨损，同时辐条间的镂空结构可以为磨削作业提供更好的散热空间，避免磨削过程中热量堆积导致的砂轮层开裂、工件表面灼伤等问题。在设计思路上，这款砂轮优先考虑了安装可靠性与作业稳定性的平衡，中心位置设置带键槽的安装孔，能够与设备主轴通过键连接实现周向固定，避免高速旋转时砂轮与主轴发生相对打滑，保障扭矩传递的稳定性；中心轮毂部分做了加厚处理，提升安装位置的结构强度，分散键连接位置的应力集中；五条辐条采用等角度均匀分布的布局，每根辐条的截面做了圆弧过渡处理，减少应力集中点，保障结构在高速旋转下的抗形变能力；外圈轮缘部分设计为等厚度的环形结构，为磨削层提供稳定的支撑基底，确保磨削作业时外圈受力均匀，不会出现局部形变导致的加工精度偏差。从安装边界与尺寸适配来看，该砂轮的中心安装孔孔径适配常规中小型外圆磨床、台式砂轮机的主轴直径，键槽尺寸符合通用机械传动的键连接标准，无需额外加工改配即可直接完成安装；整体外径尺寸适配常规精加工磨削的作业范围，轮缘宽度适配多数平面、外圆磨削的加工接触面需求，五辐结构的镂空设计也预留了足够的排屑空间，磨削产生的金属废屑可以通过辐条间隙快速排出，不会堆积在磨削接触面影响加工表面质量。整体结构在保障结构强度满足高速磨削作业要求的前提下，尽可能优化了重量与散热表现，能够适配长时间连续磨削的作业工况，降低作业过程中的设备损耗与耗材更换频率。
