直插式多位拨码琴键开关参数化结构

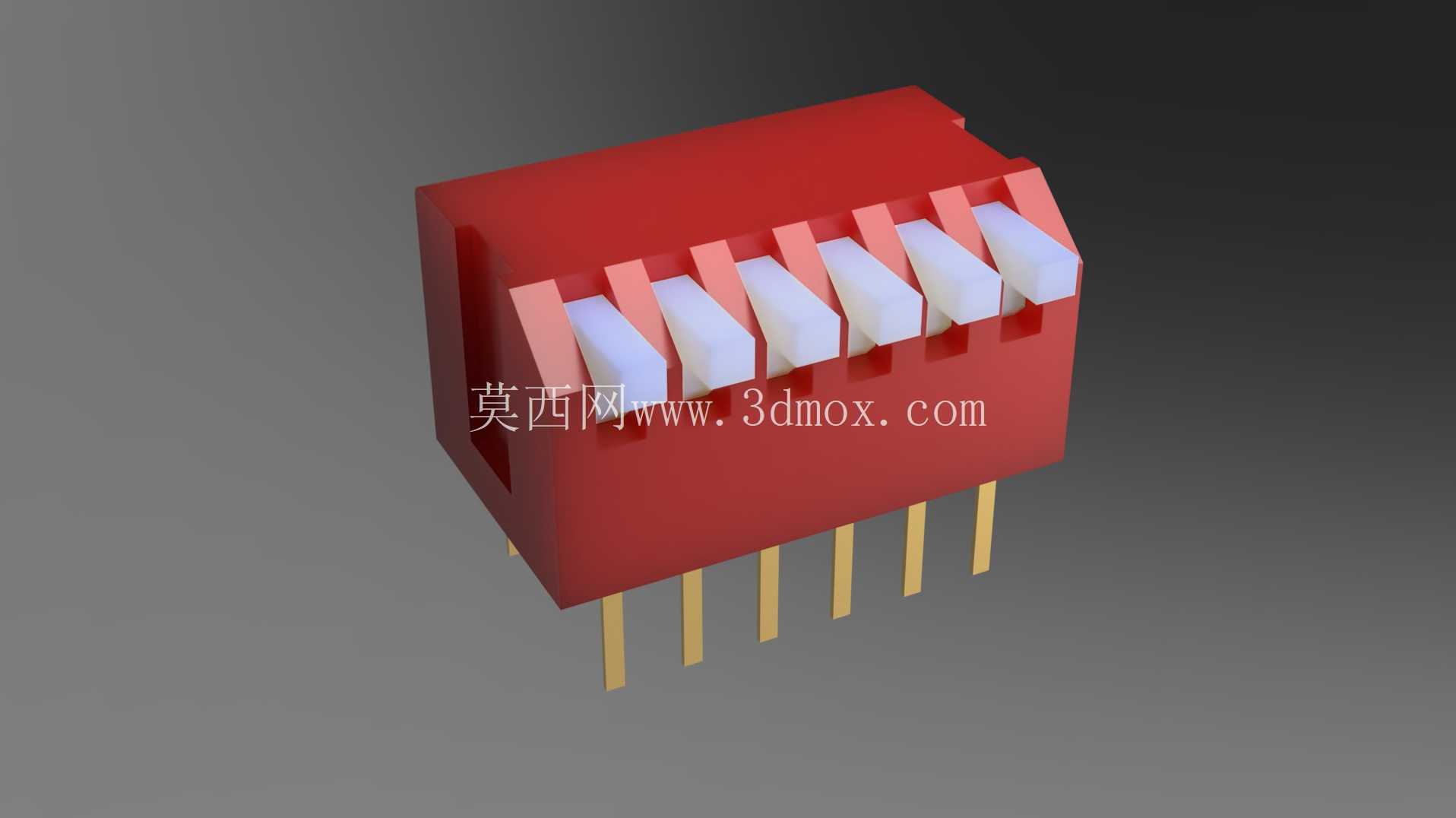

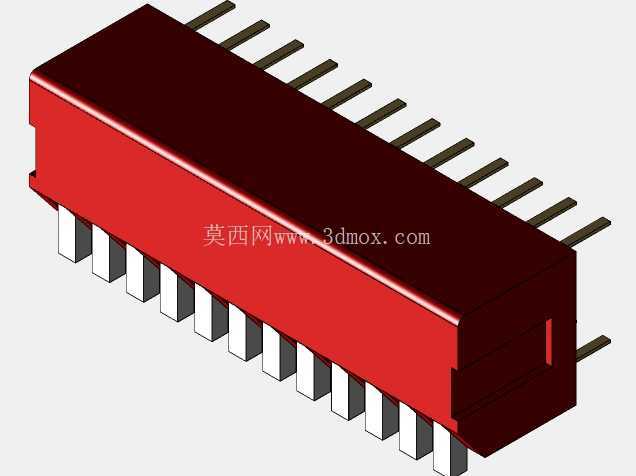

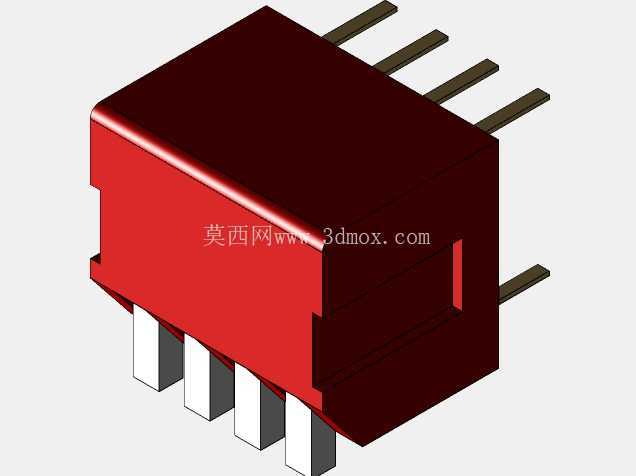

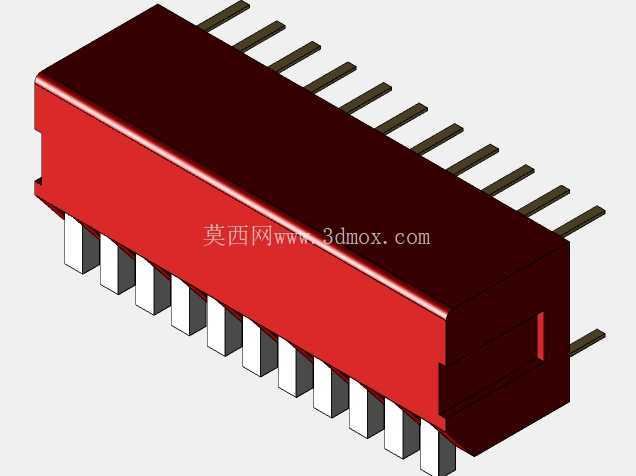

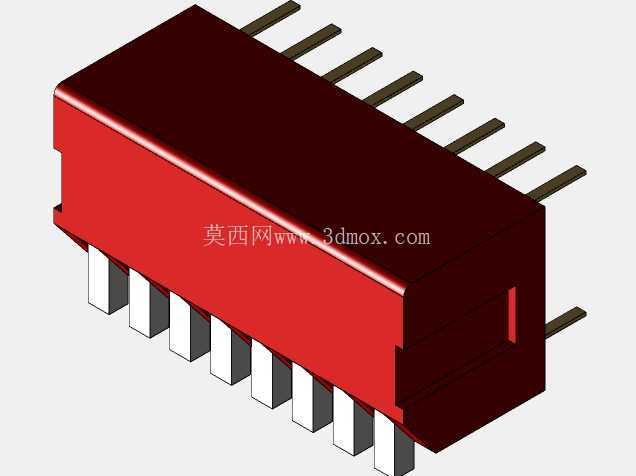

　　该模型呈现的是一款红色基座、白色拨柄的直插式多位拨码开关，属于电路板上常见的地址设定与功能配置元件。它在工业控制板、通信设备、测试仪器、电源模块、伺服驱动、嵌入式主板等场景中使用频繁，主要作用是让设备在断电或调试状态下通过人工拨动拨柄，改变对应回路的通断状态，从而设定站号、波特率、工作模式、使能选项或硬件配置。相比软件菜单中的参数设置，这类硬件开关状态直观，上电后可直接被主控IO口读取，调试人员不需要连接上位机就能确认配置，适合产线装配、现场维护和小批量设备定制。

　　从结构上看，开关本体采用长条状绝缘基座，内部沿长度方向并列布置多个独立微型开关单元。每个单元对应一个外露拨柄，拨柄在相邻两挡之间切换，一侧为接通，另一侧为断开。模型中拨柄与基座槽位之间保留了明确的运动间隙，既体现拨柄绕内部支点摆动的行程，也避免在三维装配时出现干涉。红色外壳承担绝缘、定位和防护作用，白色拨柄则通过颜色反差提高操作辨识度；在密集PCB环境中，维护人员可以快速判断每一位的朝向，减少误拨概率。

　　底部引脚采用单列直插形式，引脚沿本体长度方向等距排列，适合波峰焊或手工焊接。建模时需要重点控制引脚中心距、引脚伸出长度、引脚宽度以及本体底边到PCB表面的贴合高度。若引脚跨距偏差过大，焊接时会出现孔位不对中；若本体贴板高度不合理，则可能造成塑料壳体受压、引脚应力集中或清洗后残留物积聚。引脚根部通常设置台阶或挡止面，用于控制插入深度，模型中应保留这一安装边界，使开关落板后位置稳定。

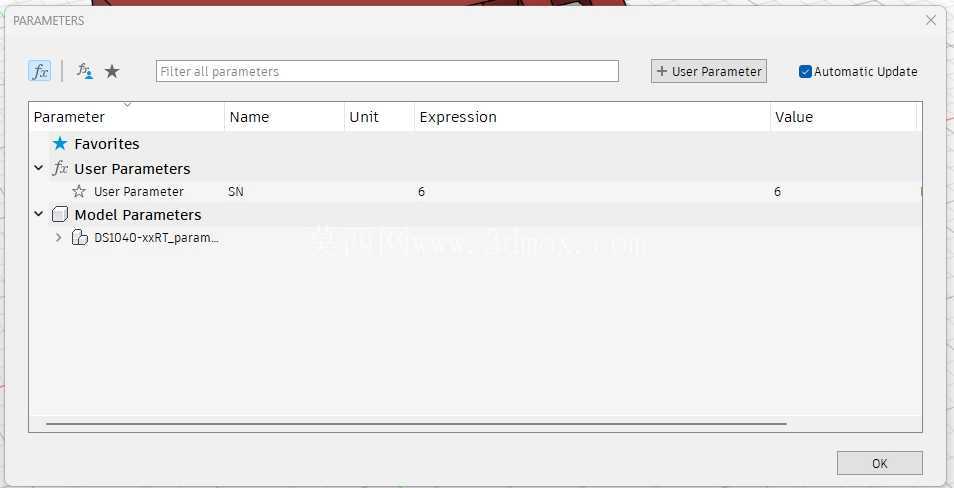

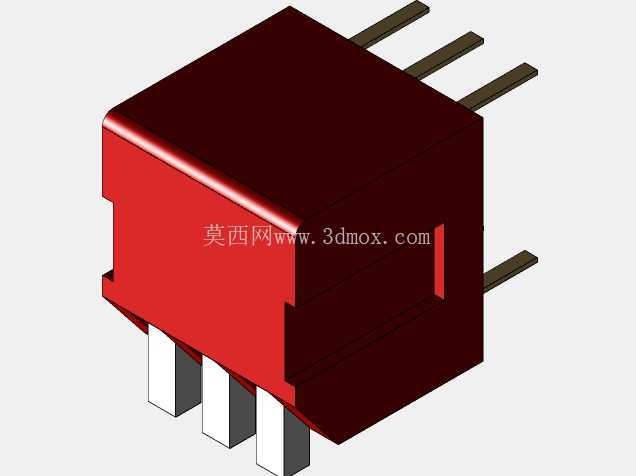

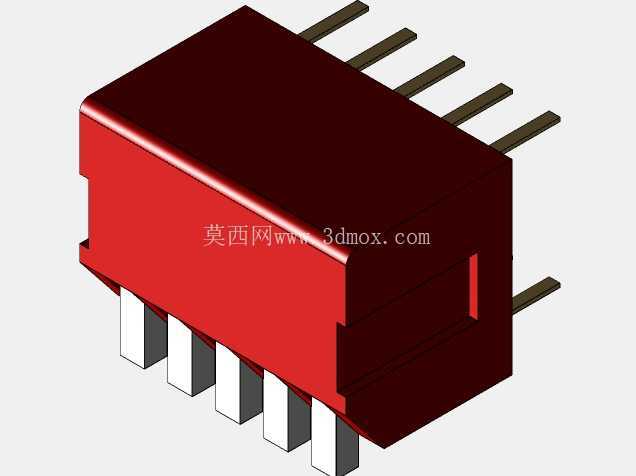

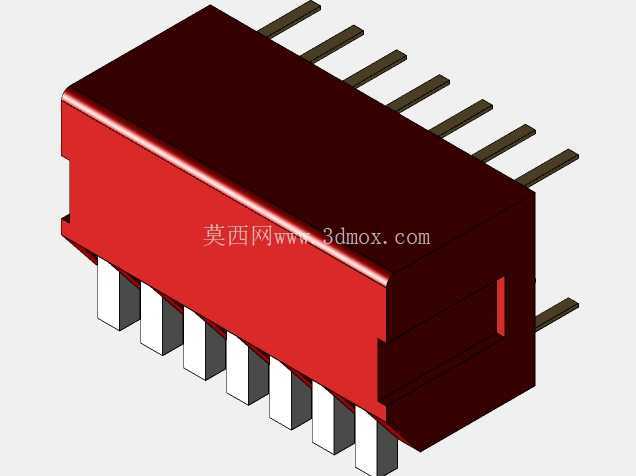

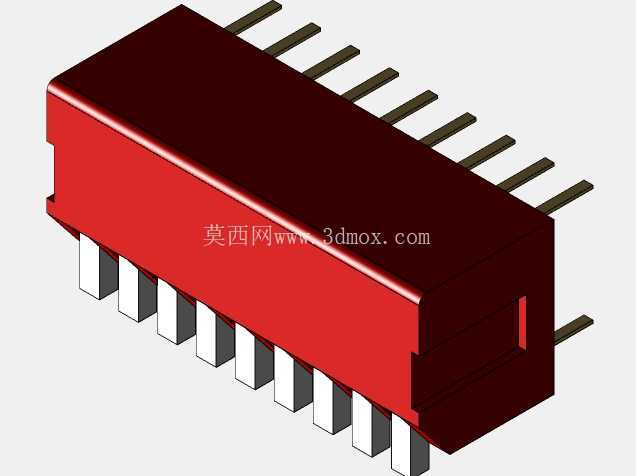

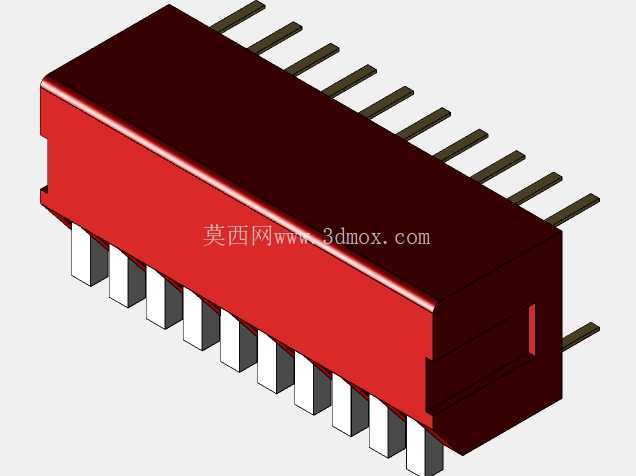

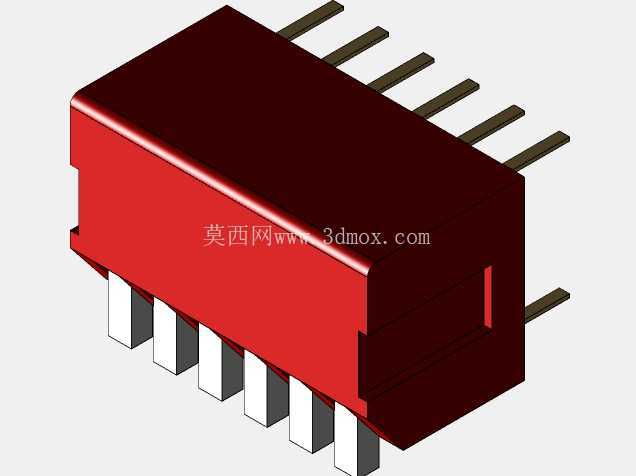

　　参数化设计的核心价值在于位数可扩展。实际产品覆盖3位到12位等多种规格，位数变化并非简单缩放整体长度，而是在保持单节开关 pitch、拨柄尺寸、引脚间距和端部安装余量一致的前提下，对中间重复单元进行阵列。端部壁厚、首末拨柄到侧壁距离、引脚排列范围都需要同步更新。这样处理后，不同位数型号能够共用同一套设计逻辑，工程师在选型时只需根据可用板宽和需要设定的二进制状态数量确定位数，不必重复绘制每一种规格。

　　在PCB布局中，这类开关通常放置在板边、调试口附近或面板开孔后方。若设备外壳需要直接操作拨柄，面板开窗必须覆盖全部拨柄行程，并在开关周围预留指尖或小型工具操作空间；若开关仅在厂内调试使用，则可放置在外壳内部，但应避免被高元件、线束或散热片遮挡。模型外形尺寸需要同时表达本体宽度、高度、长度、拨柄抬起后的最高点以及引脚占用区域，因为这些边界直接影响壳体间隙、丝印标识和相邻元件排布。

　　从机构原理看，每个拨柄内部对应弹性触点结构，拨动时依靠触点换位实现导通与断开。三维外观模型虽然不必完整还原微型弹片，但拨柄的角度、槽口宽度和顶部露出高度应符合真实操作关系。拨柄不能高出壳体过多，否则运输振动或外壳压迫可能导致状态改变；也不能过低，否则人工拨动时缺乏受力面。基座上的分隔筋位于相邻拨柄之间，可防止一次动作带动相邻位，同时增强塑料壳体的刚性。

　　电气选型层面，这类开关多用于低压信号回路，承载电流较小，关注点不在大功率分断，而在接触可靠性、绝缘耐压、焊接耐温与操作寿命。板级设计时通常会将公共端和各位信号端接入上拉或下拉电路，并在主控端预留检测点。由于开关状态属于人工配置，装配工艺中常要求在丝印层标注ON方向和位号，模型若用于整机协同设计，应保留足够空间给这些丝印字符，避免拨柄遮挡编号。

　　建模过程中，可将单个开关节距作为主参数，把位数、本体长度、引脚数量、拨柄阵列数量建立关联。拨柄、引脚、壳体槽口和分隔筋随位数同步生成，端部特征保持不变。这样得到的模型既能用于3位、4位、6位、8位等常规规格的快速派生，也能在结构评审中直接检查PCB开孔、外壳避让和操作空间。对电子设备结构工程师而言，这种参数化元件库能够显著减少重复建模，并让选型阶段的空间校核更加接近真实装配状态。
