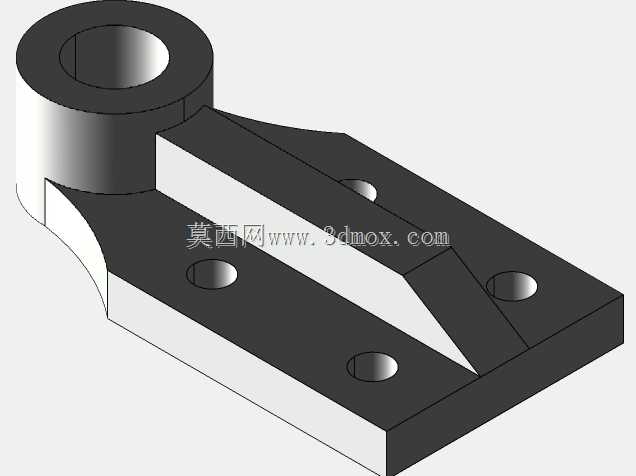

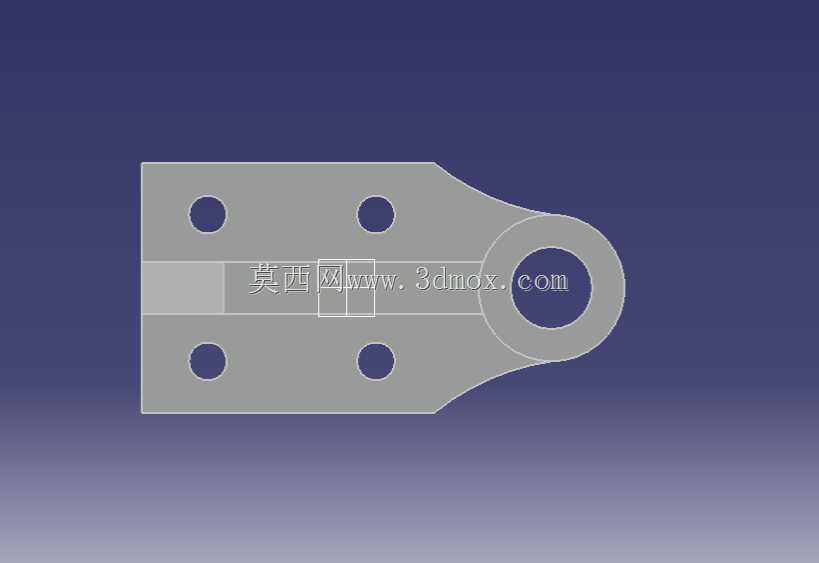

单耳式四孔安装连接吊耳结构

该连接构件属于工业装配场景中常用的铰接承重类五金件，主要应用于需要实现部件间铰接联动、载荷传递的机械装配场景，常见于工程机械的杆件连接、工装夹具的活动限位、输送设备的吊点挂载、农用机械的结构件铰接位置，可实现两个独立部件之间的可转动连接，同时稳定传递径向与轴向的静态、动态载荷，避免连接部位出现应力集中导致的结构失效。从实际用途来看，这类带单铰接环的耳板构件，一端通过四个安装孔实现与基体结构的刚性固定，另一端的圆环结构可配合销轴、衬套等配件，与对应带孔的杆件、摆臂、吊挂件形成可转动的铰接副，既能够保证连接位置的结构强度，又可以预留合理的转动自由度，抵消设备运行过程中产生的装配误差、振动位移，防止硬连接状态下的结构断裂问题。从功能特性上看，该构件采用平板式主体结构，四个安装孔呈矩形对称分布在主体板面上，能够让安装后的固定受力均匀分散到四个连接点位，相比两孔安装的耳板结构，抗扭转、抗剪切的性能提升明显，可承受更大的横向载荷与拉扯力；端部的铰接圆环与主体板采用一体化过渡结构，圆弧过渡的衔接位置没有尖锐的应力集中角，在承受大载荷拉扯时，应力能够顺着圆弧面均匀分散到整个主体板面，不会在衔接位置出现应力断裂的隐患。在设计思路上，该构件优先考虑了安装便捷性与载荷适配性，主体板面采用平直的矩形切边结构，四个安装孔的孔位间距按照通用工业装配的标准孔距设计，能够适配多数常规型材、设备基板的安装孔位，不需要额外进行打孔改位即可直接装配；铰接圆环的内径尺寸按照通用标准销轴的直径规格设计，可直接搭配对应规格的销轴、卡簧、润滑衬套使用，降低配件选型的难度；整体板面的厚度经过载荷校核，既能够满足额定载荷下的强度要求，又不会因为过厚导致整体重量过大、占用过多安装空间。从外形尺寸与安装边界来看，该构件整体为扁平状结构，主体板面的宽度略大于四个安装孔的横向分布间距，安装时只需要在基体表面预留出与主体板面尺寸匹配的平整安装面，保证四个安装孔能够完全贴合基体表面即可；端部铰接圆环的外圆直径大于主体板面的宽度，安装时需要在圆环的转动范围内预留足够的活动空间，避免铰接的配套部件转动时与周边结构发生干涉；四个安装孔的中心距按照等距对称设计，安装时可快速对位，不需要反复调整孔位角度，能够有效提升现场装配的效率；铰接圆环的端面与主体板面处于同一平面，整体结构没有外凸的多余结构，安装后不会占用过多的垂直方向空间，适合在安装空间紧凑的设备内部使用。
