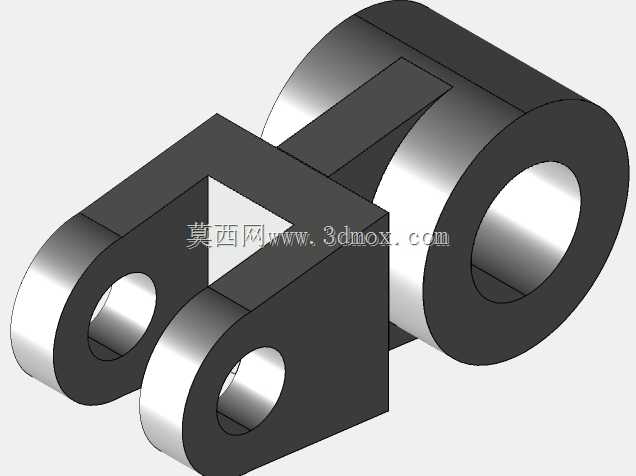

双孔铰接连接吊耳结构设计

该款双孔铰接连接构件是工业装配场景中十分常见的受力连接部件，主要应用在各类需要实现铰接传动、承重吊挂、部件间活动连接的机械设备、工装夹具、物流吊具以及轻型工程机械的结构节点中，承担着传递拉力、铰接转动、限位连接的核心作用，能够在两个相对存在小幅转动需求的部件之间建立稳定可靠的连接关系，避免刚性连接带来的应力集中问题，同时保障连接部位的承重能力与转动灵活性。从实际用途来看，这类构件既可以作为小型设备吊装时的吊挂着力点，配合吊环、卸扣等吊具完成设备的移位、安装作业，也可以作为传动机构中的铰接连杆端件，在气动推杆、液压支杆、连杆传动结构中实现力的转向传递，还能在防护门、活动盖板、翻转工作台等需要开合转动的结构上作为铰接支座使用，适配多类工业场景的连接需求。在功能特性上，该构件采用一体化成型的结构设计，整体为扁平长条形结构，一端为大尺寸铰接孔，另一端为小尺寸连接孔，两个孔位的中心距经过精准测算，能够匹配对应规格的铰接销轴与连接螺栓，大孔位主要承担铰接转动功能，孔壁预留了足够的壁厚来承受转动过程中的径向挤压力与摩擦损耗，小孔位主要用于固定连接，能够适配标准规格的紧固件完成与相邻部件的锁紧固定；构件整体边缘做了圆弧过渡处理，不存在尖锐棱角，既能够避免安装过程中划伤操作人员，也能减少应力集中点，提升构件长期受交变载荷作用下的结构强度，避免应力集中导致的开裂、变形问题。在设计思路上，这款构件优先考量了受力均匀性与安装便捷性，整体轮廓采用对称式布局，两个孔位的中心连线与构件的纵向中心线完全重合，保障受力时载荷能够沿着构件中心轴线传递，不会产生额外的偏转力矩；孔位的内径尺寸严格遵循通用紧固件的标准规格设计，无需额外加工即可直接适配标准销轴与螺栓，降低现场安装的加工成本；构件的厚度设计结合了常用场景的承重需求，在保障足够结构强度的前提下尽可能控制整体重量，减少材料浪费与安装后的整体负重。从外形尺寸与安装边界来看，该构件整体长度适配常规铰接节点的安装空间需求，大孔端的外圆直径大于小孔端的结构宽度，既保障了大孔位周边的结构强度，也能在安装时起到自然的限位作用，避免构件在安装座内出现过度窜动；两个孔位的端面都做了平整处理，能够与相邻连接件的端面完全贴合，保障连接后的稳定性，不会出现倾斜、偏载的问题；构件的整体厚度适配常规铰接支座的安装间隙，不需要额外调整支座间距即可完成装配，安装时仅需要将对应销轴穿入孔位，加装轴向限位卡簧即可完成铰接端的装配，连接端穿入紧固螺栓配合防松垫片锁紧即可完成固定，整体装配流程简单便捷，后期维护更换时也能够快速拆装，不需要对周边结构进行大范围拆解。
