卧式承压储运用压力容器结构设计

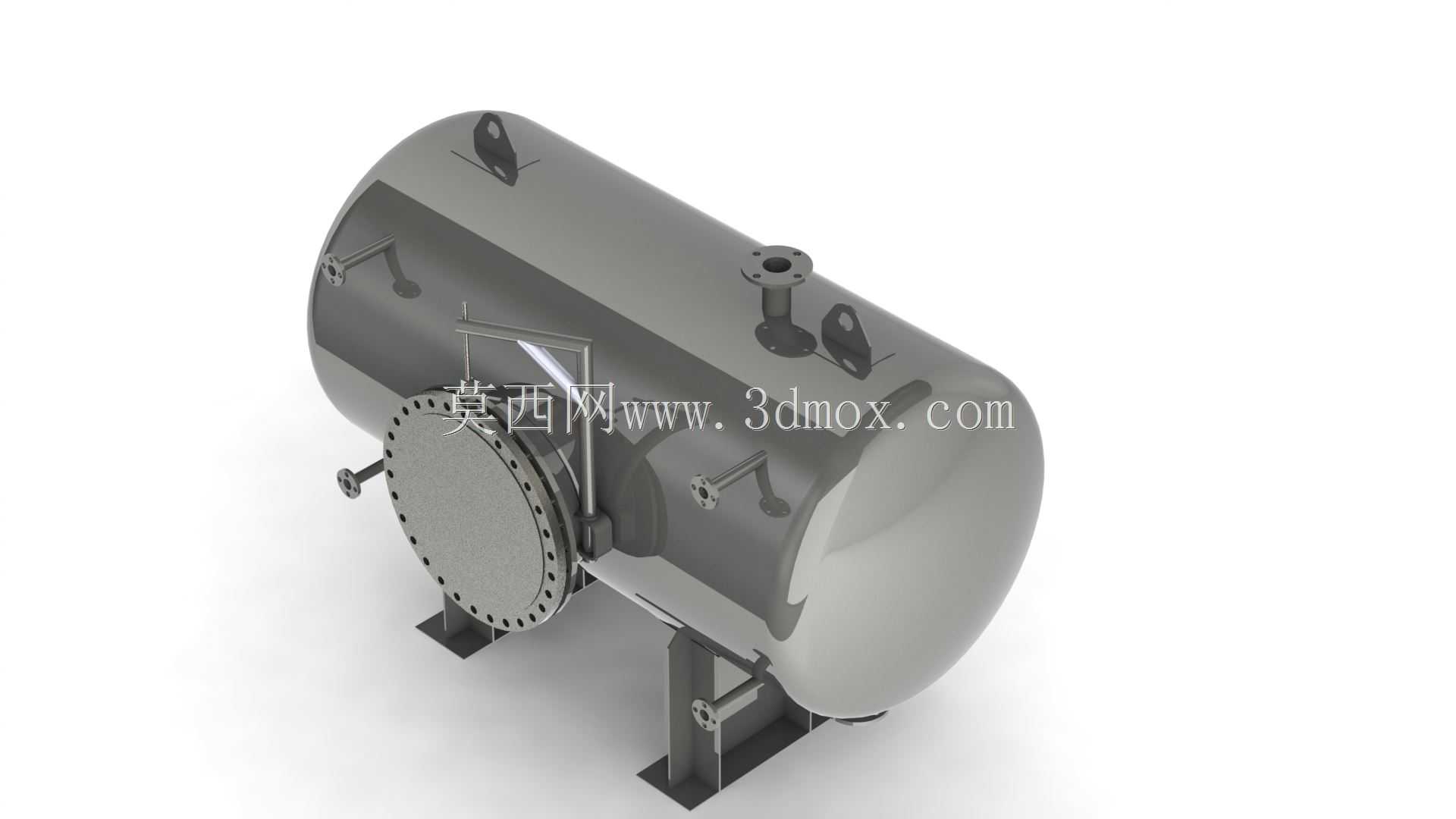

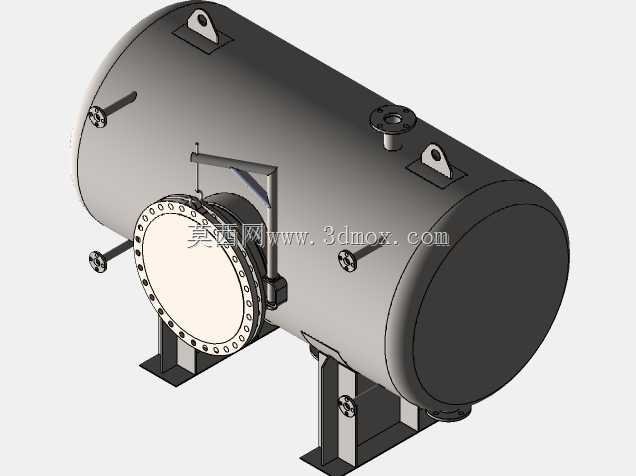

这款卧式压力容器主要面向化工生产、能源输送、集中供气、食品加工等需要承压存储气态、液态介质的工业场景，可作为缓冲罐、中间储槽、稳压容器使用，能够在系统管路中平衡介质压力波动、暂存工艺物料、分离气液两相组分，保障整套生产流程的压力稳定与物料连续供给，避免因上游供料波动或下游用量突变造成的系统压力失衡，降低管路水锤、压力骤升骤降对配套设备的冲击损伤。设备整体采用卧式鞍座支撑布局，相较于立式储罐，其重心更低，安装稳定性更强，对场地承重要求更友好，适合布置在层高有限的车间厂房内，同时卧式结构的介质静置分离效果更优，可在存储过程中自然沉降介质内的固态杂质、分离夹带的气态组分。罐体主体采用等径圆筒搭配标准椭圆封头的结构形式，椭圆封头的曲面过渡设计可有效分散承压状态下的应力集中，避免直角结构带来的应力断裂风险，筒体一端采用带颈对焊法兰连接的快开盲板结构，方便后期进入罐体内部开展检修、清洁、杂质清理作业，无需整体切割封头即可完成内部维护。罐体顶部设置有多个不同通径的工艺接管，分别用于介质进料、排气、安全附件安装、压力检测仪表接驳，侧面预留有液位计安装接口与排污接口，底部鞍座采用带加强筋的焊接结构，鞍座与罐体接触位置设置有贴合弧度的垫板，分散支撑点的局部应力，避免长期承重造成罐体局部变形。设计过程中充分考虑了安装边界需求，鞍座底部预留有标准地脚螺栓安装孔，可直接与混凝土基础或钢制机架固定，接管的伸出长度、法兰端面的朝向均预留了足够的管路安装操作空间，避免后期配管时出现干涉问题，罐体整体的外形尺寸适配常规车间的通道宽度与吊装设备的承重范围，方便现场转运与吊装就位。在功能设计上，罐体的壁厚取值充分匹配常规中低压工况的承压需求，所有接管与筒体的连接位置均做了补强处理，开孔边缘做圆滑过渡降低应力集中，支座位置做了局部加厚，保障长期承压运行下的结构强度，同时罐体外部预留了保温层安装空间，可根据存储介质的温度需求加装保温或保冷层，适配不同工艺温度下的存储要求。
