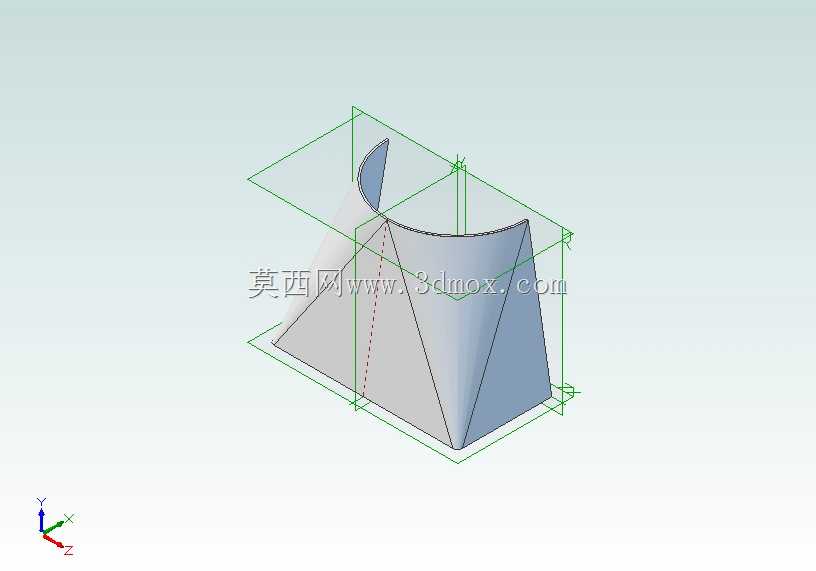

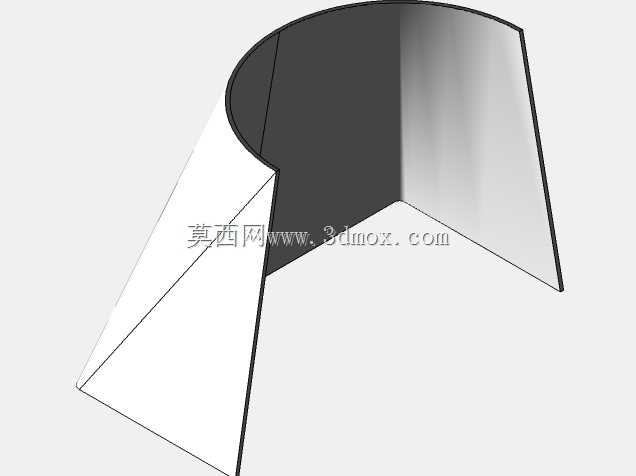

压力机用曲面过渡成型拼接构件

该构件是应用于制动压力机生产环节的曲面过渡成型工装部件，主要承担平面钣金向弧形曲面连续过渡的压制成型衔接功能，在压力机的冲压成型工序中，能够为待加工钣金件提供精准的成型支撑面，消除平面与弧面衔接位置的折痕、应力集中问题，保障压制成型后工件的曲面顺滑度与结构强度，适配中小尺寸钣金件的曲面过渡压型作业需求。从设计思路来看，该构件采用对称分体式结构设计，整体将过渡成型段拆分为两个对称半体，既降低了单件加工的难度，也便于在压力机工位上快速拆装、定位与调试，分体拼接的接缝位置设置在成型应力最小的曲面侧边，避免压制过程中接缝受力变形影响工件成型精度。构件的成型工作面融合了平面三角支撑段与弧形曲面段，平面段与压力机工作台的安装基准面完全贴合，安装时可直接通过工作台的T型槽进行定位固定，无需额外制作适配底座，安装边界与常规小型制动压力机的工位尺寸完全匹配，不会与压力机的滑块、导向柱等运动部件产生干涉。弧形曲面段的曲率经过反复校准，完全匹配目标成型工件的过渡弧度，曲面与平面段的衔接位置做了顺滑的圆角过渡处理，避免压制过程中划伤钣金工件表面，同时也能减少构件自身的应力集中，提升长期反复受压的使用寿命。构件的外围设置有定位基准边框，在数控激光切割下料阶段即可直接通过边框定位加工基准，保障分体两个半体的拼接精度，拼接完成后整体工作面的轮廓度误差可控制在0.1mm以内，完全满足钣金压型的精度要求。在实际生产应用中，该构件安装在制动压力机的下工作台位置，待加工的平面钣金料片放置在构件上方，压力机上模下行时配合该构件的成型面，即可一次性完成平面到弧面的过渡压型作业，相比传统的多工序逐段压型，能够大幅提升成型效率，同时避免多工序定位带来的累积误差，保障成型工件的尺寸一致性。构件的分体设计也便于后续的维护更换，当某一半体的工作面出现磨损、压痕时，可单独拆卸更换对应半体，无需整体更换整个成型工装，有效降低生产环节的工装维护成本。
