五辐式阀门手轮操作件结构设计

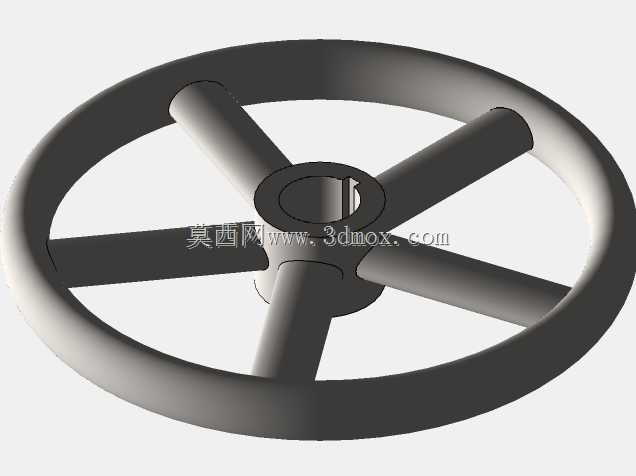

这款五辐式手轮是工业管路系统、中小型机械设备中常用的手动操作执行部件，主要适配截止阀、节流阀、蝶阀等需要手动调节开度的阀门类产品，也可用于机床进给调节、工装夹具锁紧、小型设备档位切换等需要手动旋转施力的场景，是工业现场人工操控设备动作、调节运行参数的核心接触部件。从实际使用场景来看，这类手轮多安装在设备操作侧、管路阀组的外露操作端，需要适配操作人员徒手施力的操作习惯，既要保证足够的握持摩擦力，也要避免轮缘出现尖锐棱角划伤操作人员，同时还要兼顾长期使用的结构强度，避免频繁施力后出现辐条断裂、轮毂变形的问题。在功能特性上，这款手轮采用中心轮毂带键槽的连接结构，能够与阀杆、调节轴实现周向固定，传递旋转扭矩，操作人员握持外侧轮缘转动时，五根均匀分布的辐条能够将施力均匀传递到中心轮毂，相比三辐结构受力更均衡，相比实心轮盘结构大幅降低了整体重量，也减少了材料消耗。设计过程中，首先确定了手轮的握持外径，这个尺寸需要匹配成年人手掌的握持跨度，保证单手握持转动时能够轻松发力，不会因为轮径过小导致施力力矩不足，也不会因为轮径过大占用过多安装空间、容易被现场其他物件剐蹭误碰。轮缘采用圆弧过渡的截面设计，表面做哑光质感处理，既提升握持的贴合度，也能在沾有少量油污、水渍的工况下保持足够的摩擦力，避免操作时打滑。五根辐条采用等角度放射状排布，每根辐条都做了与轮毂、轮缘的平滑过渡圆角，避免应力集中导致的结构断裂，辐条的截面尺寸经过扭矩校核，能够承受操作人员施加的最大操作力而不产生塑性变形。中心轮毂的内孔键槽尺寸按照通用阀杆的标准轴径设计，安装时能够直接与对应规格的阀杆配合，不需要额外加工转接件，轮毂的轴向长度也做了优化，既保证与轴的配合长度足够，传递扭矩时不会出现松旷，也不会因为轴向尺寸过长导致安装后突出过多，影响周边部件的布置。安装边界上，这款手轮安装后仅在垂直于阀杆的平面内占据圆形空间，轴向突出尺寸较小，能够适配狭窄的阀组安装空间，轮缘外侧没有突出的附加结构，不会在转动过程中与周边的管路、设备外壳发生干涉，即使在密集排布的阀组区域也能顺利安装使用。日常使用中，这类手轮不需要额外的维护保养，金属材质的结构能够适应车间、管路井道等多尘、有少量油污的工况，长期使用也不会出现结构老化失效的问题，转动过程中没有多余的活动部件，操作反馈直接，操作人员能够通过转动的阻力变化直观感知阀门的开度状态、设备调节的到位情况，是手动操控类部件中可靠性极高的结构形式。
