双耳铰接式连接支撑结构件

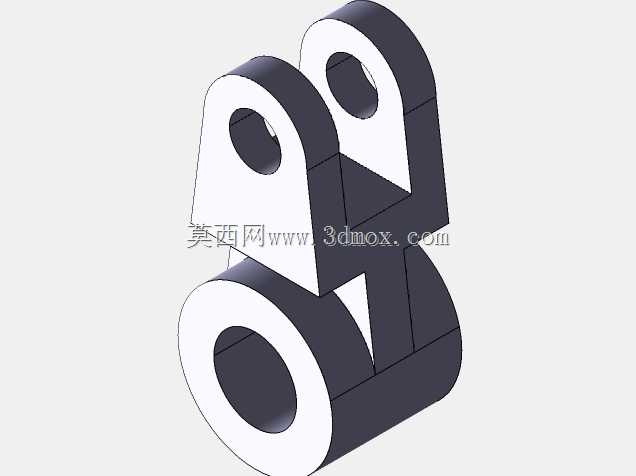

该结构件属于机械传动系统中的铰接支撑类零部件，主要应用于各类需要实现摆动铰接、载荷传递的工业设备场景中，常见于工程机械的连杆机构、自动化生产线的摆臂组件、物流设备的活动连接部位以及农用机械的传动铰接点位，承担着连接两个相对摆动构件、传递径向与轴向载荷、限定铰接转动自由度的核心作用。从功能特性来看，该零件下部为带贯通孔的筒状基座结构，可通过销轴、衬套与固定端的轴类部件配合，实现绕基座孔轴线的转动支撑，上部两个平行布置的带孔连接耳，可通过铰接销与外部摆臂、拉杆类构件相连，将上部构件的摆动动作与下部基座的支撑形成稳定的铰接传动，两个平行耳板的对称设计能够有效分散铰接点的载荷，避免单侧受力导致的结构变形，提升铰接部位的抗剪切、抗弯折性能。在设计思路上，该零件采用一体化成型的结构布局，下部筒状基座与上部双耳板通过加强筋结构平滑过渡，既减少了分体装配带来的累计误差，也提升了整体结构的刚性，耳板上的铰接孔与基座的贯通孔保持严格的平行度公差要求，确保铰接转动过程中无卡滞、偏磨问题，孔位边缘均做了倒角处理，既方便销轴的装配导入，也能消除锐边应力集中，提升零件的疲劳使用寿命。从安装边界来看，下部筒状基座的外径决定了其适配的安装座内孔尺寸范围，基座的轴向长度需匹配安装位的轴向空间，上部双耳板的外侧间距需适配外部连接构件的安装槽宽度，耳板上铰接孔的中心高度决定了铰接点的转动半径范围，安装时需保证基座孔与耳板孔的轴线平行度误差控制在合理公差范围内，避免铰接转动时出现附加载荷，加速销轴与孔位的磨损。该结构件在实际使用中通常会在孔位内部加装耐磨衬套，降低铰接转动过程中的摩擦损耗，衬套磨损后可单独更换，大幅降低设备的维护成本，整体结构简洁紧凑，在满足载荷传递与铰接转动功能的前提下，尽可能优化了结构重量，避免不必要的材料冗余，适合在中等载荷、中低速摆动的铰接传动场景中长期稳定工作。
