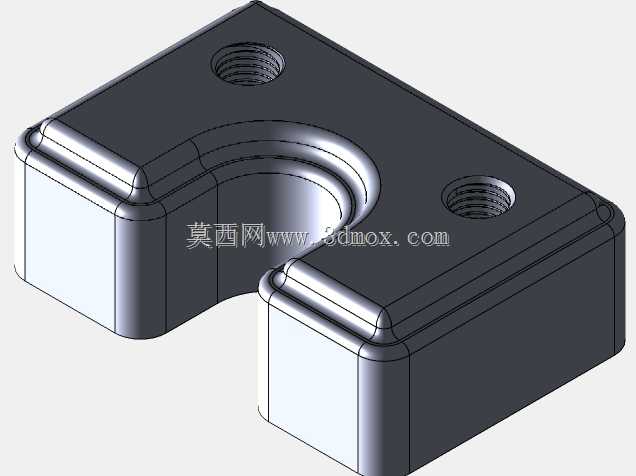

U型带内螺纹安装孔CNC加工定位块

这款U型结构的定位固定块，是数控加工场景中常用的工装配套零件，主要应用在CNC加工中心的工装夹具系统、自动化生产线的工位定位、以及小型设备的部件连接固定场景中，能够在加工过程中为工件或者功能部件提供稳定的限位与支撑，避免加工过程中工件出现位移、晃动，保障加工精度与生产稳定性。从实际用途来看，该零件既可以作为夹具的压块配合螺栓使用，对台面上的待加工工件进行侧向或者顶面的压紧固定，也可以作为设备机架上的连接座，用来安装传感器、气动元件或者小型导向部件，U型的开口设计可以避开设备上的轴类、杆类凸起结构，让安装布局更加紧凑，不需要额外做避空加工，能够有效缩减工装的整体占用空间。在功能特性上，零件顶面设置了两个同轴度经过精密加工的内螺纹孔，螺纹孔的孔口做了倒角处理，既可以避免拧入螺栓时刮伤螺纹，也能让螺栓拧入后保持垂直，保证锁紧力均匀分布，不会出现偏载导致的零件变形；零件的所有外棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，既可以避免安装调试过程中划伤操作人员，也能减少零件在频繁拆装过程中因为磕碰产生的形变，提升零件的使用寿命。从设计思路来看，这款零件采用了对称式的U型结构设计，整体为块状构型，自身刚性充足，在承受较大锁紧力的时候不会出现翘曲变形；两个安装螺纹孔分别布置在U型结构的两个支臂顶面，锁紧时受力点分布均匀，不会因为单侧受力导致支臂出现偏斜；零件的两个侧面为精加工的基准面，平面度控制在较高精度范围内，安装时可以紧贴设备台面或者其他基准零件，保证定位精度可靠，U型的内圆弧面也做了光滑过渡处理，在穿过圆柱类杆件的时候不会刮伤杆件表面，也能保证配合间隙均匀。在外形尺寸与安装边界方面，该零件整体为矮块状构型，厚度方向尺寸紧凑，适合安装在空间有限的工装台面上，两个螺纹孔的孔距经过标准化设计，能够适配市面上多数常规规格的内六角螺栓，U型开口的圆弧半径经过匹配设计，可以适配对应直径的导向轴或者杆件穿过，安装时只需要将零件的基准面贴紧安装基面，将螺栓拧入对应的安装孔位即可完成固定，不需要复杂的调试，拆装维护都十分便捷，能够适配多批次小批量的柔性生产加工需求，在数控加工、非标自动化设备搭建、工装夹具改造等场景中都能发挥稳定的作用。
