多槽式数控加工成型基座结构设计

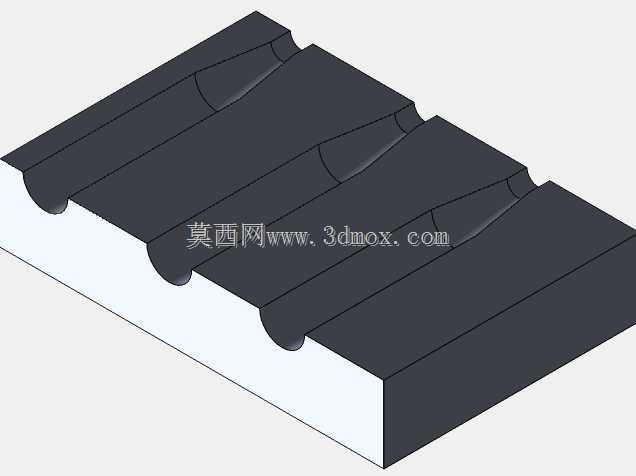

该结构件是面向数控加工工序设计的专用定位基座，主要应用于批量零件的铣削加工场景，在中小型精密机加工车间的CNC加工工位中承担工件承托、定位与装夹基准的核心作用，能够适配多工位连续加工的生产需求，减少重复装夹带来的定位误差，提升批量零件加工的尺寸一致性。从实际用途来看，该基座可直接安装在数控铣床的工作台面上，其上开设的多组平行弧形槽结构，可配合专用压块、定位销完成轴类、异型条料类工件的快速装夹，无需针对单批次工件定制专属夹具，能够有效缩短生产准备周期，降低小批量多品种加工的工装成本。在功能特性上，基座主体采用整体式方块结构设计，底部为全平面接触结构，能够与机床工作台实现大面积贴合，保证装夹刚性，避免加工过程中出现振颤影响加工表面质量；上表面的弧形槽采用等间距排布设计，槽型轮廓经过平滑过渡处理，既能够适配不同直径的圆柱类工件装夹，也可作为排屑通道使用，加工过程中产生的金属切屑可顺着槽道快速排出加工区域，避免切屑堆积在定位面影响装夹精度。从设计思路层面，该结构优先考虑加工实用性与结构刚性，整体采用等壁厚设计思路，基座实体部分预留足够的厚度，能够承受大进给铣削过程中的切削力冲击，不会出现结构变形；槽道的弧形轮廓采用参数化设计，可根据加工工件的直径范围灵活调整槽的曲率与间距，适配不同规格工件的装夹需求，同时槽道端部做了斜向过渡处理，方便工件推入定位槽，减少装夹时的对位难度。在外形尺寸与安装边界上，该基座整体为长方体构型，长宽比例适配常规中小型CNC机床的工作台安装尺寸，安装时可通过工作台两侧的T型槽配合压板完成固定，无需对现有机床工作台做额外改造；基座的高度设计充分考虑了机床Z轴的行程范围，装夹工件后不会超出机床的有效加工行程，同时预留了足够的刀具避让空间，避免加工过程中刀具与基座本体发生碰撞。
