大型立式加压砂滤水处理罐体结构

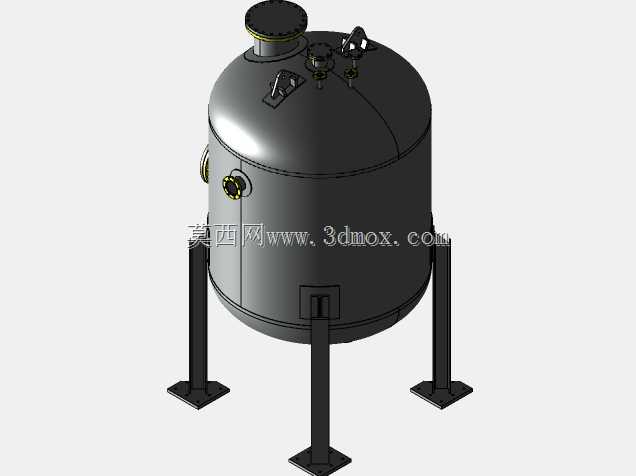

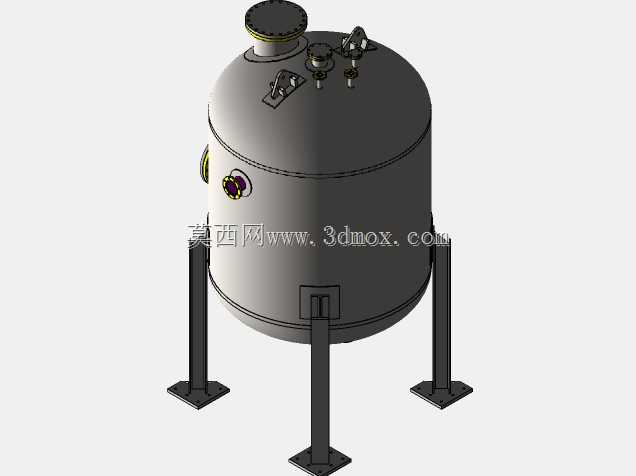

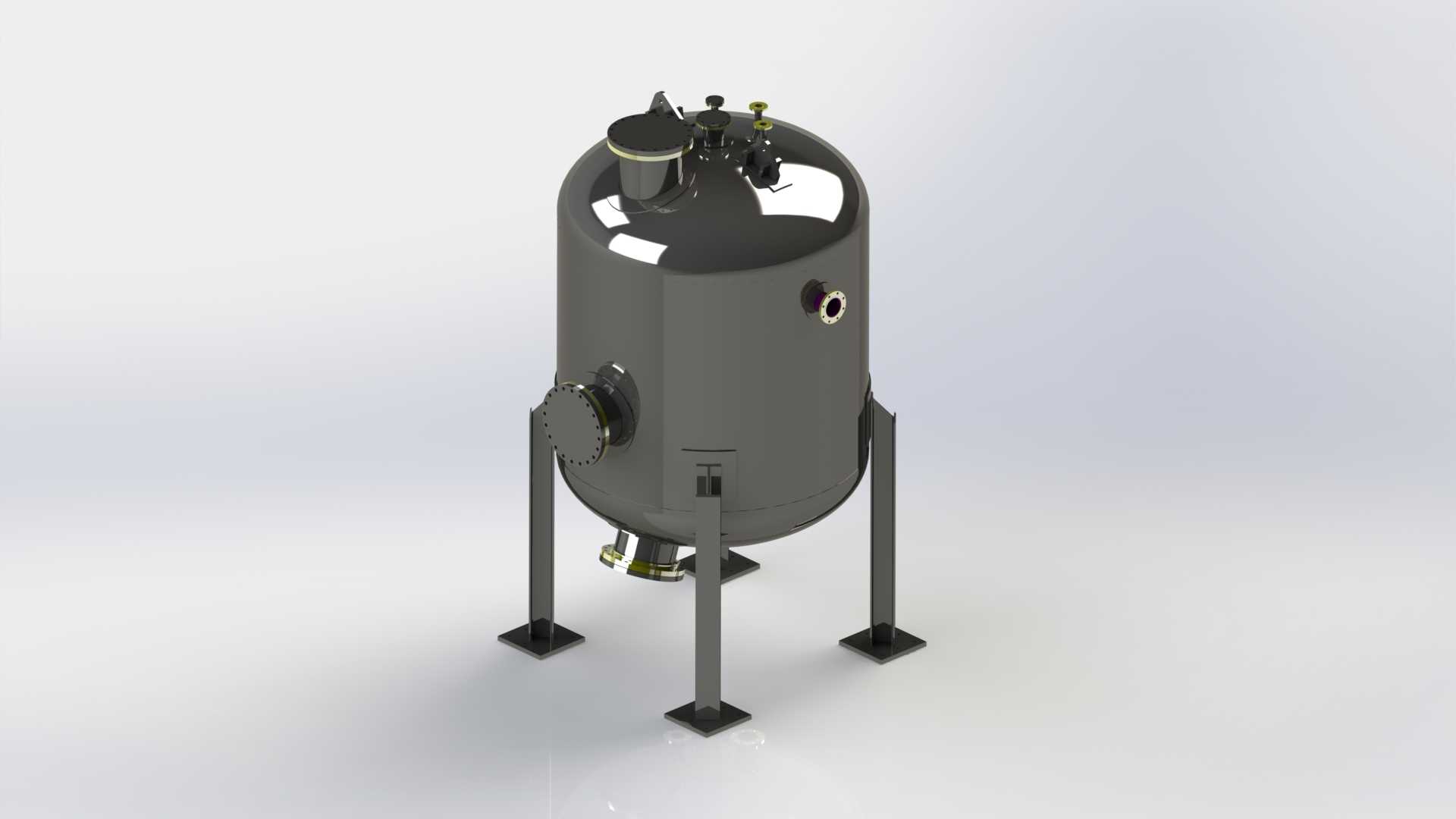

该砂滤设备主要应用于市政供水预处理、工业循环水净化、中水回用深度处理、地表水除浊降杂等水处理场景，是物理法过滤去除水中悬浮物、胶体、泥沙杂质的核心处理单元，可作为反渗透、离子交换等精处理工艺的前置保护设备，也可独立用于生产用水的初级净化环节，适配中小型水厂、工厂循环水站、景观水循环系统等多种工况的水质净化需求。设备核心用途是通过内部填充的石英砂等滤料层，在加压状态下截留水流中的颗粒杂质，当滤层截留杂质达到饱和后，可通过反冲洗流程排出截留污物，恢复滤料的过滤能力，实现长期循环使用，相比无压过滤设备，加压工况下的过滤流速更高，单位占地面积的处理效率更优，适合场地受限的水处理项目选用。从功能特性来看，该罐体采用立式承压结构设计，额定工作压力适配常规供水加压管网的压力范围，罐体顶部设置了检修人孔、排气阀、进水接口以及反冲洗操作的阀组接口，罐体侧部预留了检修手孔、出水接口，底部设置了布水装置与排污接口，配套的支腿结构将罐体抬升足够高度，满足底部排污管路的安装与操作空间需求，罐体上的接口布局充分考虑了现场管路对接的便利性，阀组的排布预留了足够的操作空间，方便日常运维时的阀门切换与参数调整。设计过程中首先依据处理容量确定了罐体的直径与直筒段高度，保证内部滤料层有足够的厚度满足过滤精度要求，同时预留了足够的反冲洗膨胀空间，避免反冲洗时滤料随水流流失；承压壳体的壁厚经过强度校核，可承受额定工作压力下的长期载荷，支腿与罐体的连接位置做了加强处理，可承载满水状态下罐体加上滤料的总重量，底部的方形支脚增大了与基础的接触面积，降低基础面的承压要求，无需额外做复杂的预埋固定结构，降低现场安装的施工难度。安装边界方面，设备整体为立式圆柱结构，支腿外沿的尺寸即为设备的最小安装占地尺寸，安装时需要在罐体周边预留至少单人通行的操作空间，顶部需要预留足够的检修空间满足人孔开启、滤料补充更换的操作需求，底部需要预留排污管路的安装坡度空间，对接的进出水管路可通过法兰与罐体预留接口直接连接，整体安装流程简便，适配常规水处理车间的布局要求。
