BK型滚珠丝杠固定支撑座结构设计

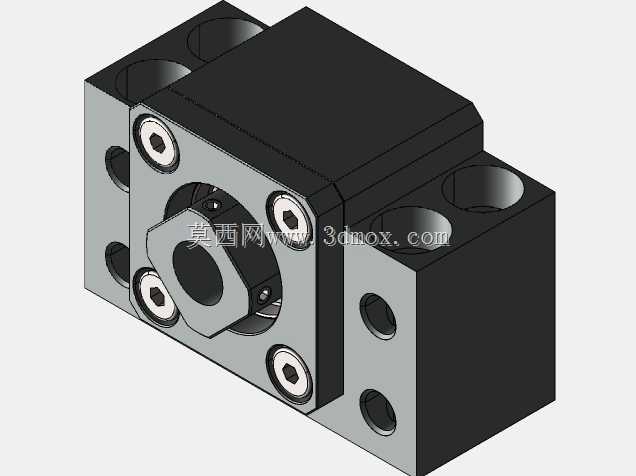

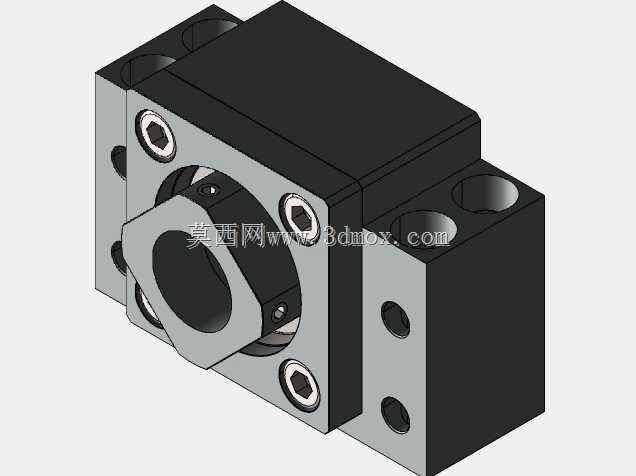

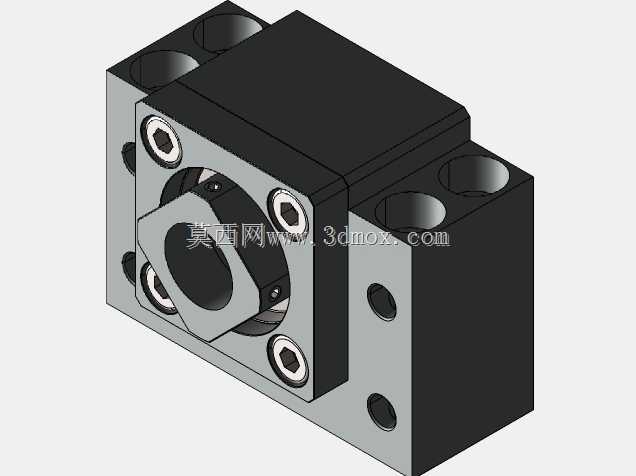

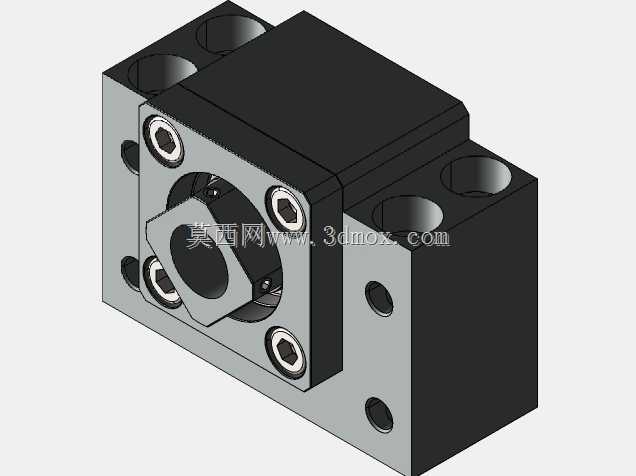

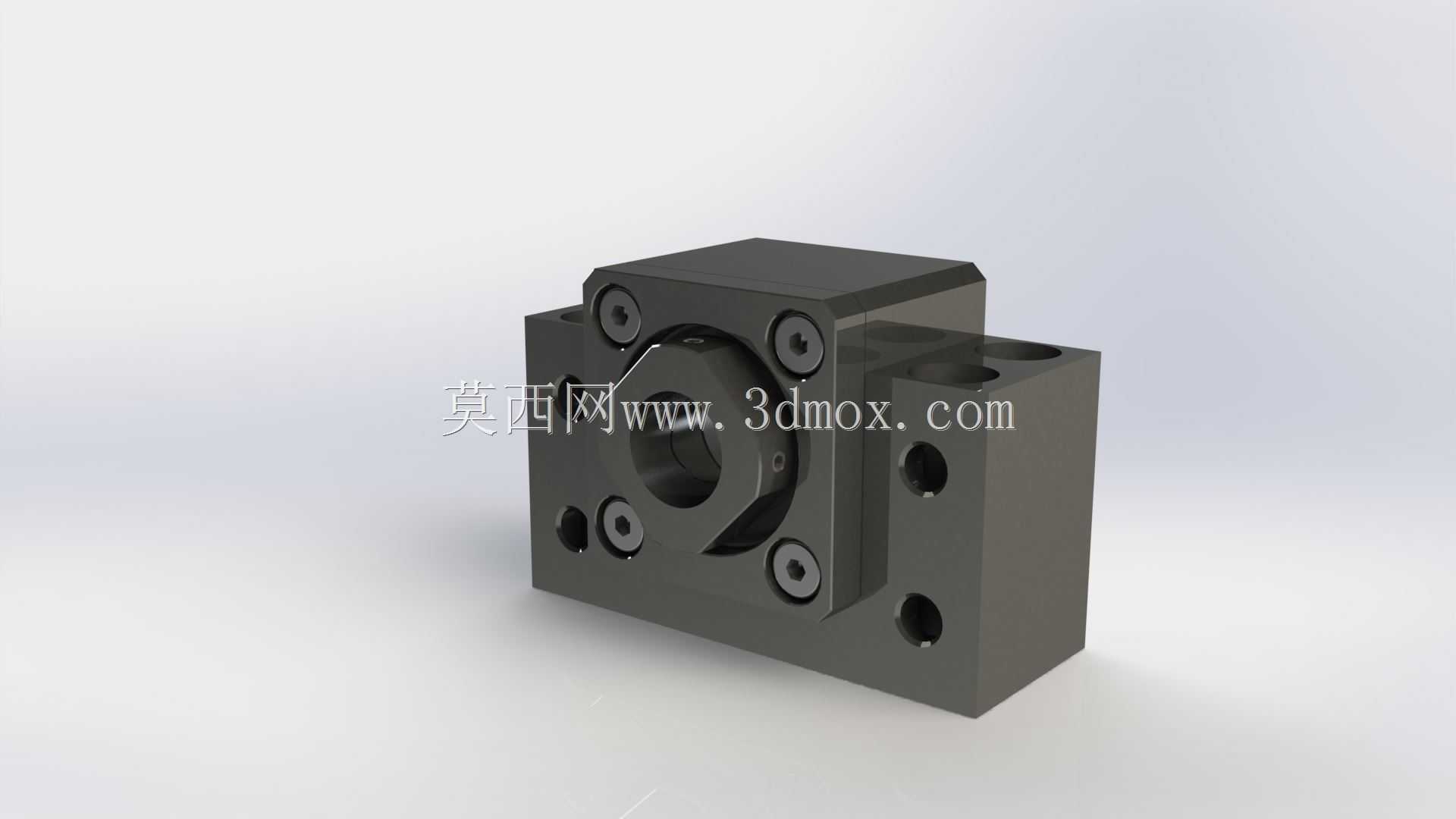

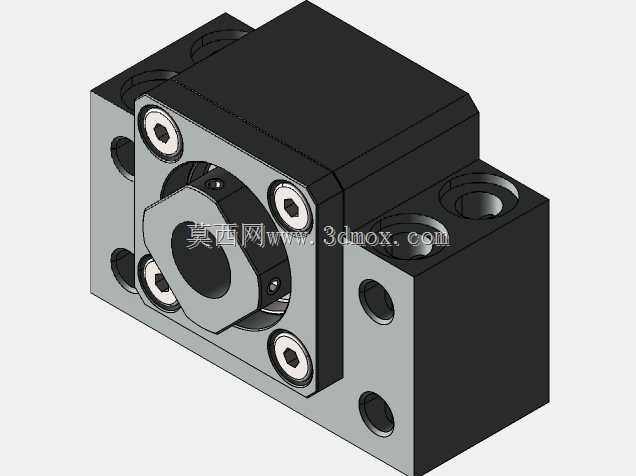

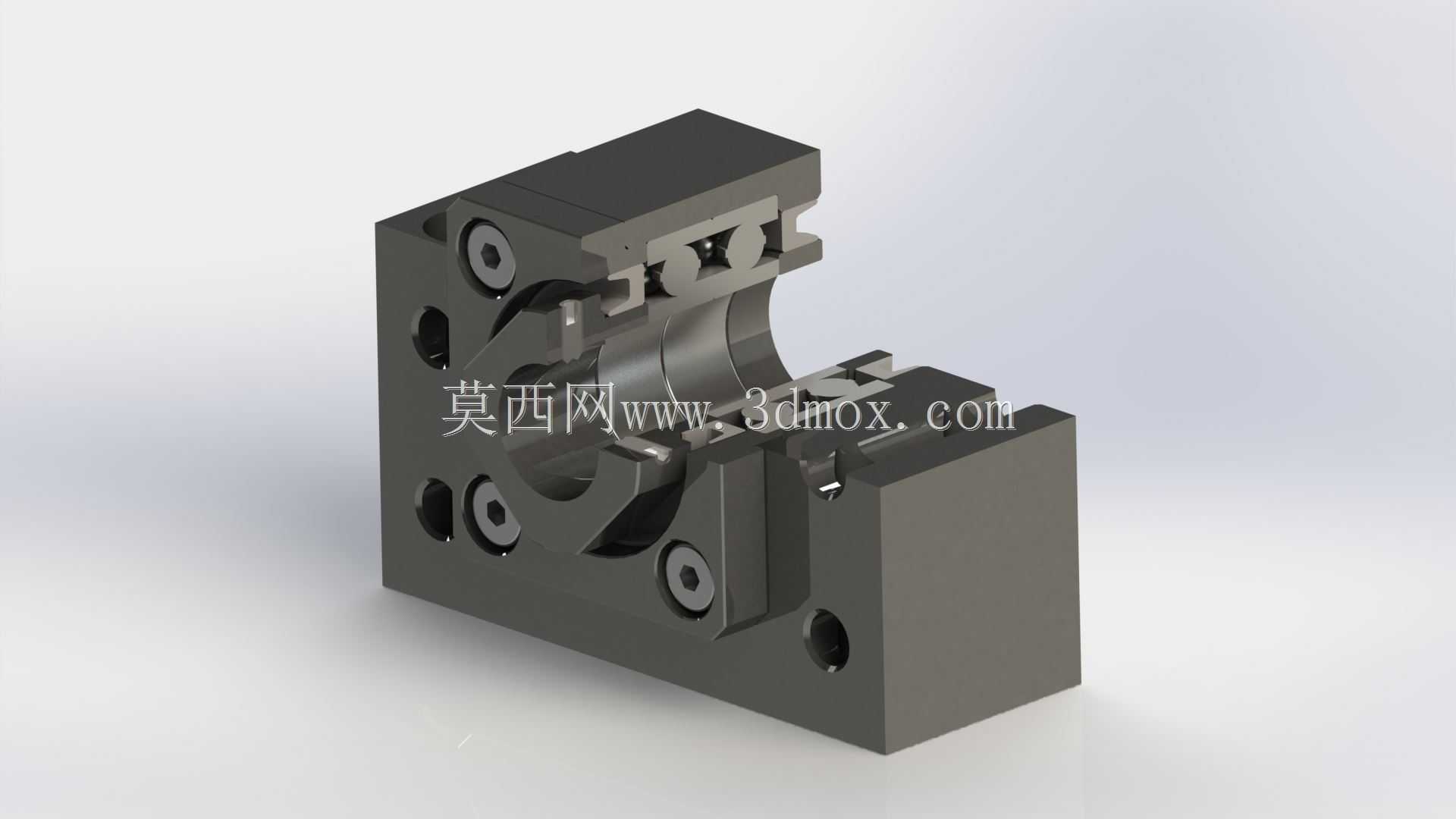

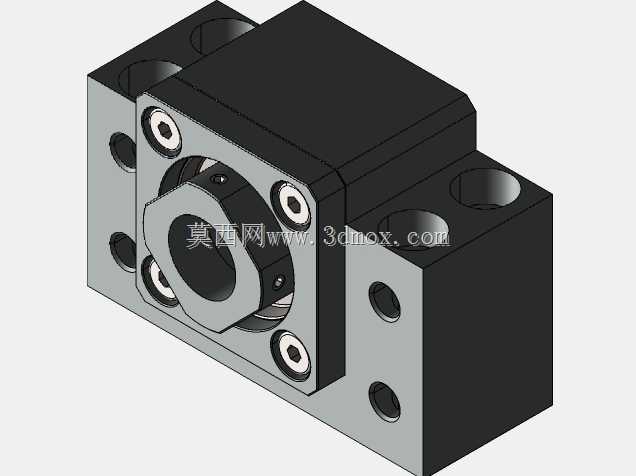

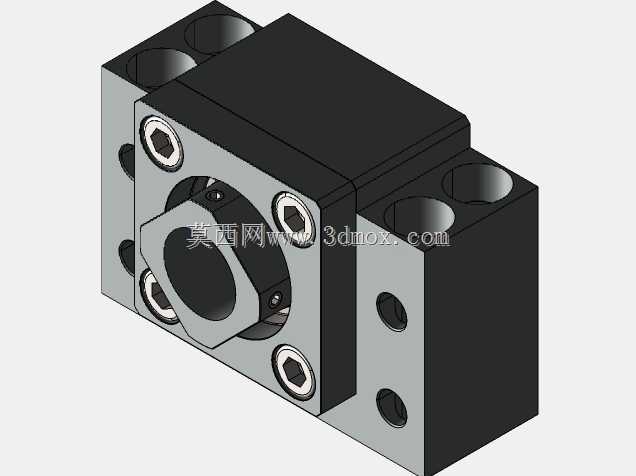

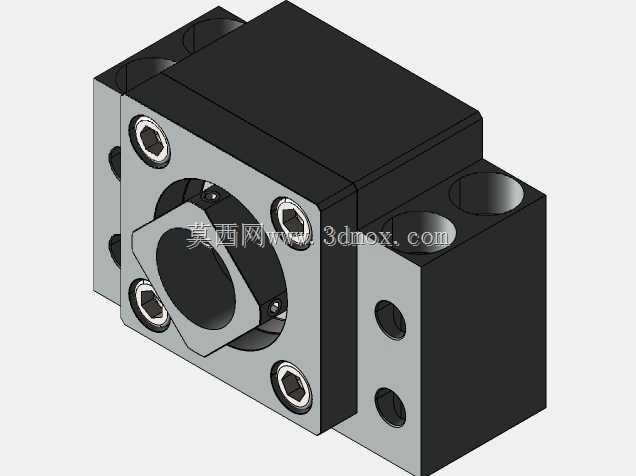

在自动化传动模组、数控进给轴、线性滑台的结构搭建中，滚珠丝杠的端部支撑是直接影响传动精度、运行稳定性与使用寿命的核心部件，这款BK型丝杠支撑座属于固定侧支撑单元，主要承担丝杠端部的径向承载与轴向定位作用，区别于浮动侧的支撑结构，该类固定座内置配对角接触轴承，可同时承受双向轴向载荷与径向载荷，抵消丝杠传动过程中产生的轴向窜动，保障进给过程的重复定位精度。从实际应用场景来看，这类支撑座广泛出现在小型数控铣床的XYZ进给轴、点胶设备的线性传动模组、皮带输送线的张紧调节端、3D打印设备的运动轴以及各类非标自动化设备的直线传动单元中，但凡用到滚珠丝杠实现精准直线进给的工位，基本都需要匹配对应规格的固定侧与支撑侧座体完成装配。从结构设计思路来看，座体采用一体式方块式铸铁或钢制加工成型，整体做发黑防锈处理，安装面经过精磨加工保证平面度，轴承安装孔与安装基准面的垂直度、同轴度公差严格控制在IT7级以内，避免轴承装配后出现偏载导致的早期磨损。座体侧面预留的轴承锁紧螺钉孔，用于装配后压紧轴承外圈，防止运行过程中轴承外圈随轴转动；端面的多个安装沉孔用于将座体固定在设备安装基板上，孔位间距匹配常规标准丝杠的安装尺寸，无需额外做安装孔位的二次加工即可直接适配对应直径的滚珠丝杠。从安装边界来看，座体的整体外形为方块结构，底部安装面的宽度、高度尺寸严格匹配对应规格丝杠的安装空间要求，丝杠穿入孔的直径与对应丝杠轴端的轴承位直径适配，装配时仅需将丝杠轴端穿入轴承内圈，通过轴端锁紧螺母锁紧轴承内圈，再将座体通过内六角螺钉固定在设备安装面即可完成装配，不需要额外加工轴承室，大幅降低了设备厂商的结构设计与加工成本。在实际选型过程中，需要根据丝杠的公称直径、额定轴向载荷、安装空间的尺寸边界来匹配对应型号的支撑座，这款固定座的轴承预压在出厂时已经调整到合适范围，装配后不需要用户自行调整轴承预紧力，避免了自行装配轴承时出现预压过大导致的运行发热、预压过小导致的轴向窜动问题。座体上预留的多个侧向通孔，既可以作为装配时的工艺孔使用，也可以在部分特殊安装场景下作为侧向安装的固定孔使用，提升了产品的安装适配性。在日常设备维护中，这类支撑座仅需要定期通过注油孔补充润滑脂，即可保障轴承长期稳定运行，不需要频繁拆解维护，整体结构紧凑，刚性充足，能够在高频率往复进给的工况下长期保持稳定的支撑精度，避免因支撑座刚性不足导致的丝杠抖动、进给精度下降等问题。
