FK型滚珠丝杠固定支撑座结构设计

这款FK型滚珠丝杠支架是直线传动系统中核心的支撑固定部件，主要应用于精密数控机床、自动化直线滑台、电子制造贴片设备、工业检测仪器、3D打印成型设备等需要高精度直线往复运动的机械结构中，承担滚珠丝杠端部的径向与轴向载荷承载、旋转轴系定位、传动精度保持的关键作用，是保障滚珠丝杠平稳运行、避免传动抖动与轴向窜动的基础结构件。

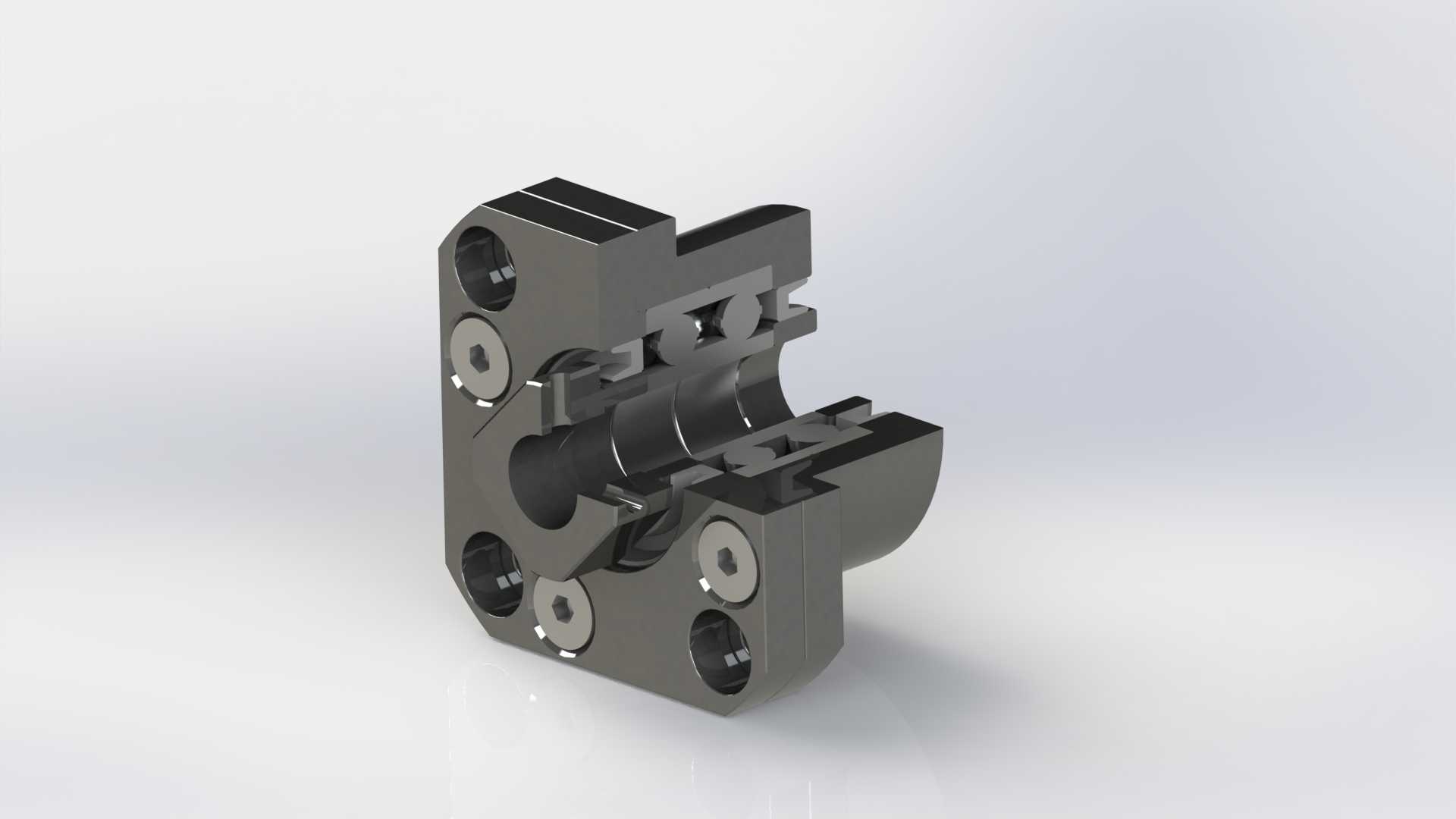

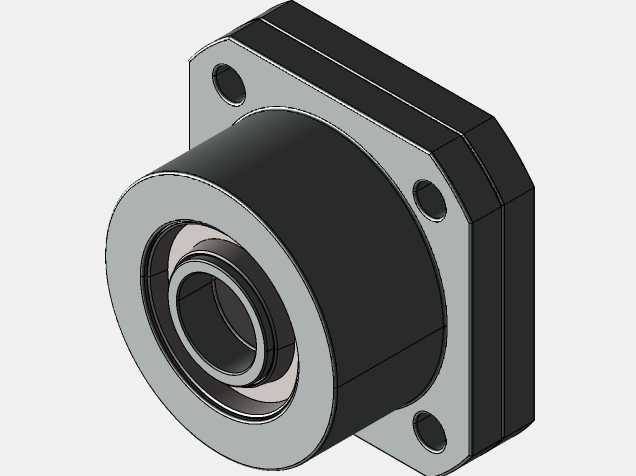

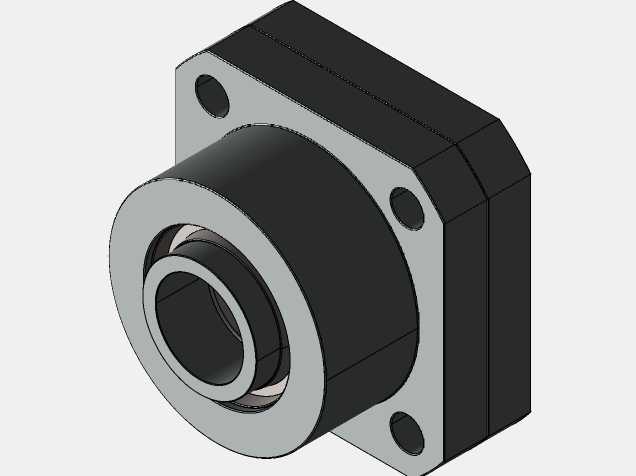

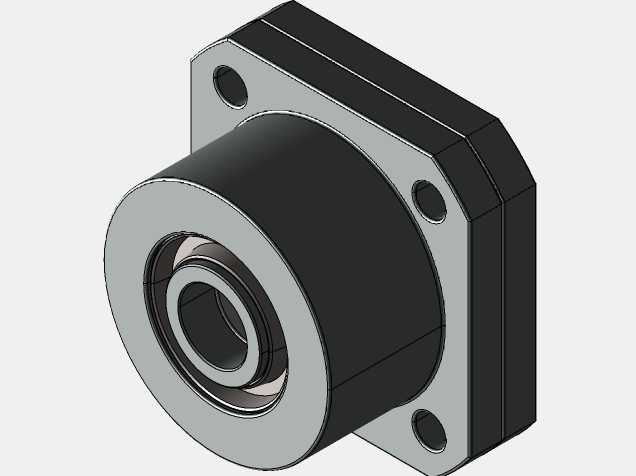

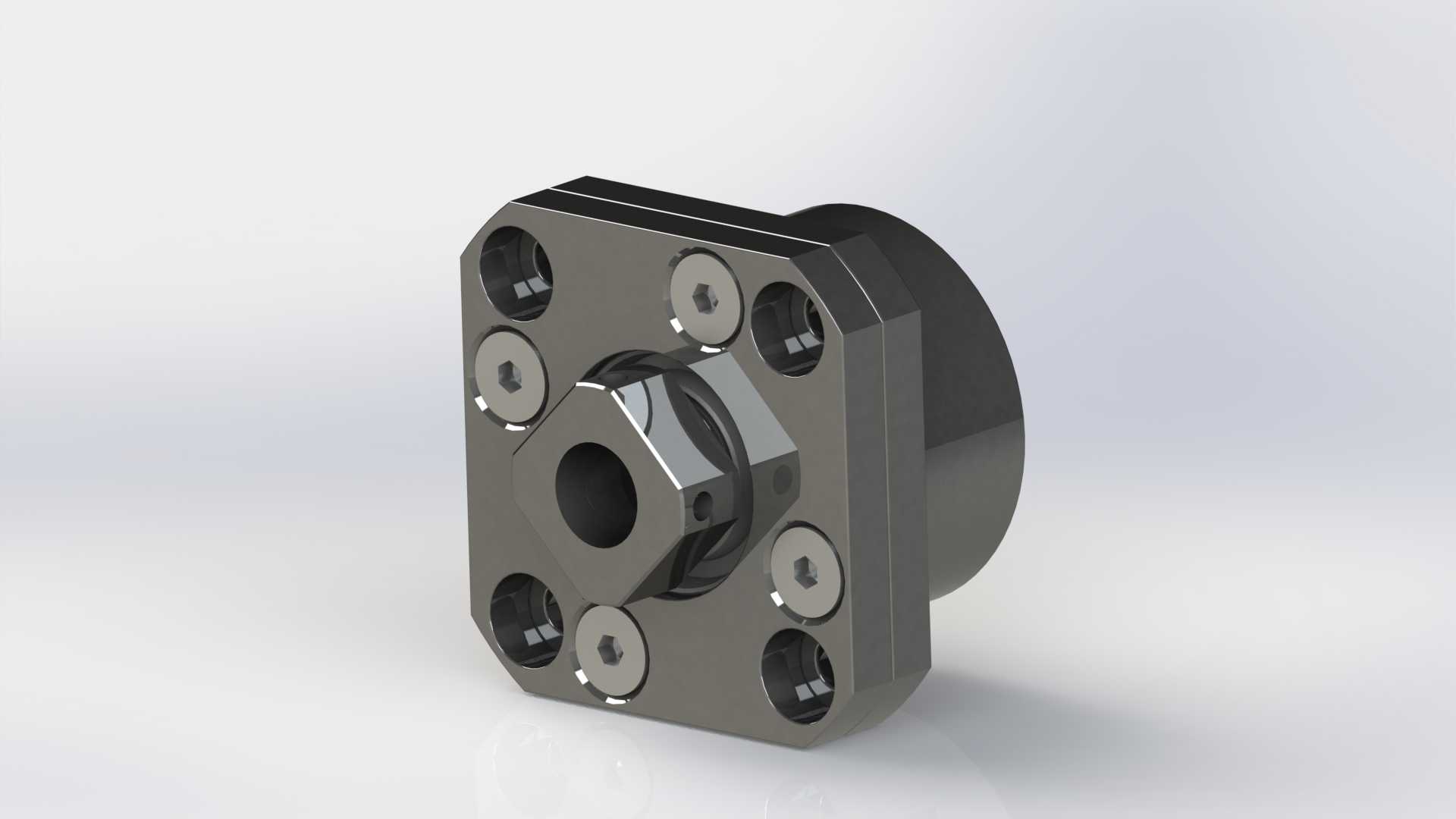

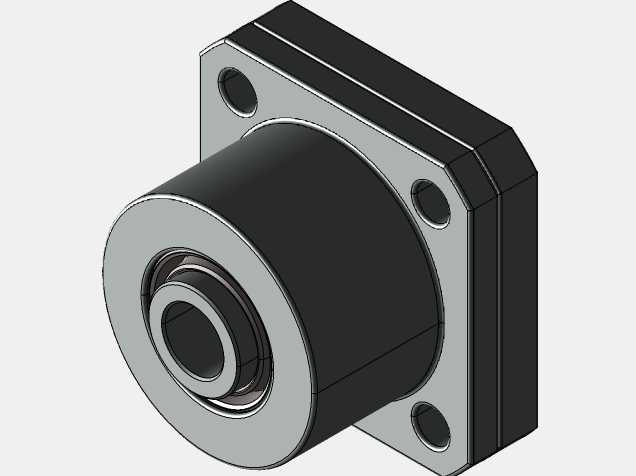

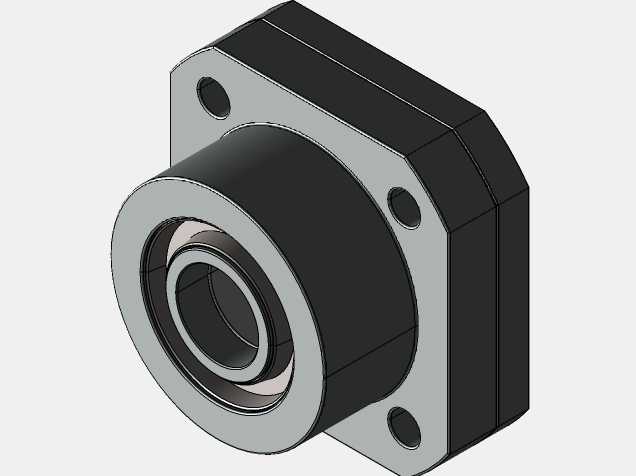

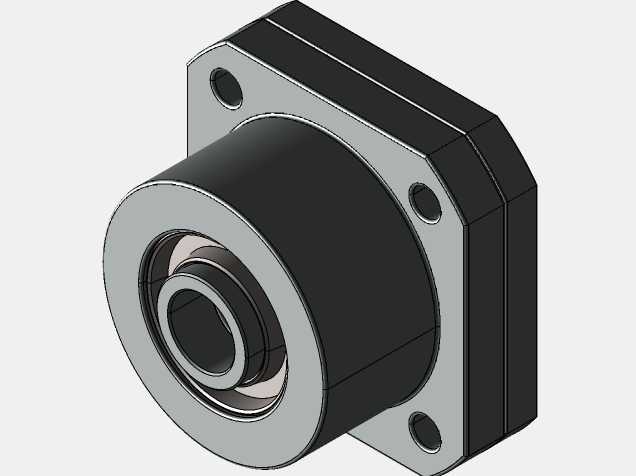

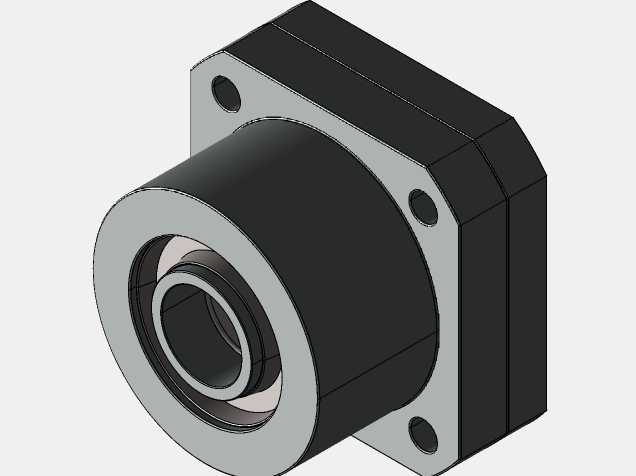

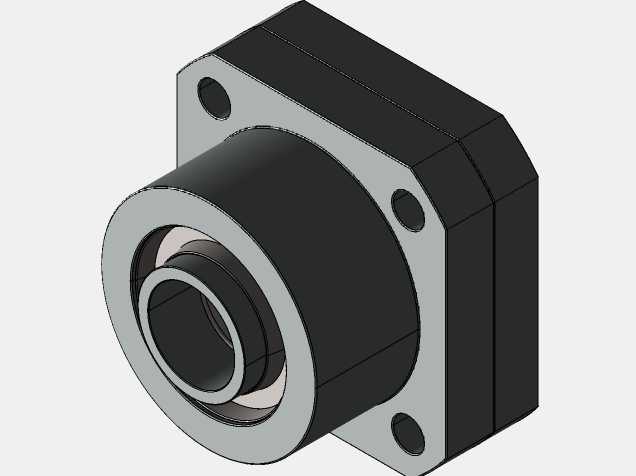

从实际功能特性来看，该支架采用一体化法兰式安装结构，主体为方形切边法兰构型，法兰端面上均匀分布多组沉头安装孔，可直接通过内六角螺钉锁紧在设备安装立板上，无需额外加工复杂的定位卡槽，安装对位便捷，能够承受较大的轴向倾覆力矩，适配高负载、高传动速度的直线传动场景。支架内部集成了精密角接触轴承的安装腔体，可成对预装适配规格的角接触球轴承，能够同时承载丝杠转动过程中产生的径向载荷与双向轴向载荷，预紧调整结构集成在支架腔体内部，可通过端盖锁紧调整轴承预紧量，消除轴承游隙，保障丝杠旋转过程中的同轴度，有效降低传动过程中的振动与噪音，提升整套直线传动系统的定位精度与重复定位精度。

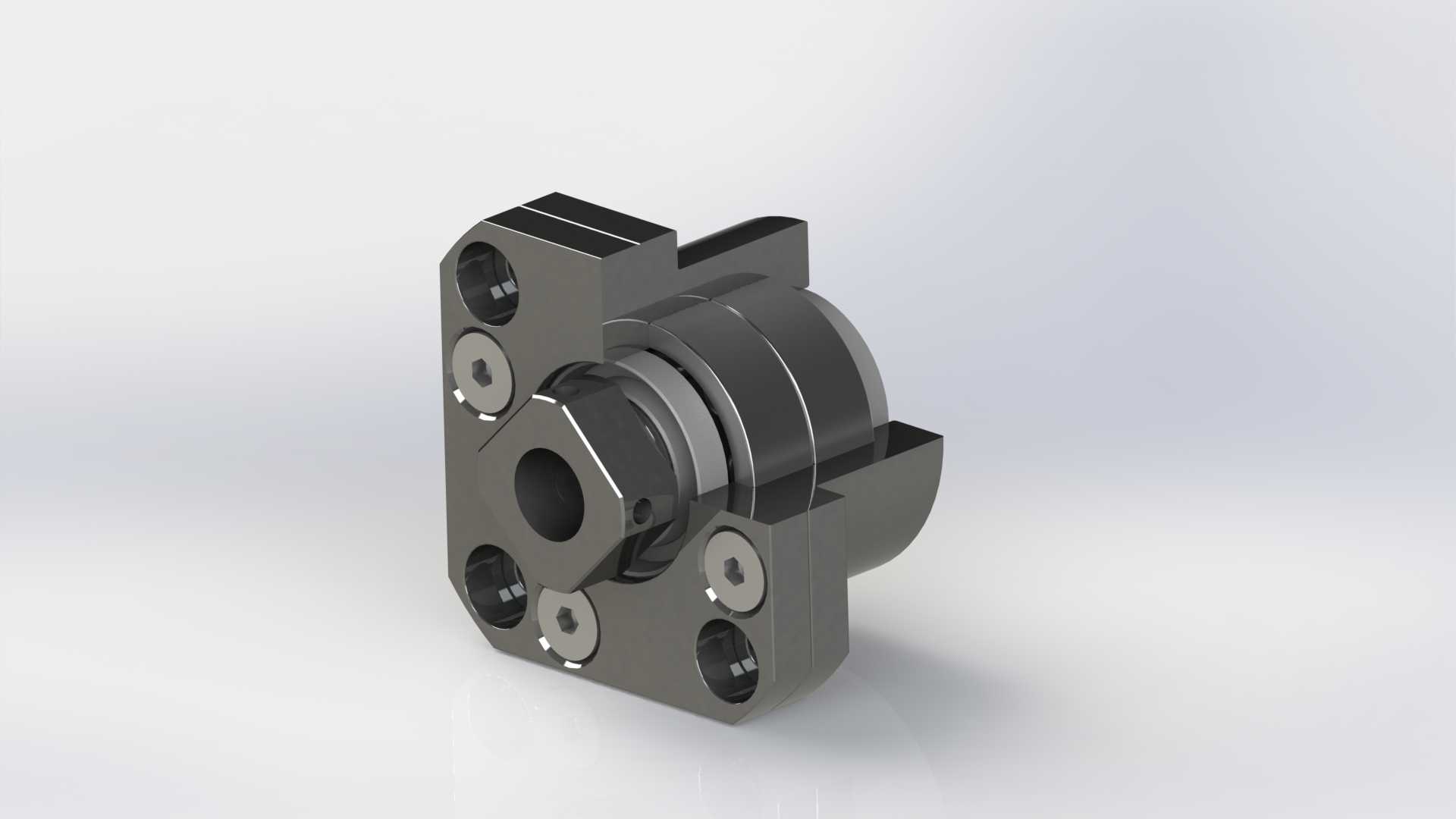

在设计思路上，这款支架充分考虑了现场安装的兼容性与维护便捷性，法兰端的安装孔位采用对称分布设计，支持多角度安装适配，可根据设备内部的走线、布局需求调整安装朝向，无需重新设计安装接口。支架的伸出端为圆柱形定位凸台，与设备安装板上的定位孔采用小间隙配合，安装时可快速实现支架与安装基面的同轴定位，降低现场安装的调试难度。腔体内部的轴承位采用阶梯式限位设计，轴承装入后可通过轴肩实现轴向定位，配合端部的锁紧压盖即可完成轴承的固定，无需额外设计定位套等附属零件，精简了整套支撑结构的零件数量，降低装配复杂度。

从安装边界来看，该支架的方形法兰轮廓尺寸适配常规FF/FK系列标准丝杠支撑座的安装互换尺寸，法兰厚度、凸台伸出长度、中心通孔直径均匹配对应直径规格的滚珠丝杠轴端尺寸，安装时不会与周边的导轨滑块、电机座、传动联轴器等部件产生空间干涉，中心通孔可容纳丝杠轴端穿过，轴承预紧调整时无需拆卸整个支架，仅需调整端部压盖的锁紧量即可完成维护操作，大幅降低设备后期的运维成本。支架的整体构型紧凑，在保证结构刚性的前提下尽可能压缩了轴向占用空间，能够适配安装空间局促的小型自动化设备内部布局，同时金属本体的结构强度可满足长时间连续运行的载荷需求，不会出现受力变形导致的传动精度衰减问题。
