槽式聚光太阳能发电集热单元结构设计

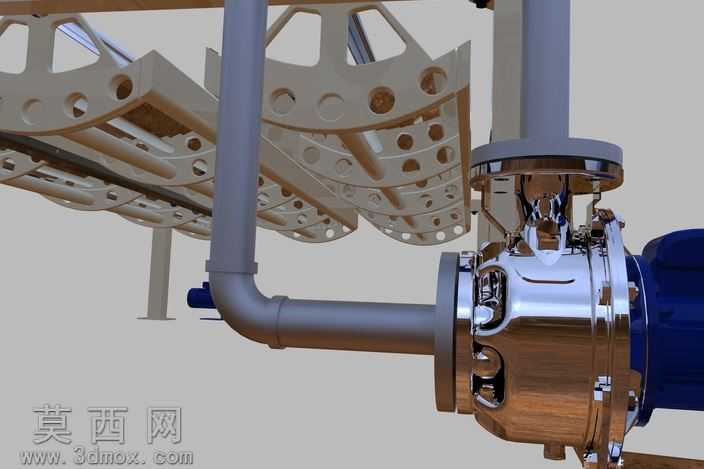

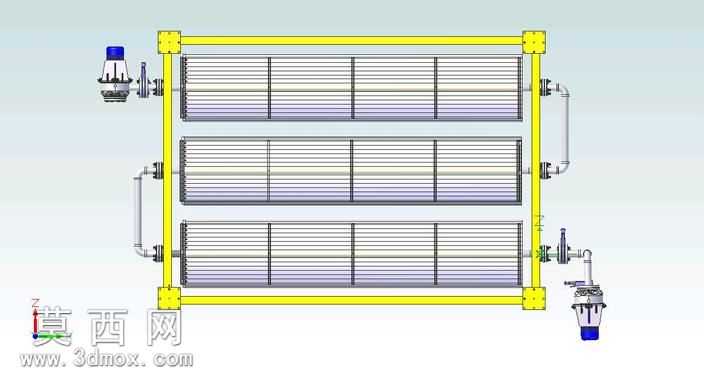

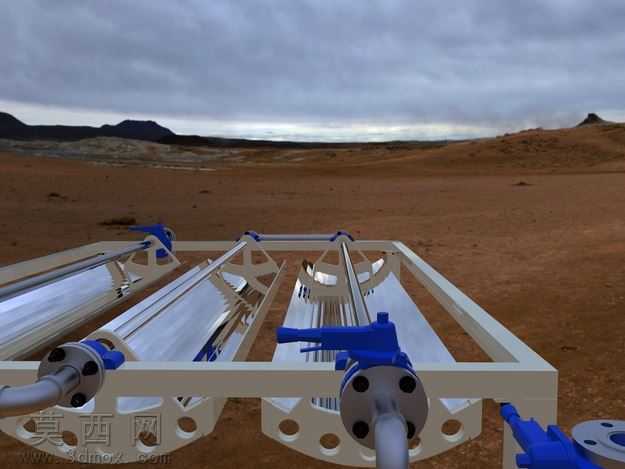

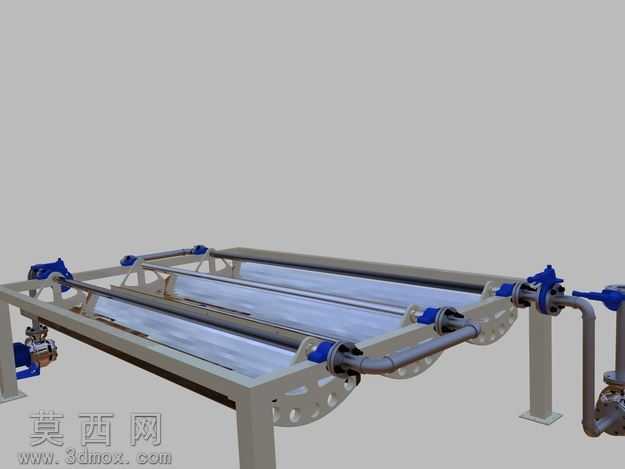

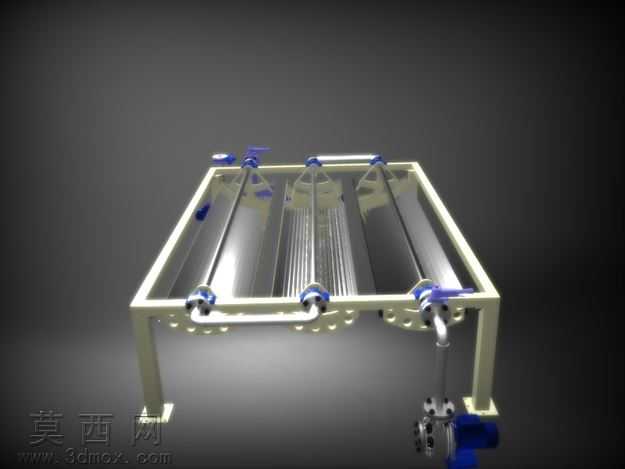

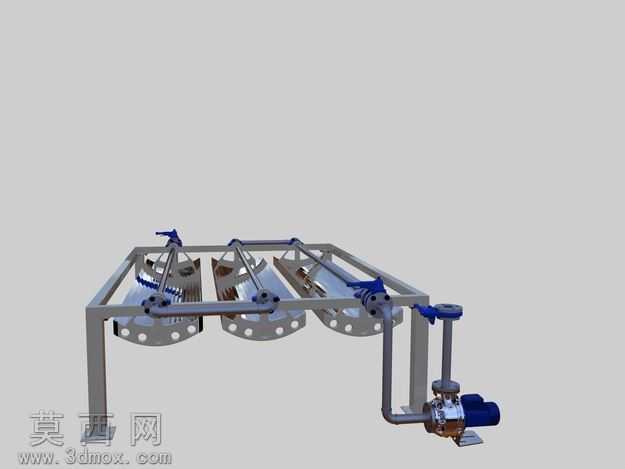

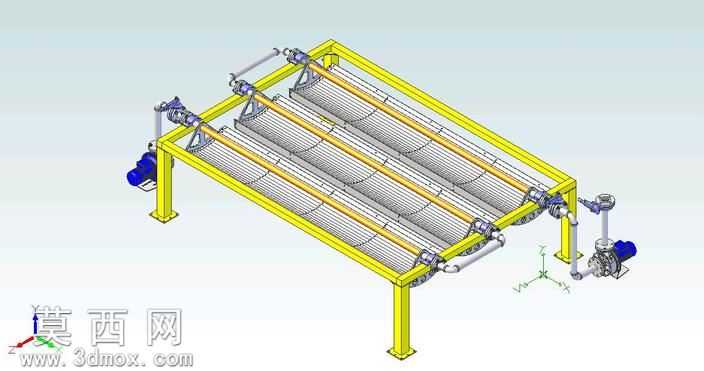

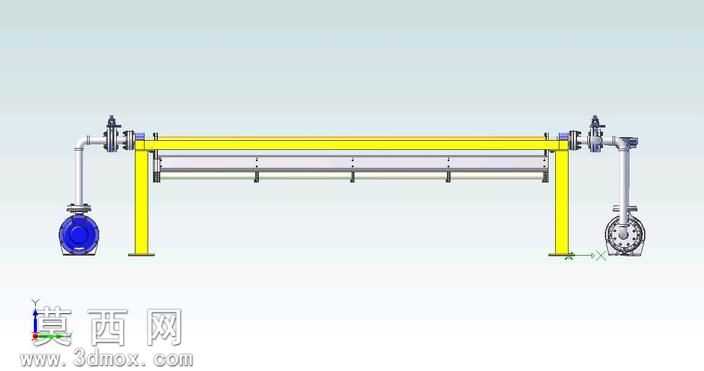

本作品为槽式聚光太阳能发电（CSP）集热单元的三维建模设计，是抛物槽集热结构的延伸设计成果，建模过程围绕实际光热发电的集热需求展开，完整还原了搭载三组抛物槽集热组件的单元结构。建模阶段严格遵循预设的尺寸参数搭建整体框架，对集热单元的宽度、深度、长度、抛物面焦距、协调点位置等核心参数做了精准匹配，逐一构建了抛物反射槽体、集热管路、端部连接法兰、支撑框架、定位锁紧组件等核心结构，每个部件的尺寸比例都经过反复校核，确保各组件装配后无干涉错位问题。材质与渲染层面，针对不同部件的实际应用场景匹配了对应材质属性：支撑框架采用哑光浅灰白色金属材质模拟喷涂钢结构，端部连接结构采用亮蓝色工程塑料材质模拟锁紧定位件，集热主管路采用抛光金属材质模拟真空集热管的金属端结构，反射槽面匹配高反光镜面材质，渲染场景选用荒漠戈壁的户外自然光环境，还原光热电站的实际部署场景，通过光影效果直观呈现集热单元的受光角度与结构布局。设计思路上，该单元以实现10千瓦级光热转换功率为目标，在完成基础结构建模后对单元的受光面积、理论聚光功率做了初步核算，参考实际光热辐照参数计算单元的理论输出功率，为后续的集热效率优化、阵列排布设计预留了调整空间。结构设计上充分考虑了实际部署的装配需求，各连接部位的法兰、锁紧件都做了标准化的结构设计，既保证单组单元的结构稳定性，也方便后续多单元拼接组成大规模集热阵列，同时对抛物槽的曲面精度做了优化，确保反射光线能够精准汇聚到集热管路位置，提升整体光热转换效率。
