双叉耳铰接式连接支座结构设计

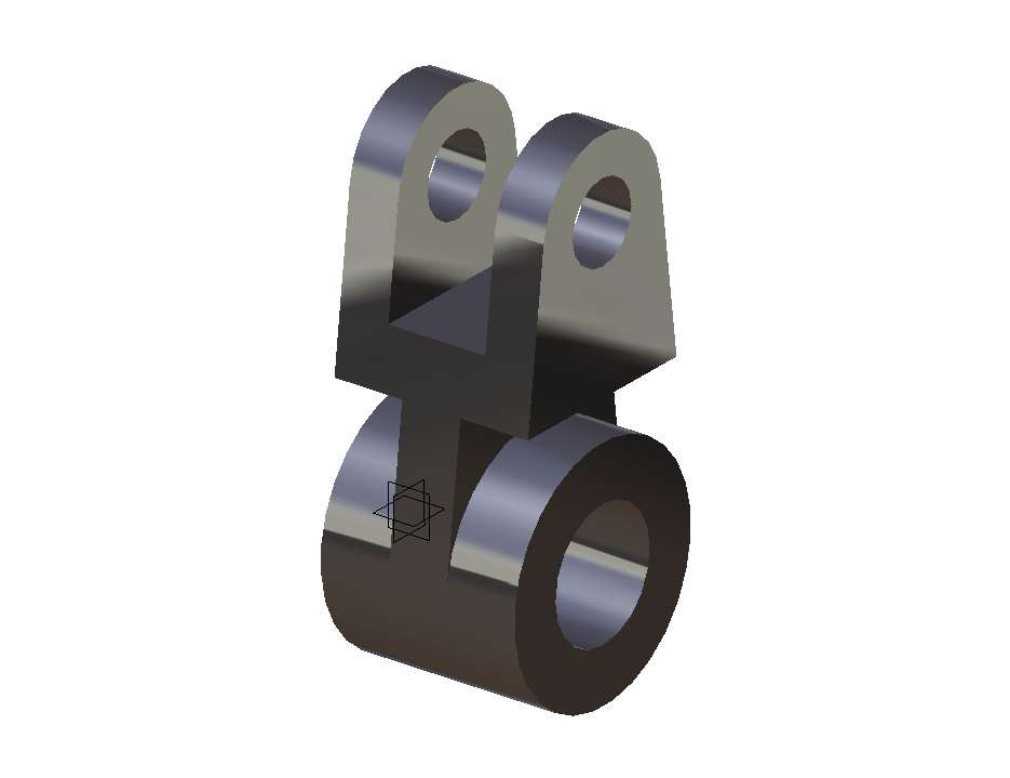

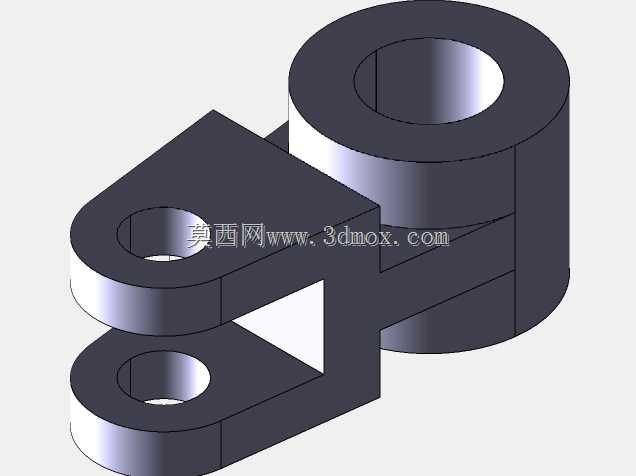

该铰接连接支座是工业机械传动与支撑系统中常用的传力构件，主要应用于各类需要实现铰接摆动、载荷传递的机械连接场景，常见于工程机械的连杆机构、自动化设备的摆臂连接、液压元件的端部铰接以及输送设备的活动支撑部位，核心作用是实现两个构件之间的可转动连接，同时传递径向与轴向的复合载荷，保障连接部位在往复摆动过程中的结构稳定性与运动平顺性。从功能特性来看，该构件采用上下分体式连接结构，上部设置两个平行的带孔叉耳，用于适配外部连接构件的插入，通过销轴贯穿叉耳孔与外部构件的安装孔，实现铰接转动功能，双叉耳的对称布局能够有效平衡转动过程中的侧向力矩，避免单侧受力带来的偏磨与结构变形；下部为带通孔的圆筒状轴套结构，可套入固定轴或与外部柱状构件配合，实现支座自身的定位与固定，上下结构之间通过实心连接块实现刚性过渡，保障载荷从上部铰接点到下部支撑部位的顺畅传递，避免应力集中带来的结构失效风险。在设计思路上，该构件充分考虑了铰接场景的实际受力特点，叉耳部位的孔位做了等厚设计，保障销轴安装后接触面积均匀，降低局部接触应力；下部轴套的内孔与外圆保持同轴度设计，既保障与配合轴的装配精度，也能让轴套部位均匀承受径向载荷；连接过渡部位采用了直角加强的结构形式，在不额外增加整体重量的前提下，提升了上下结构连接处的抗弯与抗扭强度，避免重载工况下连接部位出现断裂。从安装边界来看，上部双叉耳的间距与孔径决定了适配的外部连接构件厚度与销轴规格，安装时需保证销轴与叉耳孔的配合间隙控制在合理范围，既保障转动灵活性，也避免间隙过大带来的冲击载荷；下部轴套的内孔直径与轴向长度决定了适配的固定轴尺寸与轴向定位空间，装配时轴套端面需与配合构件的定位面贴合，避免轴向窜动影响连接精度；整体构件的外形轮廓规整，无外凸的尖锐结构，既便于加工过程中的装夹定位，也能在设备内部安装时避免与周边构件发生运动干涉，适配紧凑空间内的铰接安装需求。
